Strapabíró eszköz kiváló funkciókkal – röviden így jellemezhetjük az Ermenrich LT40 lézeres szintezőt.

Az eszköz két síkban vetít ki: függőleges és vízszintes síkban, 130°-nál nagyobb szögben pásztázó fénysugárral.

A termék 10 fényerősség-szabályozási szinttel rendelkezik, vevőkészülékkel, illetve döntött módban (TILT-funkcióvak) működik. Nézzük meg közelebbről!

Ermenrich LT40 lézeres szintező

Műszaki adatok

Pontosság: ± 1,5 mm / 5 m (vagy ± 0,3 mm/m)

Munkatávolság: 30 m (a megvilágítás szintjétől függően)

Kompenzátor tartománya: 4°±1°

Por- és nedvességálló képesség minősítése: IP54

A kompenzátor telepítési sebessége: 2 másodperc

Vevőkészülékkel működik: igen

TILT-funkció: igen

Szerelési menet: 1/4"

Alacsonyabb osztály és hullámhossz: II, 505–550 nm

A fénysugár pásztázása: > 130°

Fényerő-szintek és üzemidő: 1. – 10 óra, 10. – 40 óra (összesen 10 szint)

Tápellátás: 4xAA típusú elemek.

Üzemi hőmérséklet: –10°C és +50°C között

Méretek: 90 x 57 x 81 mm

Minimális távolság a horizonttól:

5,5 cm a padlóig

2,7 cm a mennyezetig

2,8 cm a vertikális síktól a falig

Váz

Az Ermenrich LT40 lézeres szintező erős szerkezetű, jó minőségű ABS-műanyagból készült vázzal rendelkezik, amelynek teljes felületét vastag, fekete gumiburkolat fedi.

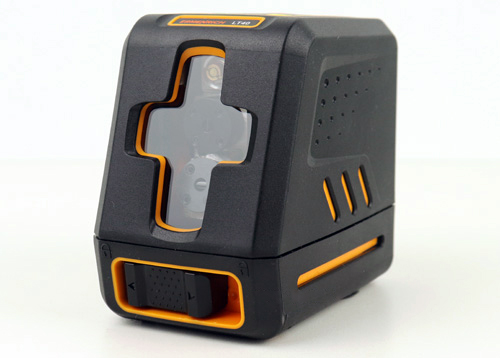

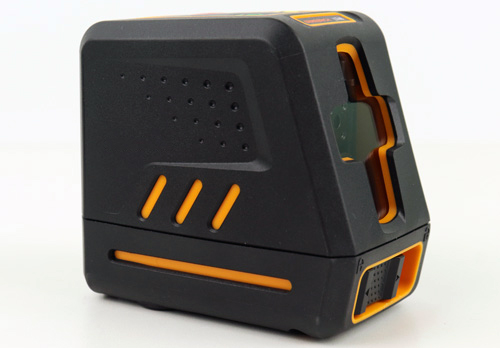

Az Ermenrich LT40 lézeres szintező minősége

Az elülső rekesznyílás szöge praktikus a zárt terekben való munkavégzéshez. Ezért az eszköz falraszerelésekor a lézercsík három síkon halad át: a padló mentén, a falon és a mennyezeten. Kis mértékben a lézeres szintező mögötti falat is érinti.

Ez határozottan kényelmesebb, mint a nem döntött rekesznyílás.

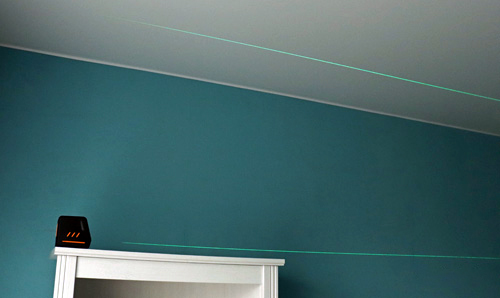

Lézersugár vízszintes pásztázása az LT40 modellnél

Az elemtartó rekesz, amely a burkolat hátulján található, nem eltávolítható fedővel rendelkezik, ez szintén előny. Emellett egy alaposan felszerelt 1/4 hüvelykes menet vehető igénybe a háromlábú állványra és más tartozékokra történő szereléshez.

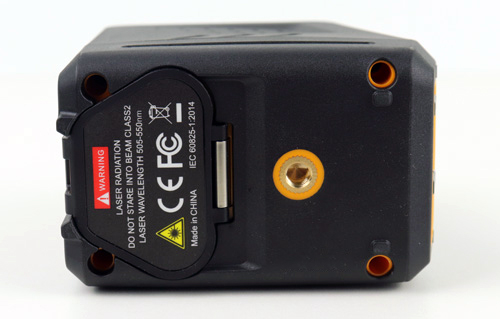

Akkumulátorfedél és rögzítőmenet

Ha közelebbről megnézi, láthatja, hogy a fedő horonyeresztékes rendszerrel zárul, amely védettebbé teszi a terméket a porral és a nedvességgel szemben.

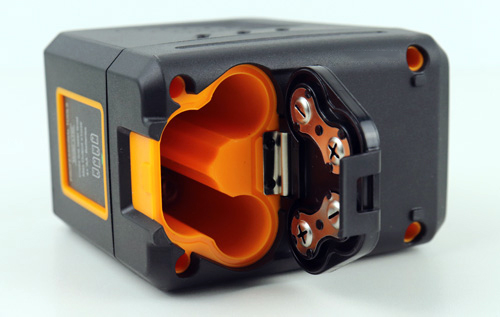

A fedél hornyos rendszerrel záródik

A burkolat leszerelése igazán egyszerű: csavarozza le a 4 csavart az eszköz aljáról, és máris hozzáfér minden belső alkatrészhez, miközben az eszköz teljesen működőképes marad. Mindössze annyi a helyzet, hogy a felső fedél a kábelen marad; a Huepar BOX-1G lézeres szintezőről például teljesen levehető a fedél.

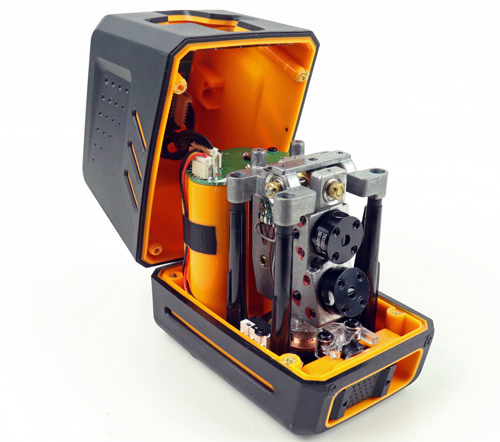

A készülék kényelmes szétszerelése

Az Ermenrich LT40 belsejében két, gyári jelölésekkel ellátott lézermodul található. A hagyományos lézerkeresztekben gyakran láthatunk két síkhoz, függőleges és vízszintes síkhoz készült lézermodult, így például a Firecore F113XG esetén is. Ez közvetlenül a tervezési költségeket csökkenti. Ám ennek eredményeképpen az ilyen szinteken lehetetlen a síkokat egyenként váltani, ráadásul ennek némileg a vonalak fényereje is kárát látja.

Az LT40 modellnél azonnal kiválaszthatja bármelyik kívánt síkot, ami kétségtelenül előny.

Kompenzátor

Az Ermenrich LT40 lézeres szintező viszonylag nagy, mindössze 2 másodperces szerelési sebességű, szabványos mechanikai kompenzátorral rendelkezik.

A kompenzátor üzemi tartománya 4°±1°. Ha ezt a dőlésszöget túllépi, azonnal működésbe lép a vizuális riasztás – a vonalak gyorsan villogni kezdenek. A villogás megszüntetéséhez a készülék dőlésszögét elfogadható értékekre szükséges csökkenteni.

A teljes kompenzátorszerkezetet négy műanyag tartóra szerelték. Az igazsághoz azonban hozzátartozik, hogy valamennyi tartó több további merevítő bordával van ellátva, így az egész szerkezet meglehetősen masszívnak tekinthető.

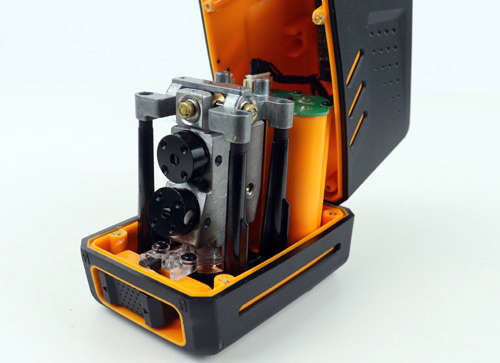

Az Ermenrich LT40 lézeres szintező kompenzátor-rendszere

Vezérlők

Az Ermenrich LT40 vezérlői a kisebb kellemetlenségektől eltekintve igazán egyszerűek és könnyen kezelhetőek.

Elöl található egy billenőkapcsoló, amely szállításkor blokkolja a kompenzátort, eltérő esetben kinyitja az ingát és bekapcsolja a készüléket.

Egyébként maga a billenőkapcsoló keskenynek és kevésbé kényelmesnek tűnik. Azt meg kell hagynunk, hogy a kompenzátor szorosan, hézagok nélkül rögzül.

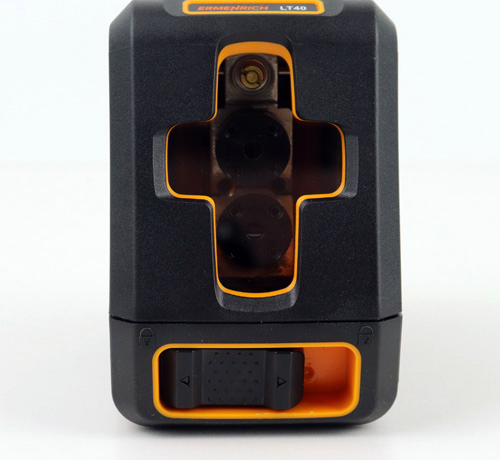

Váltókapcsoló a bekapcsolásához és az inga reteszeléséhez

Minden más az eszköz tetején lévő membránbillentyűzettel vezérelhető.

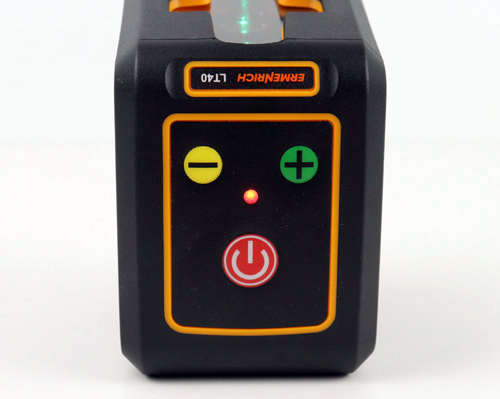

Ermenrich LT40 lézeres szintező vezérlőpanel

A zöld (+) és a sárga (-) gombok tíz-tíz fokozattal növelik vagy csökkentik a lézercsíkok fényerejét.

A piros bekapcsológomb több funkcióért is felelős:

1. Az eszköz zárolt állapotában (a TILT-funkció használatakor) ezzel a gombbal kapcsolható be a dőlt szögben történő jelöléshez. A készülék kikapcsolt állapotában tartsa lenyomva a gombot 3 másodpercig.
2. A gomb rövid lenyomásával a síkokat egyenként kapcsolhatja át minden üzemmódban.
3. Az automatikus szintezési módban 2 másodpercig tartsa a gombot lenyomva. A vevőkészülékes üzemmód (pulzáló üzemmód) ekkor aktiválásra kerül.

Az eszköz tetején lévő LED a következő figyelmeztető jelzésekre képes:

1. Ha a TILT-funkció be van kapcsolva, pirosan világít.
2. Automatikus szintezési üzemmódban, vízszintes talajon zöld marad.
3. Ha a horizont túl magas (a dőlésszög túl nagy az automatikus szintezési módban), akkor pirosan világít.
4. Amikor a vevőkészülékes üzemmód aktív, gyorsan, zölden villog.
5. Pirosan villog, ha lemerültek az elemek.

A vesenytársakat összehasonlító táblázat

A lézersugár vastagsága különböző távolságokon

Az ilyen szintű lézermodulok jó minőségű, meglehetősen vékony lézervonalat generálnak. Itt fontos megjegyeznünk, hogy a legtompább, azaz a 10. üzemmódban a legvékonyabbak a vonalak; a vastagság és a fényerő között közvetlen összefüggés áll fent.

Ezért az első, legfényesebb üzemmódban végzünk méréseket, a vonalvastagság vizsgálata pedig a különböző távolságokban a következő eredményeket mutatta az Ermenrich LT40 lézeres szintező esetén:

• 1,5 mm 1 méternél
• 1,5 mm 5 méternél
• 2,5 mm 10 méternél

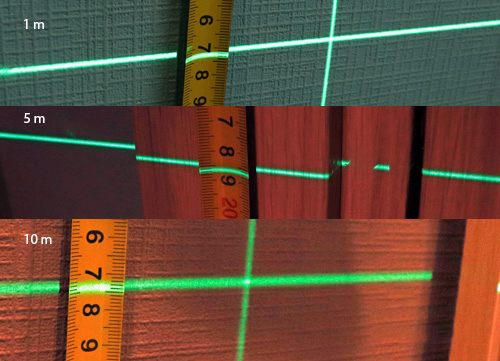

Lézer-vonalvastagság különböző távolságokban

A lézeres szintező fényerejének mérése

A fényességvizsgálatot jellemzően kúpprizmás lézer szintezőn végezzük, mivel ezeknél az izzás bizonyos mértékig inhomogén a kerület körül. A kísérlet kedvéért azonban mérjük meg a két síkú lézer szintező maximális fényerejét egy luxmérővel.

• 33,3 lux 5 méternél
• 15,9 lux 10 méternél

Módosítás

Ha állítani kell a pontosságon, ennél a modellnél ezt önállóan is könnyedén elvégezheti.

Az inga helyzetét úgy állíthatjuk be a legegyszerűbben, ha a két sík koaxiális (azonos) tengelyen mozdul el. Esetleg, ha a vízszintes sík felfelé vagy lefelé néz, a függőleges viszont normális.

A második esetben az is elég, ha egyszerűen két hosszirányú állítócsavart használunk az ingában: Ha a sík lefelé néz, akkor húzzuk meg a csavarokat, ha felfelé, akkor lazítsuk meg azokat.

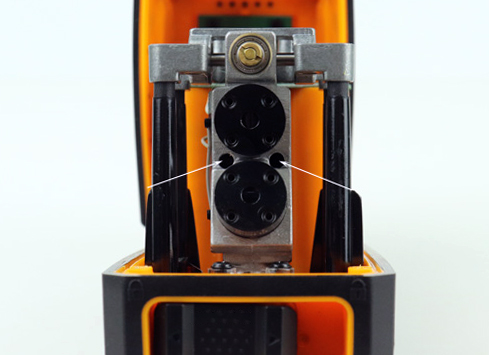

Ingatestbe süllyesztett hosszirányú állítócsavarok

Ha az általános dőlés mindkét sík felé irányul, akkor húzzuk meg vagy lazítsuk meg (a síkok dőlésétől függően) a keresztirányú állítócsavart.

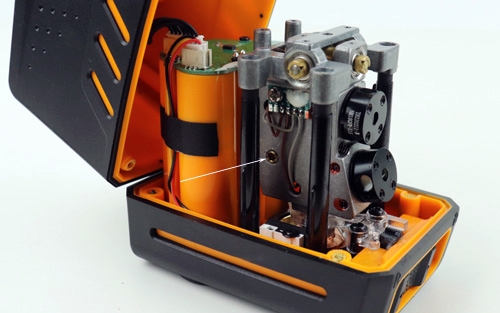

Keresz-állítócsavar

A lézermodul helyzete 3 kis hatszögletű csavarral állítható: a felső és az alsó behúzza a modult, a középső pedig rögzíti a helyére rögzíti azt. A csavarokat egyenként, kis mértékben lazítsa és szorítsa meg.

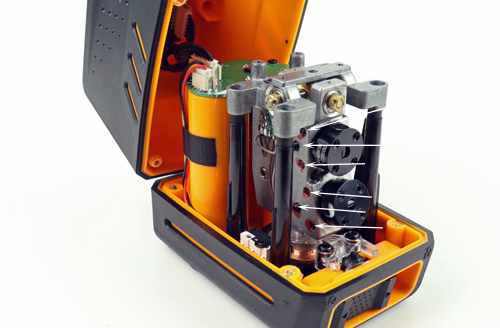

Három csavar az önálló lézermodulok állításához

Az ilyen lézermodulokkal ellátott, hasonló lézeres szintezők egy harmadik beállítással is rendelkeznek. Néha a vezeték ívben halad felfelé vagy lefelé. Ezeket a vezetékeket a modul végén négy csavar rögzíti.

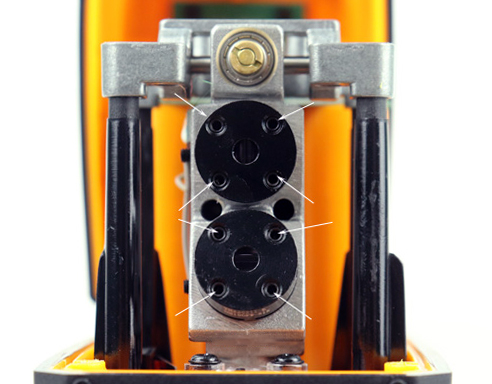

Csavarok lézeres vonalívek rögzítéséhez

A készlet tartalma:

Az Ermenrich LT40 lézeres szintező színes, márkajelzéssel ellátott dobozban kapható.

A készlet tartalma: maga a szintező, egy puha tok övcsipesszel, egy fali mágneses szerelőkonzolt és egy rövid, többnyelvű kézikönyv.

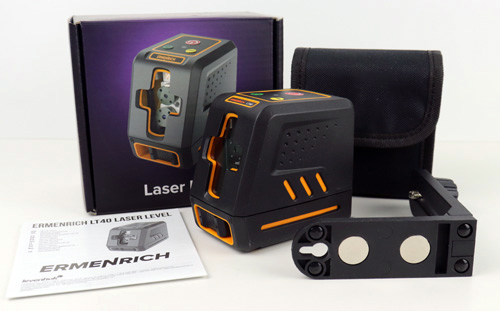

Ermenrich LT40 lézeres szintező készlet

Előnyök és hátrányok

Előnyök: 10 fokozatú vonalfényerő-beállítás, kiváló minőségű felépítés és anyagok; vékony, zöld vonalak; vevőkészülékes üzemmód, TILT-funkció; a síkok külön kapcsolása; könnyű szétszerelhetőség és kalibrálás; jó lézersugár-pásztázás, tartozékként mellékelt mágneses szerelőkonzol.

Hátrányok: nincs váltóáramú tápegység, szűk billenő kapcsoló.
