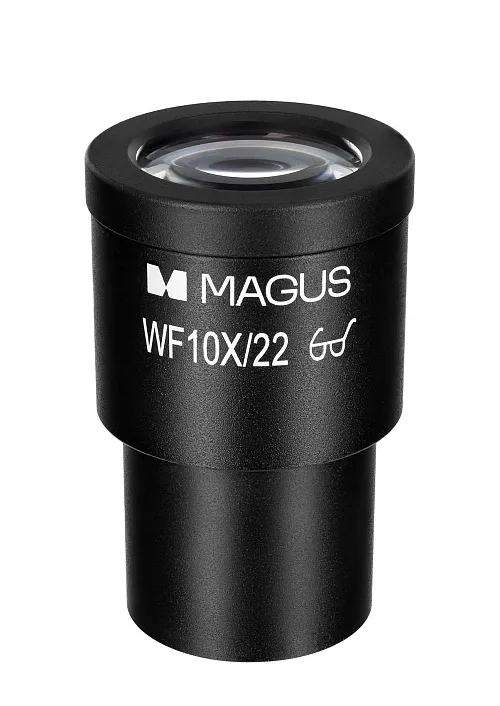

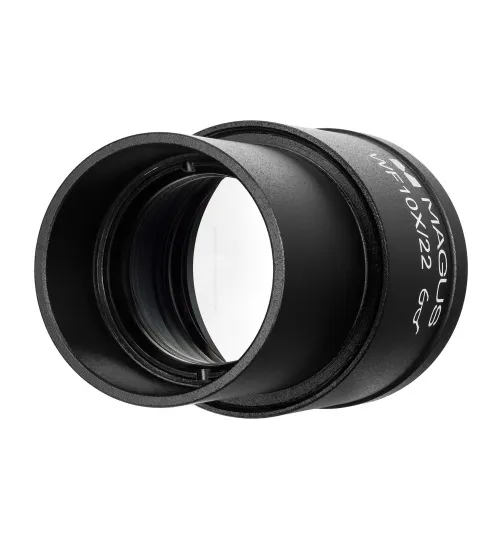

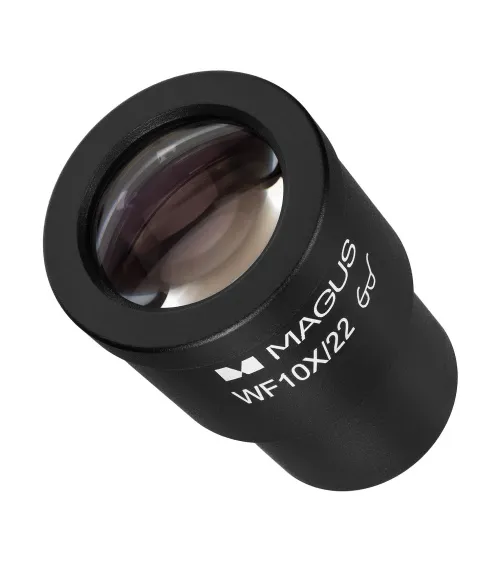

MAGUS MES10 10х/22 mm (D 30 mm) szemlencse skálával
Nagyítás: 10x. Látómező: 22 mm. 0,1 mm-es osztású skála
Termékazonosító | 82915 |
Márka | MAGUS |
Szavatosság | 2 év |
EAN | 5905555019048 |
A csomag méretei (HxSzxM): | 4x7x4 cm |
Szállítási súly | 0.09 kg |

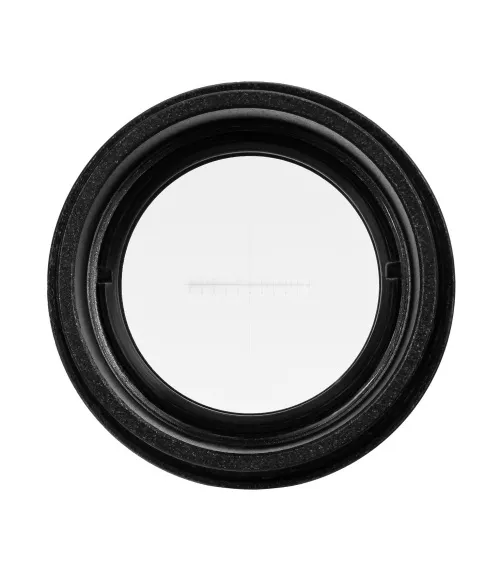

Ez a szemlencse a tárgyoldali rekesznyílás síkjában elhelyezett skálával rendelkezik a minták milliméterben vagy mikronban történő méréséhez. A skálaosztás 0,1 mm. A szokásos 10x nagyítású szemlencse helyett 30 mm átmérőjű szemlencsecsőbe van szerelve. A skálát minden egyes használt objektív esetében kalibrálni kell. Ehhez 0,01 mm-es osztású skálával ellátott kalibrációs tárgylemez (mikrométeres objektum) szükséges. A tárgylemezt a mikroszkóp tárgyasztalra helyezzük, és a szemlencsét addig forgatjuk a tubusban, amíg a szemlencse és a tárgylemez skála párhuzamos nem lesz egymással.
A szemlencse skála osztási értékét is minden egyes objektívhez meg kell határozni. Kis nagyítású objektívek esetén meg kell számolni, hogy a szemlencse skálájának hány osztása esik a kalibrációs tárgylemez skálájára. Közepes és nagy nagyítású objektíveknél ennek a fordítottját kell tenni, azaz ki kell számítani, hogy a tárgylemez skála hány osztása esik a szemlencse skálára.
Az osztási érték (E) ezután a következő képlettel számolható: E = TL/A, ahol T – a mikrométeres tárgylemez skála osztási értéke (0,01 mm); L – a tárgylemez skáláján lévő osztások száma; A – a szemlencse skáláján lévő osztások száma.
A minta valódi lineáris méretének kiszámításához meg kell mérni a minta hosszát a szemlencse skáláján, majd ezt az értéket meg kell szorozni az objektívre számított E értékkel.
Kompatibilitás:
- MAGUS Bio 250B biológiai mikroszkóp
- MAGUS Bio 250BL biológiai mikroszkóp
- MAGUS Bio 250T biológiai mikroszkóp
- MAGUS Bio 250TL biológiai mikroszkóp
- MAGUS Bio V300 biológiai fordított mikroszkóp
- MAGUS Bio V350 biológiai fordított mikroszkóp
- MAGUS Metal 600 metallográfiai mikroszkóp
- MAGUS Metal 600 BD metallográfiai mikroszkóp
- MAGUS Metal 630 metallográfiai mikroszkóp
- MAGUS Metal 630 BD metallográfiai mikroszkóp
- MAGUS Metal 650 metallográfiai mikroszkóp
- MAGUS Metal 650 BD metallográfiai mikroszkóp
- MAGUS Metal V700 metallográfiai fordított mikroszkóp
- MAGUS Metal V700 BD metallográfiai fordított mikroszkóp
- MAGUS Lum 400 fluoreszcens mikroszkóp
- MAGUS Lum 400L fluoreszcens mikroszkóp
- MAGUS Lum V500 fluoreszcens fordított mikroszkóp
- MAGUS Lum V500L fluoreszcens fordított mikroszkóp
- MAGUS Pol 800 polarizáló mikroszkóp
Műszaki adatok | |
---|---|
Lencse anyaga | optikai üveg |
Nagyítás foka, (szorzó) | 10 |
Látómező, mm | 22 |
Szemlencse dioptriabeállítása, D | − |
Legkisebb osztás, mm | 0,1 |
Tubus átmérője, mm | 30 |
A váz anyaga | réz |
Szemtávolság, mm | 10 |
