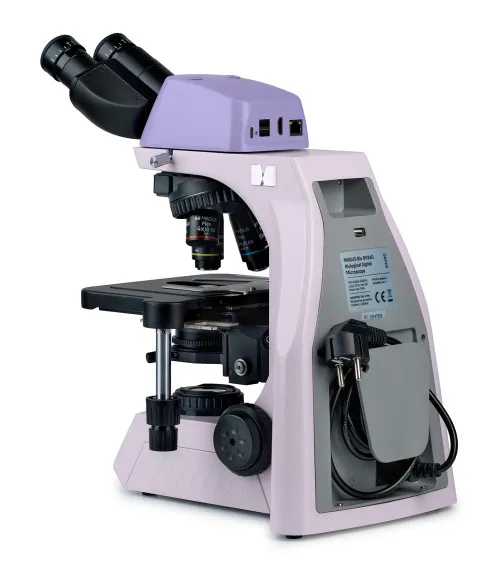

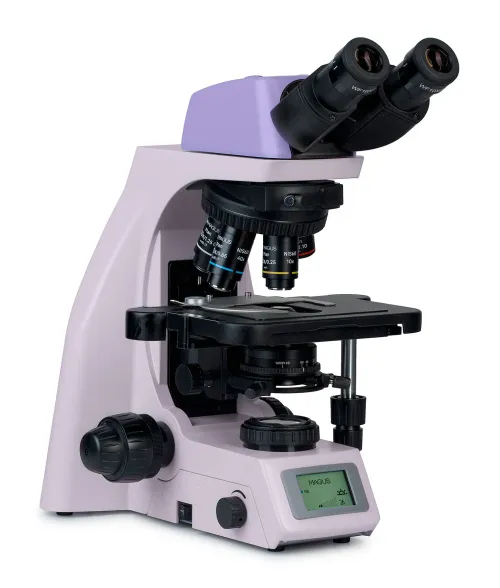

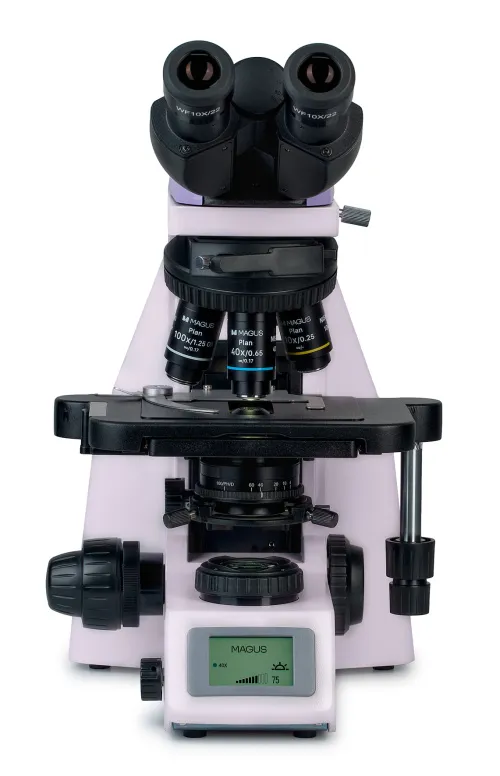

MAGUS Bio DH260 biológiai digitális mikroszkóp

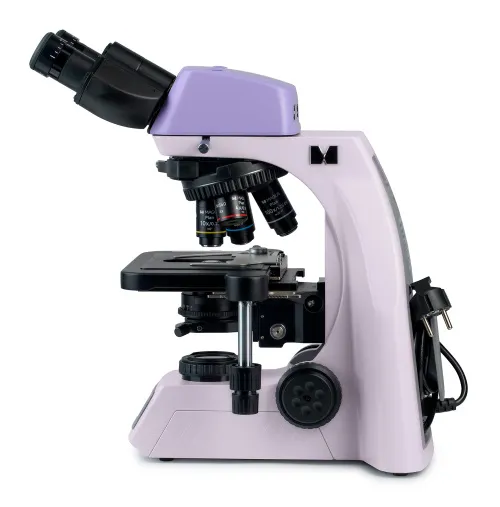

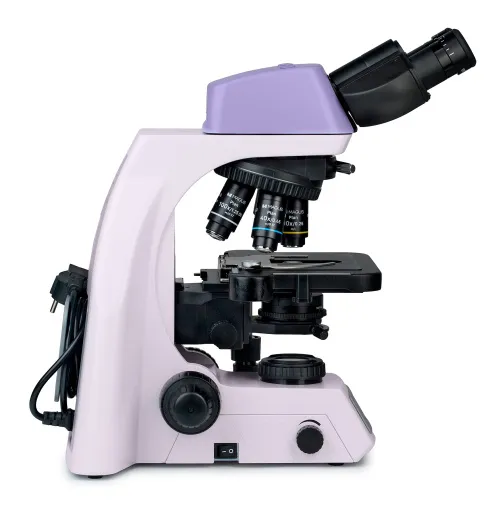

A MAGUS Bio DH260 mikroszkóp olyan mindennapi használatra készült mikroszkóp, amelynek alapvető kialakítása alkalmas biológiai minták áteső fényben, világos látóterű módszerrel történő vizsgálatára. További tartozékokkal a berendezés lehetővé teszi a fluoreszcens vagy polarizált fényben történő vizsgálatot, valamint a sötét látóteres vagy a fáziskontrasztos módszer alkalmazását. A mikroszkópon beépített kamerával ellátott kétszemes fej és kódolt revolverfej található, amely a nagyítás módosításakor megtartja a felhasználó által kiválasztott megvilágítási intenzitást. A készülék LCD-képernyővel is rendelkezik, itt a mikroszkóp működési paraméterei jelennek meg.

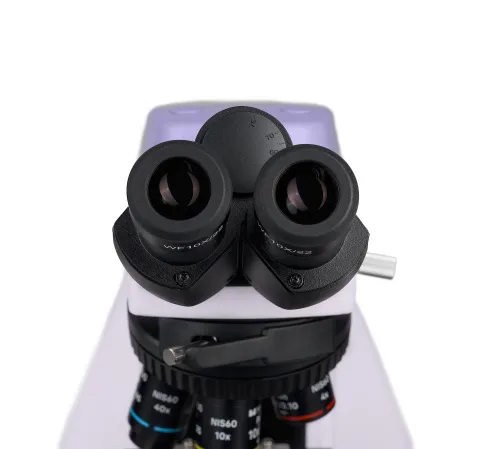

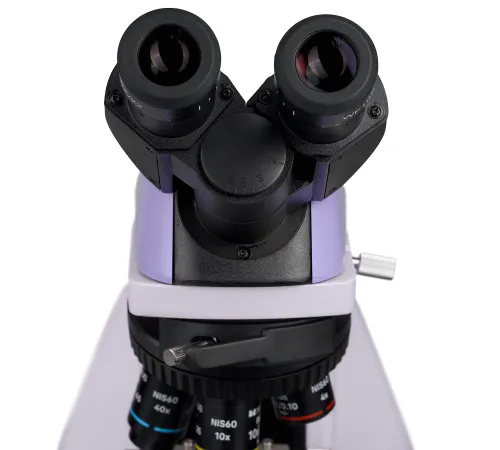

A fejen lévő két szemlencsés tubusokat egy digitális kamera egészíti ki. A szemlencsetubusok végtelenre korrigált optikájúak. A mikroszkópkészlet 10x/22 mm-es szemlencséket tartalmaz, amelyek dioptria-beállító mechanizmussal rendelkeznek, valamint nagy szemtávolsággal a szemüveg viselése közbeni munkavégzést segítve. Lapos gumiból készült szemkagylók vannak a tubusokon, hogy megvédjék a lencséket a karcolásoktól és sérülésektől.

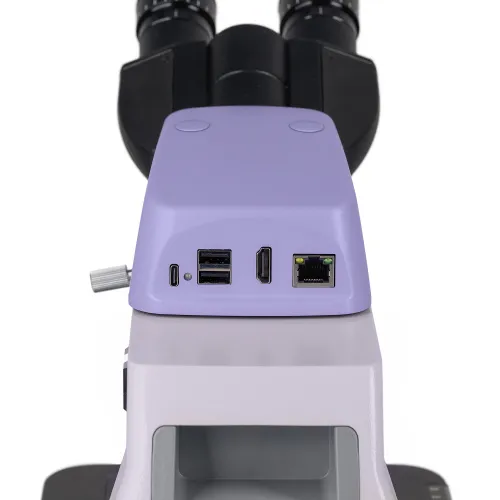

A 8 megapixeles érzékelőjű beépített digitális kamera 4K-s felbontású (3840x2160 px) képeket készít. A nagy felbontás miatt a minta részleteiben is tanulmányozható. A kamera a legoptimálisabban 4x és 10x nagyítási értékű objektívvel tud működni. Videó készítésekor a kamera a legnagyobb felbontás mellett 30 fps sebességre képes: a felvételek kiváló minőségűek, és a képkockák közötti "kihagyások" nélkül, hitelesen közvetítik a mozgást. A kamerával fotó- és videofelvétel is készíthető a kutatás eredményeiről. Az így készült képek megjeleníthetők a képernyőn, de a kamera az optikai rendszer fókuszálására is használható. A berendezés WIFI-interfésszel van felszerelve, amelyen keresztül külső eszközökre is átvihetők az adatok.

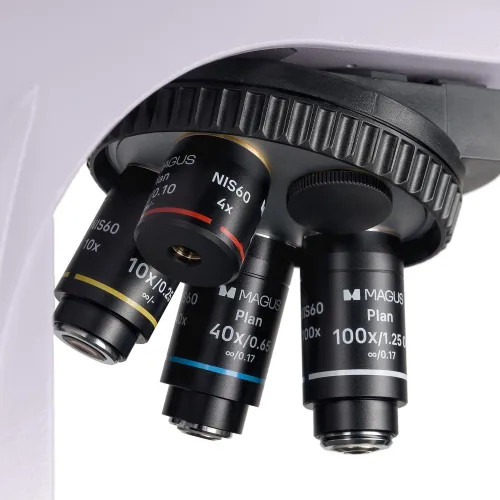

A revolverfejen 5 nyílás található az objektívek befogadására. A "belső tér felé" irányítva van telepítve: a felhasználóhoz közelebb helyezkedik el a munkaobjektív, a többi pedig az ellenkező irányba mutat. Ez az elrendezés sok szabad helyet hagy a felhasználó előtt, amelyet a mintával való munkára használható. A mikroszkóp négy eltérő nagyítású akromatikus objektívvel van felszerelve; a felhasználó az ötödik nyílást igényei szerint alkalmazhatja. A parfokális távolság 60 mm. A revolverfej feletti nyílást úgy terveztük meg, hogy befogadja az analizátort a polarizált fényben történő munkavégzéskor.

A forgatható revolverfej kódolt: a felhasználónak a fényerősséget objektívenként csak egyszer kell beállítania, mert ezt követően a fény a revolver elfordításakor automatikusan beállítódik. Ezzel a funkcióval gyorsabb és kényelmesebb a mikroszkópon végzett munka: a nagyítástól függően az egyes objektívek másképp bocsátják ki a fényt. Objektívváltáskor a fényerősség nagymértékben megváltozik a szemlencsében, amit minden alkalommal be kell állítani. Ezenkívül a szem kifárad a fényerősség állandó változásától. A kódolt revolverfejjel idő és energia takarítható meg.

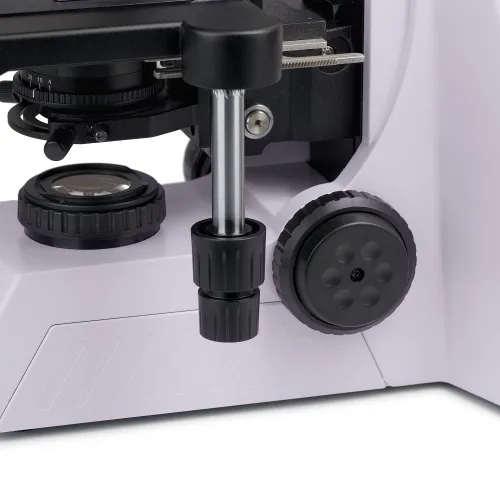

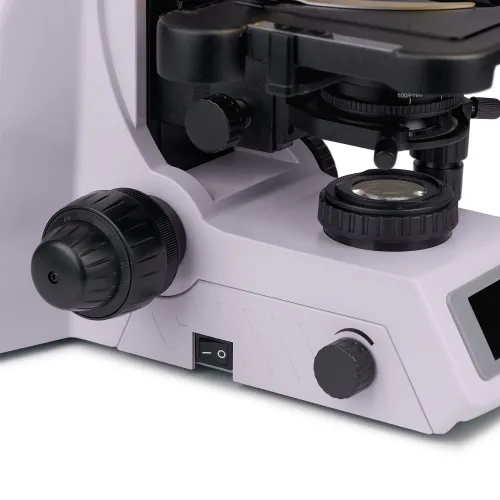

Fókuszálni a durva és a finombeállító gombok segítségével lehet. Ezek a gombok ugyanazon a tengelyen helyezkednek el. A durvabeállítás a bal oldali fogantyúval hajtható végre, a finombeállításhoz pedig mindkét oldalon találhatók fogantyúk. Barázdák vannak az ujjak számára a jobb oldali fogantyún. A durva fókuszálási mozgástartomány merevségén a bal oldali speciális állítógyűrűvel lehet módosítani.

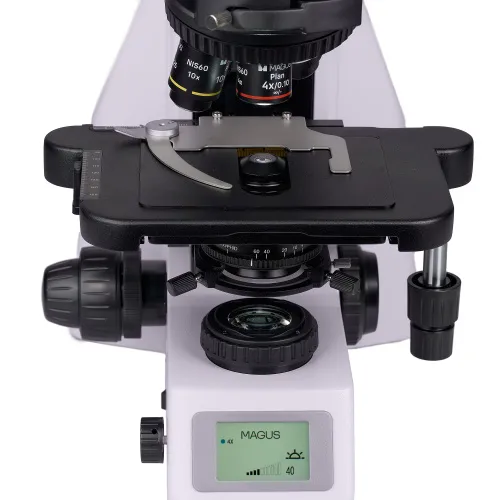

A tárgyasztalon nincs pozicionáló állvány, így a kivitelezése még ergonomikusabb. A minta egy szíjhajtású mechanizmus segítségével mozog a tárgyasztal felületén. A mintatartó eredetileg két csavarral van rögzítve a tárgyasztalhoz, de kézi beolvasás esetén gyorsan el lehet távolítani. A tárgyasztal egy hosszú fogantyúval irányítható: mozgatás során a felhasználó kényelmesen az asztalon tarthatja a kezét.

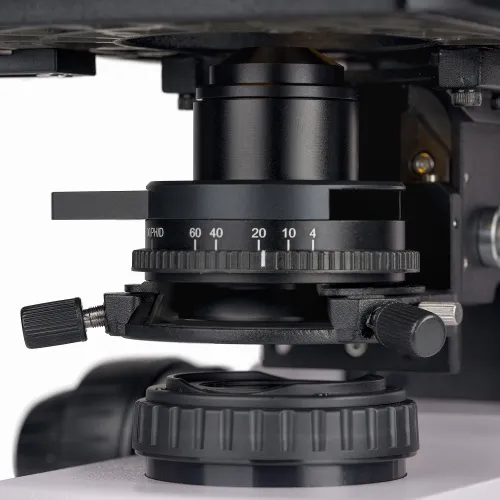

A minta megvilágítását egy íriszmembrán segítségével szabályozza a tárgyasztal alatti kondenzor. A könnyebb beállítás miatt a mikroszkóp kondenzorán az objektívek nagyítási értékét jelző jelek, a gyűrűn pedig egy mutató található, amely a kiválasztott objektívnek megfelelő jelre állíthatóv be. Ennek eredményeként tiszta és kontrasztos kép keletkezik. A sötét látóteres vagy fáziskontrasztos módszerrel végzett vizsgálatok esetén a kondenzoron lévő nyílásba kell a megfelelő lemezeket helyezni.

A mikroszkóp fényforrását egy 3 W-os LED adja, amely stabil színhőmérsékletű. A LED-ek élettartama 50 000 óra. A mikroszkóp Köhler-megvilágítású, amely egyenletesen megvilágítja az objektumot a teljes látómezőben. Maximális felbontással működnek az objektívek, a látómezőbe nem kerül sem por sem más idegen tárgy.

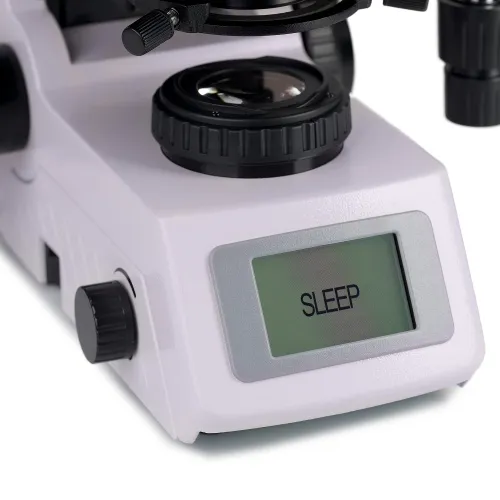

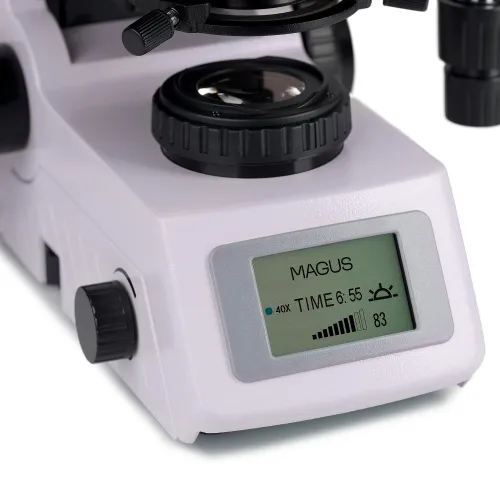

A mikroszkóp talpába épített LCD-képernyőn jelennek meg a működési paraméterek. Ezen látható a kiválasztott objektív nagyítási értéke, a megvilágító egység fényereje és a működési módja, valamint itt állítható be az automatikus kikapcsolási idő. A kezelés a két fogantyú segítségével hajtható végre.

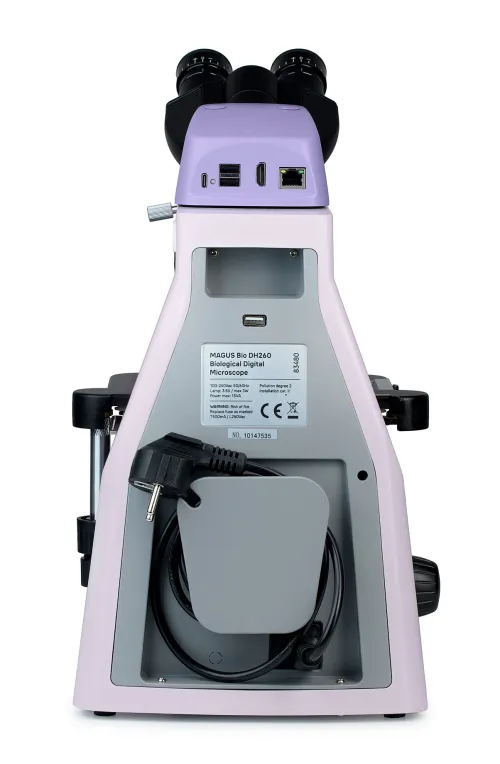

A kényelmes munkavégzés érdekében a mikroszkóp kialakítását jól átgondoltuk. Speciális fogantyú áll rendelkezésre a berendezés mozgatásához, a tápkábelt pedig elrejtettük: biztonságosan és kényelmesen lehet működtetni és tárolni. A mikroszkóp kiegészíthető olyan tartozékokkal, amelyekkel bővíthető a funkcionalitás: azaz szemlencsékkel, az egyes kutatási módszerekhez szükséges alkatrészekkel, valamint a tárgyak megméréséhez szükséges kalibrációs tárgylemezekkel.

Főbb jellemzők:

• A mikroszkóp biológiai minták vizsgálhatók meg áteső fényben, világos látótérben. Ha további tartozékokkal szerelik fel, a sötét látóterű, a fáziskontrasztos, a lumineszcenciás vagy polarizált fényű módszerek is elérhetővé válnak.
• A két tubusos fejet beépített digitális kamera egészíti ki; a tubusok pozíciója állítható magasságú.
• A revolver öt objektívhez tudja "megjegyezni" az egyes nagyítási értékekhez tartozó megvilágítási beállításokat.
• A kondenzátort középre lehet állítani, magassága állítható; nagyítási jelölések találhatók rajta, amelyekkel a rekeszértéket lehet beállítani az egyes objektívekhez.
• A megvilágítás a Köhler-módszerrel állítható be.
• A mikroszkóp alján található LCD-képernyőn a működési paraméterek jelennek meg.
• Ergonomikus kialakítás: hordfogantyúval és rejtett tápkábellel.

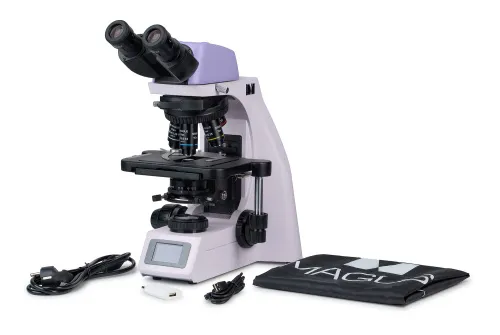

A készlet tartalma:

• Beépített tápegységű állvány, áteső fényforrás, fókuszáló mechanizmus, tárgyasztal, kondenzortartó, revolverfej
• Abbe kondenzor NA 1,25, olaj
• Kétszemlencsés fejrész beépített digitális kamerával
• Sík akromatikus, végtelenre korrigált objektív: 4x/0,10, parfokális magasság 60 mm
• Sík akromatikus, végtelenre korrigált objektív: 10x/0,25, parfokális magasság 60 mm
• Sík akromatikus, végtelenre korrigált objektív: 40x/0,65, parfokális magasság 60 mm
• Sík akromatikus, végtelenre korrigált objektív: 100x/0,25 olaj (rugós szerkezetű), parfokális magasság 60 mm
• 10x/22 mm-es szemlencsék hosszú szemtávolsággal és dioptriaállítási lehetőséggel (2 db)
• Szemlencse szemkagyló (2 db)
• Fényszűrő
• Egy üveg immerziós olaj
• Váltóáramú (AC) tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 10x/22 mm szemlencse irányzékkal
• 10x/22 mm hajszálkeresztes szemlencse
• 12,5x/17,5 mm szemlencse (2 db)
• 15x/16 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• Sík akromatikus, végtelenre korrigált objektív: 20x/0,40, parfokális magasság 60 mm
• Fáziskontrasztos eszköz: fáziscsúszkakészlet, kiegészítő központosító teleszkóp, fázisobjektív-készlet
• Sötét látótér csúszka
• Polarizációs eszköz
• Kalibrációs tárgylemez
