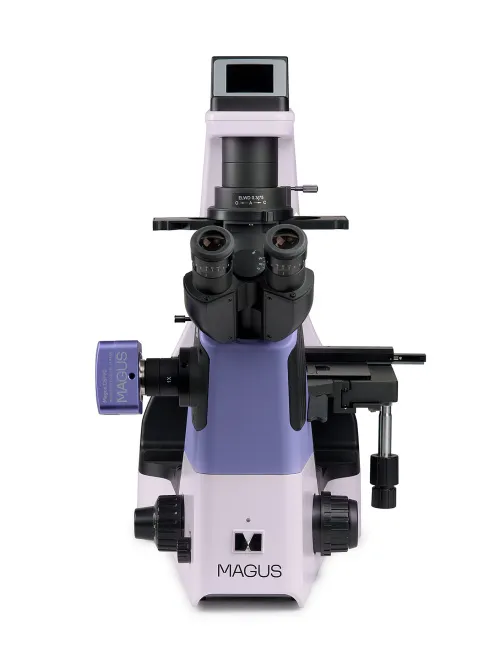

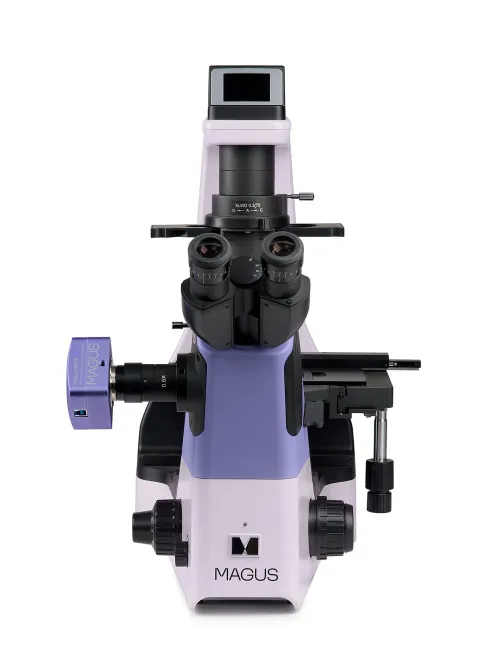

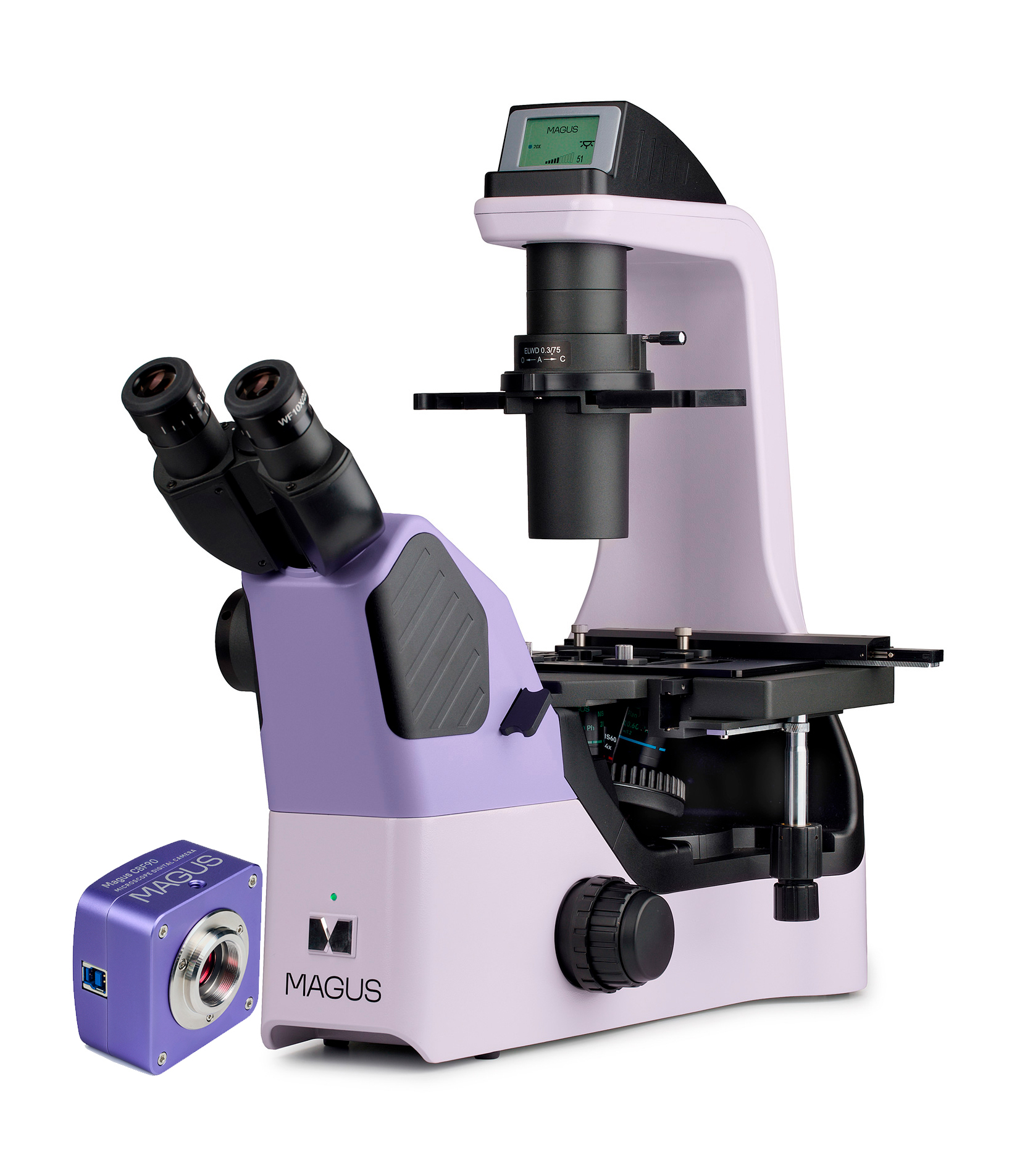

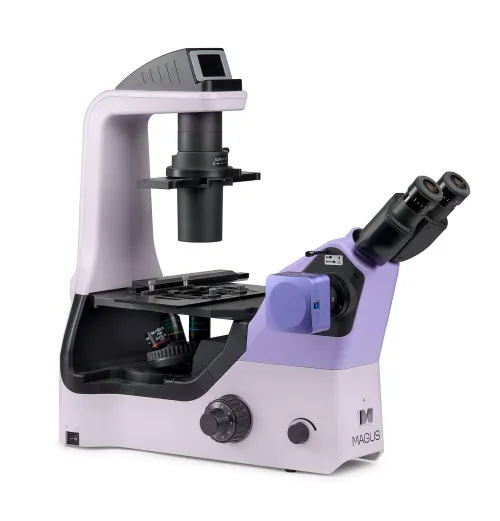

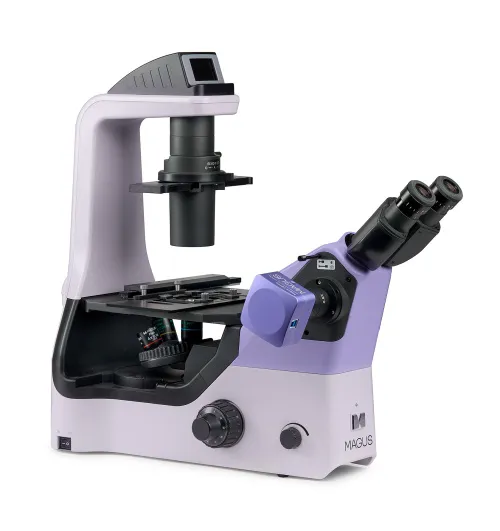

MAGUS Bio VD360 biológiai fordított digitális mikroszkóp

Kutatási célú mikroszkóp. A mikroszkópot kicsapódott folyadékok, sejtkolóniák, élő sejtek, szövetkultúrák, valamint egyéb festett és nem festett minták laboratóriumi üvegárukban történő tanulmányozására terveztük. A mikroszkópot a fordított kialakításának köszönhetően Petri-csészékkel, soküreges lemezekkel, fiolákkal, hengeres palackokkal és 1,2 mm fenékvastagságú, legfeljebb 75 mm- lombikokkal is lehet használni. A mikroszkóp speciális objektíveket használ az ilyen üvegedényekkel való munkához. A kondenzor eltávolításával megfigyelhetők a sejttenyészetek Petri-csészékben vagy legfeljebb 187 mm magas hengeres lombikokban. A megfigyelések áteső fényben, világoslátóterű, fáziskontraszt és dombor-kontraszt technikák alkalmazásával lehetségesek. Opcionális komponensek lehetővé teszik a Hoffman modulációs kontraszt technikák alkalmazását is. A mikroszkóp 5 MP felbontású, USB 3.0 interfésszel rendelkező kamerával rendelkezik. A kamera számítógéphez csatlakozik, és a képet annak képernyőjén jeleníti meg. A szoftver elemzési és dokumentációs funkciókkal egészíti ki a rendszert. A kamera a mikroszkóphoz a mellékelt 0,5x vagy 1x adapter segítségével csatlakoztatható. Az adapter kiválasztása a megoldandó feladatoktól függ. A 0,5x adapter növeli a látómezőt, míg az 1x adapter a képet "változatlanul" továbbítja, az élek levágásával, ugyanakkor minden részlet nagyobbnak látszik az érzékelőn. A mikroszkóp az orvostudomány, a farmakológia, a biológia és a virológia területén zajló kutatásokra szolgál.

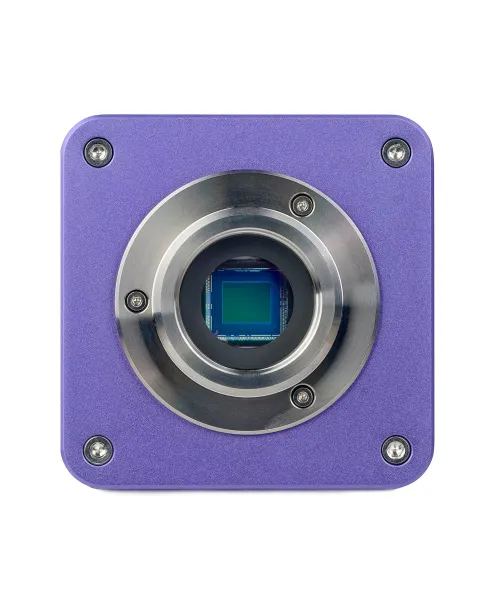

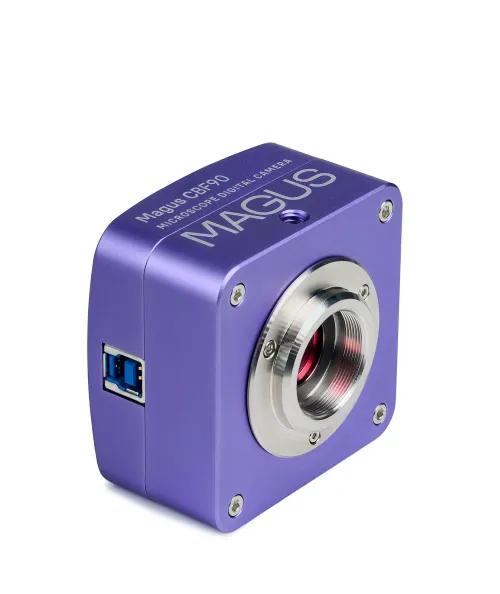

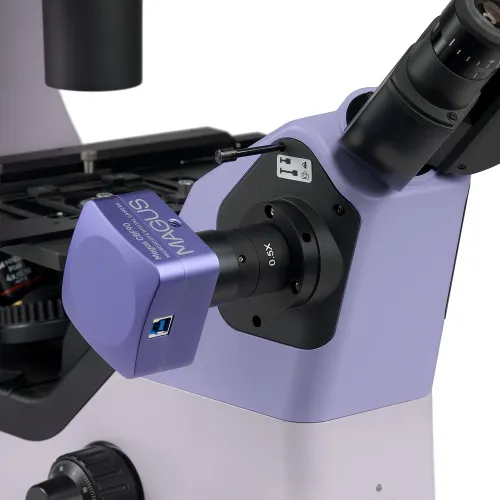

Digitális kamera

A MAGUS CBF90 egy tudományos kamera 5 MP felbontással és 2/3"-os érzékelővel. A kamera valósághű képet állít elő 2448x2048 px felbontásban. A videót a felbontástól függően 35 vagy 50 képkocka/másodperc sebességgel rögzíti. A videók akadásmentesek, a képkockák közötti átmenet lágy és finom. A minta mozgása késés nélkül, valós időben nyomon követhető. A kamera kényelmes munkát biztosít mozgó objektumokkal, és alkalmas tantermi bemutatók megtartására is. A kamera USB 3.0 interfésszel rendelkezik. Az adatátviteli sebessége 10-szer gyorsabb, mint az USB 2.0-ás kamerák esetén. A nagy sebességű kamera professzionális laboratóriumokhoz, kutatáshoz és egyetemi oktatáshoz ajánlott.

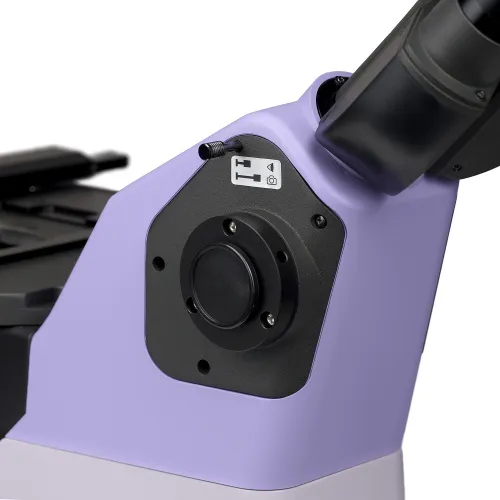

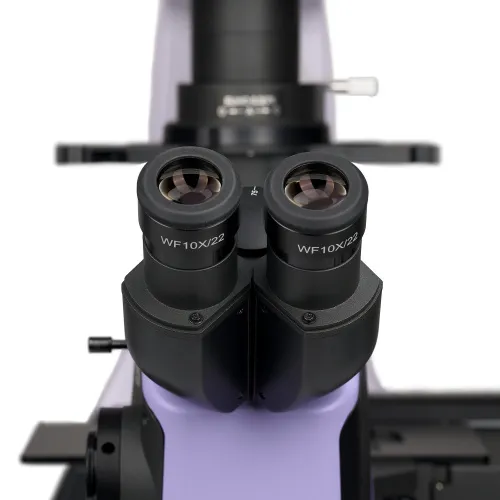

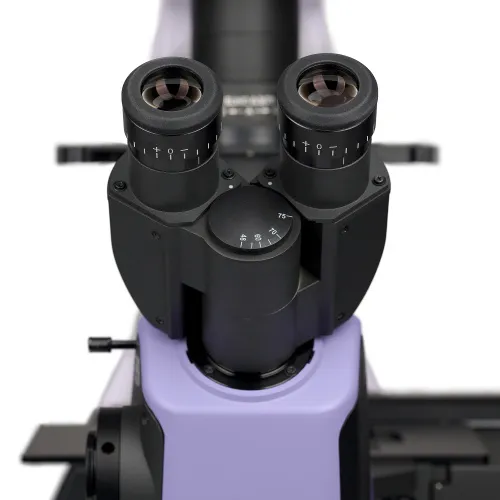

Mikroszkóp fejrész

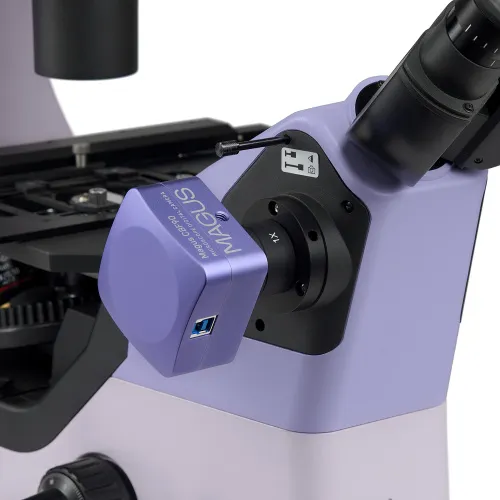

Kétszemlencsés, végtelenre korrigált optikával. A digitális kamera a mikroszkópfej oldalsó kameraportjában található. A fénymegosztási arány 100/0 vagy 0/100. A dombor-kontraszt csúszka beszerelésére egy dugóval ellátott nyílás szolgál.

Revolverfej

Kódolt, 5 objektívhez. A szabad nyílásba egy további objektív is beszerelhető az extra nagyítás eléréséhez.

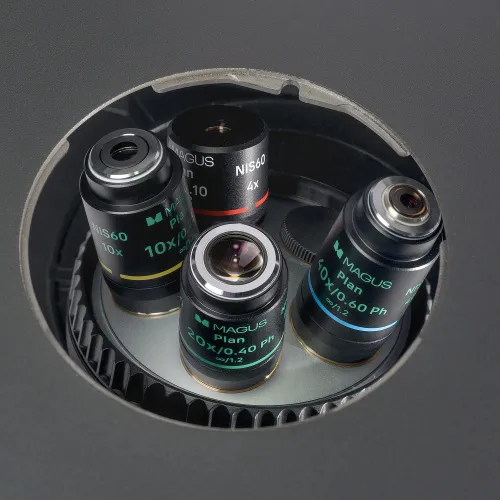

Objektívek

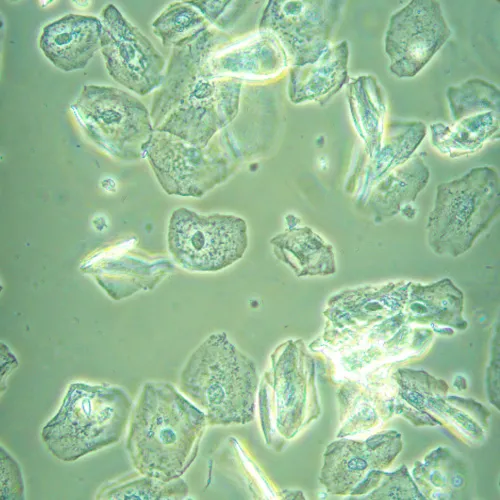

A megnövelt munkatávolságú, végtelenre korrigált sík-akromatikus objektívek 1,2 mm vastag edényfenékre korrigálva. A parfokális távolság 60 mm. A 4x-es objektívek a világoslátóterű technikához használhatók. A 10x, 20x és 40x objektívek fázisobjektívek, amelyek a 4x-es objektívektől abban különböznek, hogy a kilépő pupilla síkjában egy fázisgyűrű található. Ezek az objektívek fáziskontraszt megfigyelésekre készültek, de alkalmasak világoslátóterű és dombor-kontraszt technikákhoz is.

A kényelmes fényerő fenntartása a nagyítások közti váltáskor

A különböző nagyítású objektívek különböző intenzitással továbbítják a fényt, így amikor objektívet vált, mindig be kell állítani a fényerőt. A nagyobb nagyítású objektívről kisebb nagyításúra váltás szemfáradtságot okoz, mivel a kép fényereje a szemlencsékben hirtelen megnő. A MAGUS Bio VD360, amely intelligens fényerő-szabályozással rendelkezik, megoldja, okosan kezeli ezt a problémát. A mikroszkóp megjegyzi a felhasználó által kiválasztott minden egyes objektívhez tartozó fényerőt, és a revolverfej elfordításakor automatikusan beállítja ezt a fényerőt. Az intelligens vezérlés csökkenti a fényerő beállításához szükséges időt. A MAGUS Bio VD360 kényelmesebbé teszi a munkát és időt takarít meg, még akkor is, ha munka közben gyakran kell nagyítási fokot váltani.

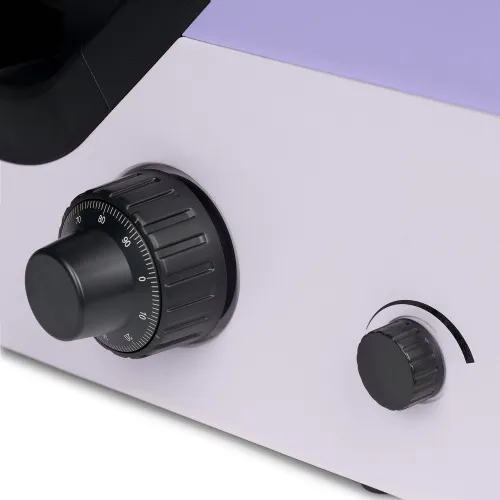

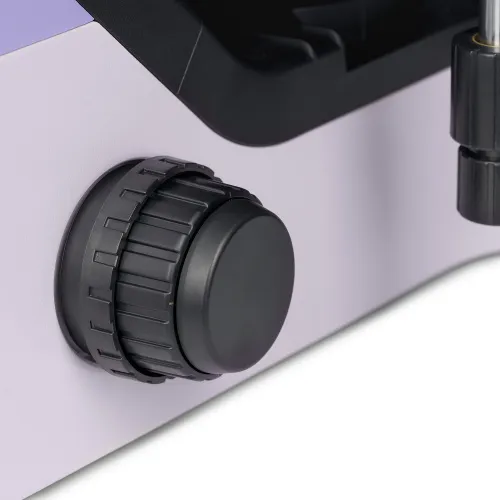

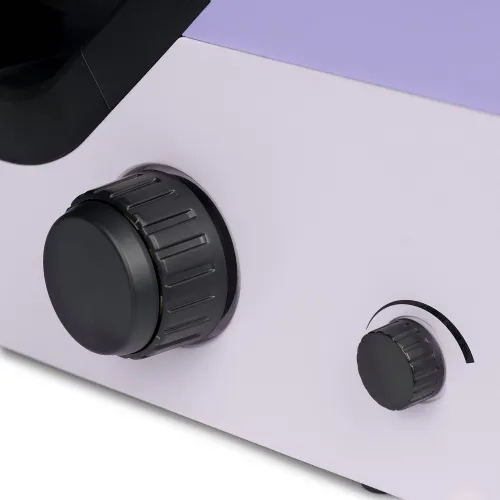

Fókuszáló mechanizmus

A durva és a finom fókuszálógombok koaxiálisak és alacsonyan helyezkednek el. A kutató az asztalra helyezheti a kezét, így megfigyelés közben kényelmes testhelyzetet vehet fel. A jobb oldalon található gyűrű a durvafókusz-mozgástartomány feszességét állítja be. A felhasználó beállíthatja a munkavégzéshez kényelmes feszültséget.

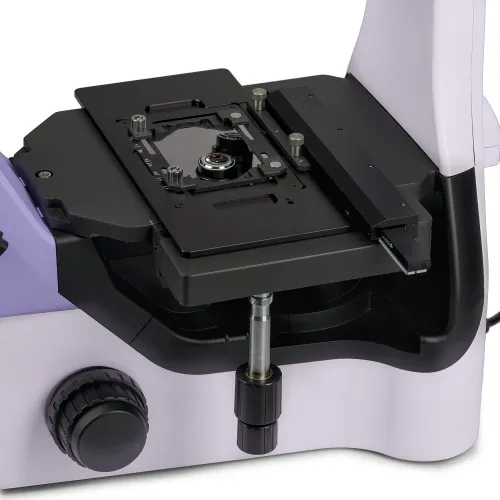

Tárgyasztal

A tárgyasztal rögzített. A tárgyasztalra egy speciális mechanizmus került felszerelésre, amely a laboratóriumi üvegeszközöket két egymásra merőleges irányban mozgatja. Az objektum egyenletes és finom mozgatása növeli a vizsgálat: a minta egyetlen része sem kerüli el a figyelmét. A hosszú tárgyasztalvezérlő fogantyú biztosítja a felhasználó kényelmét: a kéz megfeszülés nélkül az asztalon nyugodhat. A mikroszkóp-készlet univerzális laboreszköztartót tartalmaz.

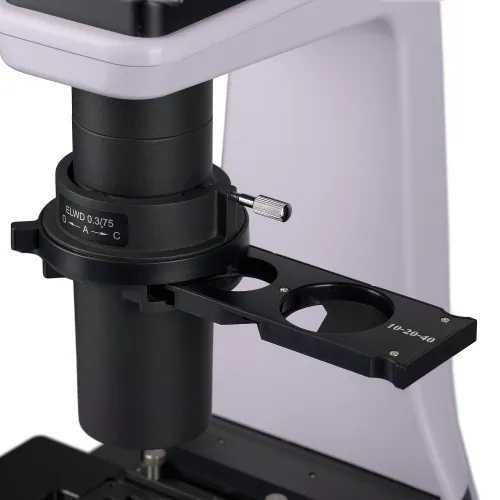

Kondenzor

A kondenzor 0,3 NA-val és 75 mm-es munkatávolsággal rendelkezik. A kondenzor nyílásába egy fáziskontraszt csúszka vagy egy szektor diafragmával ellátott dombor-kontraszt csúszka van beépítve. A fáziskontraszt csúszka egy három furattal ellátott lemez. Az egyik furatban található egy fázisbetét a 10x, 20x és 40x objektívekhez, míg a másik kettő világos látóterű megfigyelésekhez szolgál. A csúszka gyűrű alakú diafragmáját egy központosító teleszkóp segítségével igazítjuk az objektív fázisgyűrűjéhez. A szektor diafragmával ellátott dombor-kontraszt csúszka szintén egy három furattal ellátott lemez. A dombor-kontraszt mikroszkópia a szektor diafragma optikai útvonalba való bevezetésével és a mikroszkópfej nyílásában lévő csúszka beállításával aktiválható, amely megfelel a használt objektívnek. A zöld szűrő (ND6), ha azt a szektor diafragmával együtt a nyílásba helyezik, eltávolítja a színes fényudvarokat a megfigyelt struktúrák szélein. A csúszka szabad furatai világos látóterű megfigyelésekhez lettek kialakítva: az egyik egy 4x-es objektívhez, a másik pedig a 10x, 20x és 40x-es objektívekhez.

Fényforrás

A 3 W-os LED erős mintamegvilágítást biztosít, amely elegendő a mikroszkóp összes elérhető technikájához és objektívjéhez. A színhőmérséklet a fényerő módosításakor nem változik. A LED élettartama 50 000 óra.

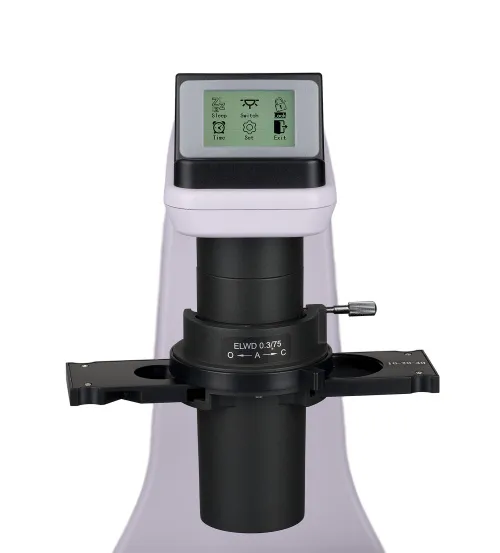

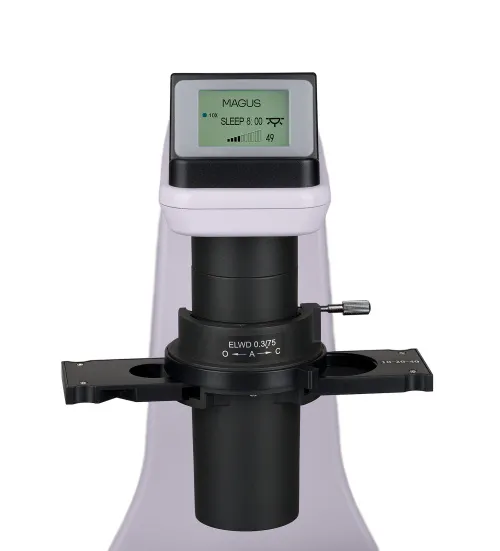

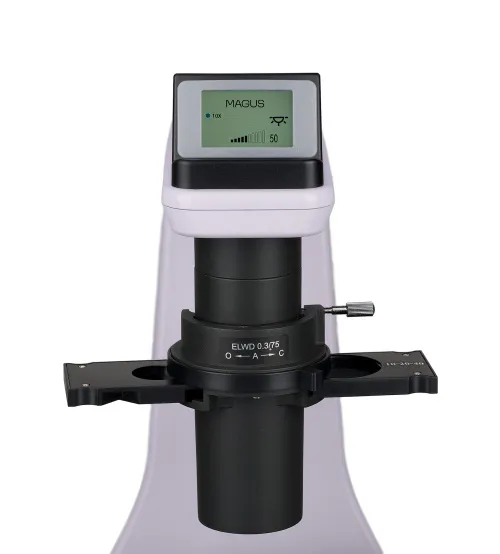

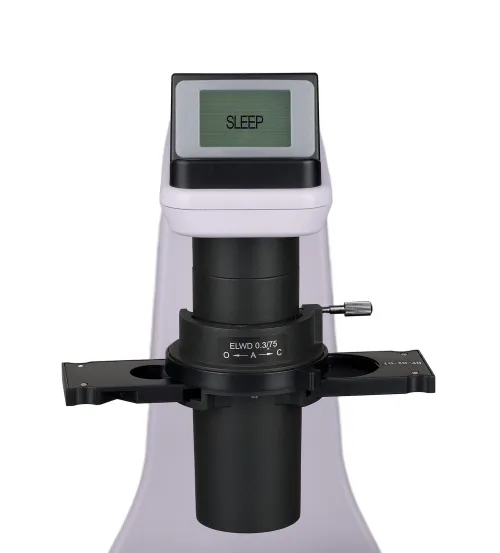

Állapotjelző LCD-képernyő

A talpon elhelyezett LCD-kijelző megjeleníti az objektív nagyítását, a fényforrás fényerejét és az üzemmódot (Sleep, Eco). A kijelző és egyetlen vezérlőgomb segítségével a felhasználó beállíthatja a fényerőt, zárolhatja a fényerő-állítást, beállíthatja a Sleep módot és az automatikus kikapcsolási időzítőt.

Ergonomikus kialakítás

A fizikai diszkomfort fáradtságot okoz és csökkenti a termelékenységet. A mikroszkóp ergonomikus kialakítása fontos szerepet játszik a mindennapi tudományos kutatómunkában. A MAGUS Bio VD360 kényelmes munkavégzést biztosít. A mikroszkópfej ergonomikus szögben helyezkedik el, így a használat közben a hát és a nyak nem fárad el. Az alacsony és kompakt tárgyasztalnak köszönhetően a minta kezelése és a laboratóriumi üvegedényekkel való munka kényelmes. A mozgató mechanizmus hosszú nyele miatt nem kell felemelnie a kezét az asztalról a mikroszkóp vezérléséhez, és nem kell megváltoztatnia a kényelmes pozícióját. A fókuszállító gombok a készüléktest alján találhatók. A felhasználónak nem kell megerőltetnie a kezét. A szerkezet gördülékeny mozgásának köszönhetően a felhasználó könnyedén fókuszálhat az objektumra.

Tartozékok

Kifejezetten ehhez a mikroszkóphoz tervezett tartozékok sora áll rendelkezésre. A fázisgyűrűk nélküli kiegészítő objektívek világos látóteres munkához optimális képminőséget biztosítanak. A szemlencsék kiterjesztik a mikroszkóp nagyítási tartományát. A kiegészítő szemlencsék segítik használt objektívek teljes potenciálját. A sík fél-apokromatikus objektívekkel ellátott fáziskontraszt-készülék alap- és alkalmazott kutatásokhoz egyaránt alkalmas. A sík fél-apokromatikus objektívek magas fokú aberrációkorrekciót biztosítanak, tiszta, világos és nagy kontrasztú képeket eredményezve. A Hoffman modulációs kontraszt lehetővé teszi az élő minták finom részleteinek nagy kontrasztú, glóriák nélküli megjelenítését, és a dinamikus folyamatok valós idejű vizsgálatát. A kalibrációs tárgylemez objektumok mérésére szolgál, és egy skála vagy a kamera szoftvere segítségével a szemlencsével kombinálható. A tányértartók és tárgyasztal-betétek a különböző típusú és méretű tenyésztőpalackok mikroszkópra való kényelmes felszerelését teszik lehetővé.

Alternatív modellek

A MAGUS Bio VD360 a következő modellek alternatívája: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon ECLIPSE Ts2, Nikon ECLIPSE Ts2-F, Nikon ECLIPSE Ts2R, Olympus CKX53, Olympus IX53.

A mikroszkóp jellemzői:

• Festett és festetlen objektumok vizsgálata laboratóriumi üvegedényekben: Petri-csészék, lombikok, lemezek; legfeljebb 187 mm magas üvegedényekkel végzett munka
• Mikroszkópos technikák: világos látótér, fáziskontraszt és domborításos kontraszt; opcionális kiegészítőkkel: Hoffman modulációs kontraszt.
• Kódolt revolverfej: a fényforrás fényereje automatikusan hozzáigazodik a kiválasztott objektívhez
• Kétszemlencsés fejrész oldalsó tubussal a digitális kamera beszereléséhez; 100/0 vagy 0/100 arányú fénynyaláb-felosztás
• Áteső fényű világítás: energiatakarékos, akár 50,000 óra élettartamú 3 W-os LED
• Kondenzor a csúszkák behelyezésére alkalmas nyílással; mellékelt fáziskontrasztcsúszka, központosított fázisgyűrűk
• Okos világításvezérlő rendszer: automatikus fényerő-kiválasztás, fényerő-szabályozás zárolása, időzített automatikus kikapcsolás, LCD működésiállapot-kijelző
• Az X- és Y-tengely mentén az üvegeszközökkel együtt mozgatható tárgyasztal, mellékelt univerzális edénytartó, a hosszú tárgyasztalvezérlő kar biztosítja a felhasználó kényelmét munka közben

Kamerafunkciók:

• Tudományos kamera 20x, 40x, 60x és 100x objektívekkel történő világos látóterű megfigyelésekhez
• 2/3''-os, nagy méretű érzékelő: jobb képminőség, alacsonyabb zajszint, nagyobb fényérzékenység
• 5 MP-es felbontás: közepes nagyítású objektívekkel történő megfigyelés esetén a kamera a finom részleteket is képes megjeleníteni
• A felbontástól függően 35 vagy 50 képkocka/mp a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a készítmény akadás-, és késésmentes mozgatásához
• A háttérvilágításos, színes SONY Exmor CMOS érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok mellett is: a képek tisztábbak, világosabbak és telítettebb színűek
• USB 3.0 csatlakozófelület a gyors adatátvitelhez, ugrás vagy késedelem nélkül
• Szoftver fotó- és videofelvétellel, szerkesztés, külső kijelzés, hosszúság és szögmérések

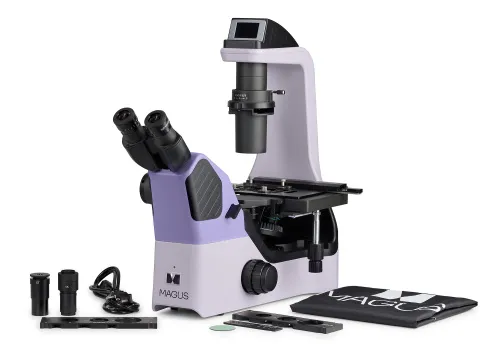

Csomag:

• MAGUS CBF90 digitális kamera, (digitális kamera, USB-kábel, USB-pendrive illesztőprogramokat és szoftvert tartalmazó tárolóeszköz, használati útmutató és garanciajegy)
• Beépített tápegységű állvány, áteső fényforrás, fókuszáló mechanizmus, tárgyasztal, kondenzortartó, revolverfej
• Csúszkanyílással ellátott kondenzor
• Kétszemlencsés mikroszkópfej oldalsó kameraporttal
• Sík-akromatikus objektív, Plan 4x/0,10 ∞/1,2 munkatávolság (SzM) 30 mm, parfokális távolság: 60 mm
• Sík-akromatikus objektív, Plan 10х/0,25 fázis ∞/1,2 mm munkatávolság (SzM) 10.2 mm parfokális távolság: 60 mm
• Sík-akromatikus objektív, Plan 20х/0,40 fázis ∞/1,2 munkatávolság (SzM) 12 mm, parfokális távolság: 60 mm
• Sík-akromatikus objektív, Plan 40х/0,60 fázis ∞/1,2 munkatávolság (SzM) 2,2 mm, parfokális távolság: 60 mm
• 10x/22 mm-es szemlencse nagy szemtávolsággal és dioptriaállítási lehetőséggel (2 db)
• Szemkagyló (2 db)
• Központosító teleszkóp
• Fáziskontraszt-csúszka központosító fázisgyűrűkkel
• Dombor-kontraszt eszköz
• Zöld szűrő
• Univerzális laboreszköztartó
• 0,5x C-foglalatú adapter
• 1х C-foglalatú adapter
• A mikroszkóp tápkábele
• Porvédő
• Használati útmutató és garanciajegy

Igény esetén rendelkezésre áll:

• Sík-akromatikus objektív, Plan 10х/0,25 ∞/1,2 munkatávolság (SzM) 10,2 mm, parfokális távolság: 60 mm
• Sík-akromatikus objektív, Plan 20х/0,40 ∞/1,2 munkatávolság (SzM) 4 mm, parfokális távolság: 60 mm
• Sík-akromatikus objektív, Plan 40х/0,60 ∞/1,2 munkatávolság (SzM) 2,2 mm, parfokális távolság: 60 mm
• 10х/22 mm skálázott szemlencse
• 10x/22 mm szemlencse látómező közepét jelző irányzóval
• 10x/22 mm szemlencse irányzékkal
• 12,5х/16 mm-es szemlencse (2 db)
• 15х/16 mm szemlencse (2 db)
• 20х/12 mm szemlencse (2 db)
• 30x/8 mm szemlencse (2 db)
• Fáziskontraszt eszköz: fáziskontraszt csúszkák, sík félig apokromatikus fázis objektívek készlete
• Hoffman modulációs kontraszt készülék objektívkészlettel
• Üveges tárgyasztallemez
• Fém tárgyasztallap tenyésztő-palackhoz
• Laboreszköztartó-készlet
• Kalibrációs tárgylemez
• Monitor és digitális kamera HDMI-interfésszel
• Színes szűrőkészlet (kék, zöld, sárga, matt üveg)
