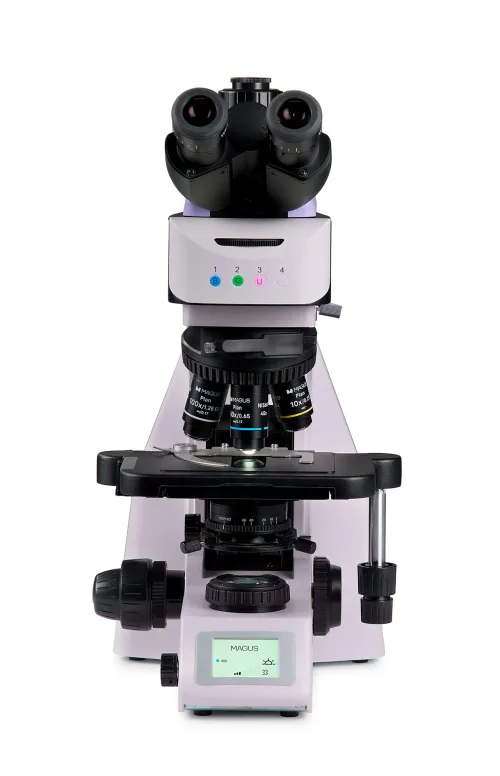

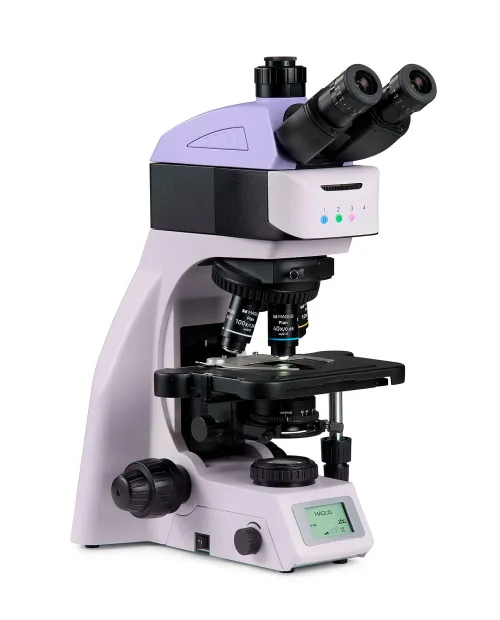

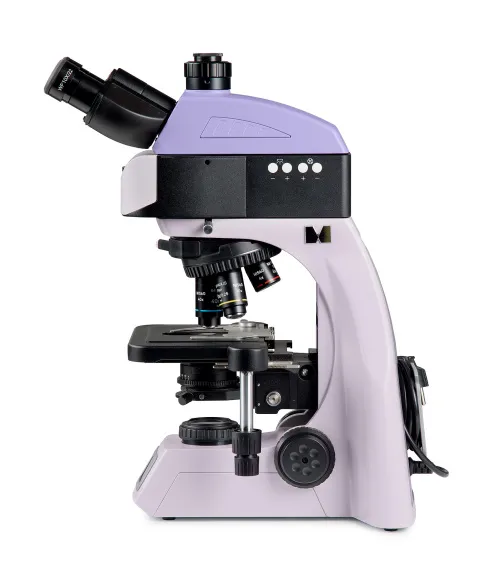

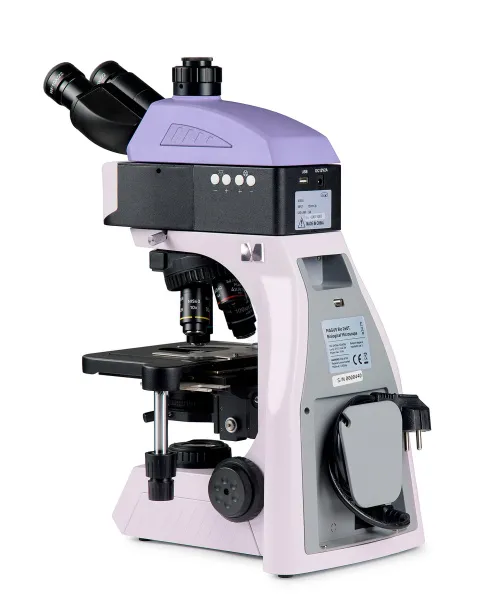

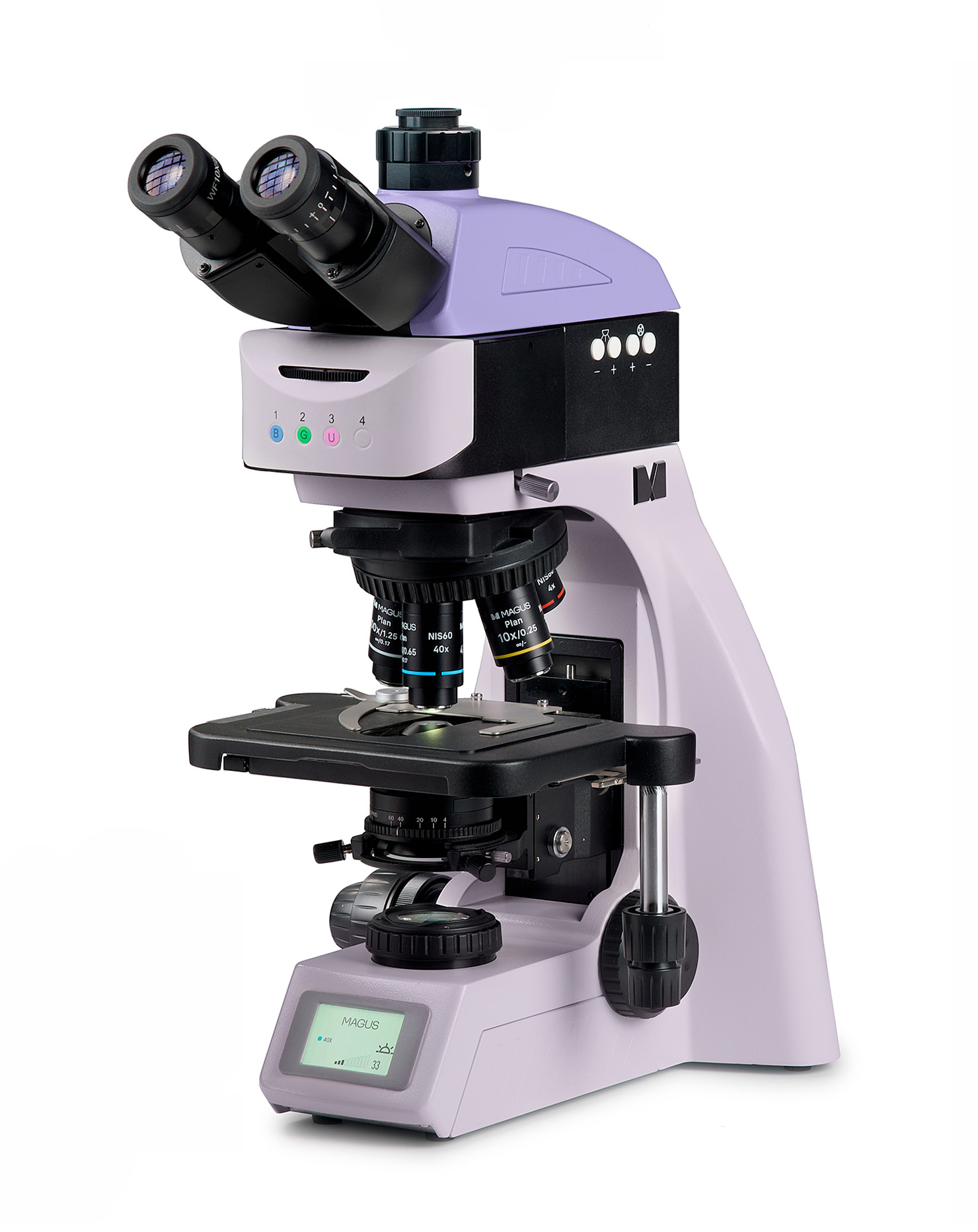

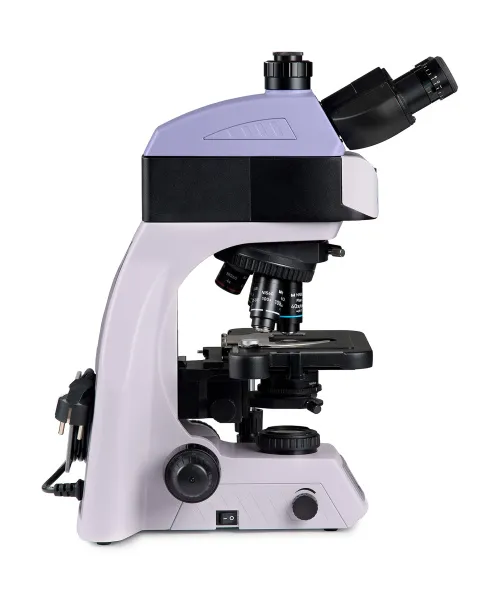

MAGUS Lum 460L fluoreszcens mikroszkóp

A mikroszkópot úgy tervezték, hogy a mintákat visszavert fényben fluoreszcens technikával, illetve áteresztett fényben világos látótér technikával lehessen megfigyelni. Opcionális tartozékokkal sötét látótér, egyszerű polarizációs és fáziskontrasztos megfigyelés is lehetséges. A kódolt revolverfej fenntartja a kényelmes fényerősséget az objektívek közti váltáskor. A mikroszkóp intelligens világításvezérlő kutatók napi munkájának kényelmét és sebességét. Az intelligens/smart funkciók segítenek a diákoknak könnyedén elsajátítani a szakmát és megszerezni a szükséges tapasztalatot. A fluoreszcens technika azt használja ki, hogy egyes anyagok bizonyos hullámhosszúságú fénnyel gerjesztve fényt bocsátanak ki. A MAGUS Lum 460L modellen a mintákat kék, zöld és ultraibolya fénnyel gerjeszti a rendszer. A kibocsátott fény hullámhossza nagyobb lesz, mint a gerjesztő fény hullámhossza. Egyes minták saját fluoreszcenciát mutatnak, míg másokat fluorokrómokkal kell kezelni. A mikroszkópot orvosi intézményekben és laboratóriumokban, kutatószervezetekben, igazságügyi szakértői központokban, ipari és környezetvédelmi intézményekben, gyógyszergyárakban és oktatási intézményekben használják.

Mikroszkóp fejrész

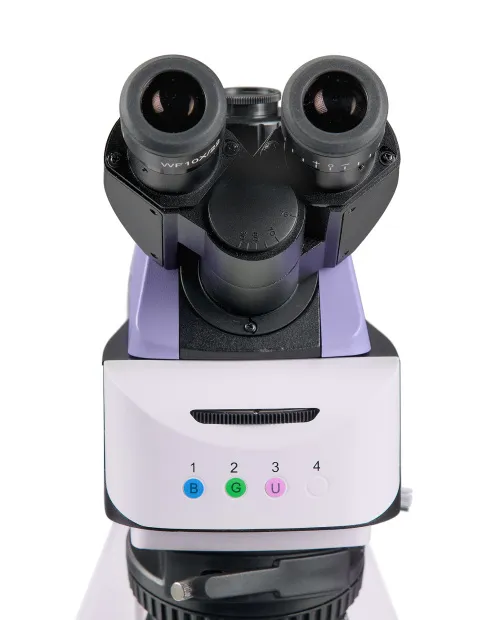

Háromszemlencsés, végtelenre korrigált optikával. A szemlencsecsövek 360°-ban elforgathatók. A felhasználó a szemlencse magasságát a saját testalkatához igazíthatja. A digitális kamera a háromszemlencsés tubusba van szerelve. A fénynyaláb fixen 50/50-es felosztású. A függőleges tubus 0,55x nagyítást biztosít. A mellékelt 1x adapterrel párosítva a kameránál kapott végső nagyítás 0,55x. A kamera kiválasztásához, valamint a felbontás és az érzékelőméret kiszámításához a 0,55x végső nagyítási tényezőt használja. Az alapkonfiguráció tartalmazza a 10x/22 mm-es szemlencsét, amin állítható a dioptria, és a szemtávolság is, hogy szemüvegben is lehessen vele dolgozni. Lapos gumi szemkagylók védik a szemüveget a karcolódástól.

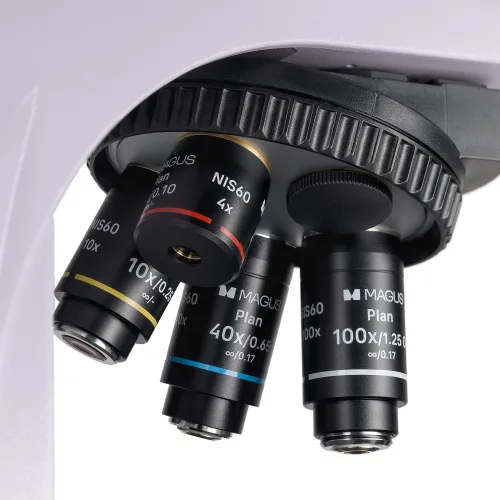

Revolverfej és objektívek

A kódolt revolverfej öt objektívnek biztosít helyet, és a belső rész felé néz: a felhasználó láthatja az optikai útvonalba illesztett objektívet, a tárgyasztal feletti terület pedig szabad marad. A szabad nyílásba egy további objektív is beszerelhető az extra nagyítás eléréséhez. A parfokális távolság 60 mm. A megnövelt, 1,5 mm-es munkatávolsággal rendelkező 40x objektív további védelmet nyújt, hogy az elülső lencse ne érintkezzen az immerziós olajjal a revolverfej forgatásakor. A revolverfej fölött egy dugóval lezárt nyílás található az analizátor számára.

A fényerő kényelmes szinten tartása áteresztett fényben nagyításváltás közben

A különböző nagyítású objektívek különböző intenzitással továbbítják a fényt, így amikor objektívet vált, mindig be kell állítani a fényerőt. A nagyobb nagyítású objektívről kisebb nagyításúra váltás szemfáradtságot okoz, mivel a kép fényereje a szemlencsékben hirtelen megnő. A MAGUS Lum 460L, amely intelligens fényerő-szabályozással rendelkezik, megoldja, okosan kezeli ezt a problémát. A mikroszkóp megjegyzi a felhasználó által kiválasztott minden egyes objektívhez tartozó fényerőt, és a revolverfej elfordításakor automatikusan beállítja ezt a fényerőt. Az intelligens vezérlés csökkenti a fényerő beállításához szükséges időt. A MAGUS Lum 460L növeli a felhasználó komfortérzetét, miközben időt takarít meg még akkor is, amikor a munka során gyakran kell a nagyítások között váltani.

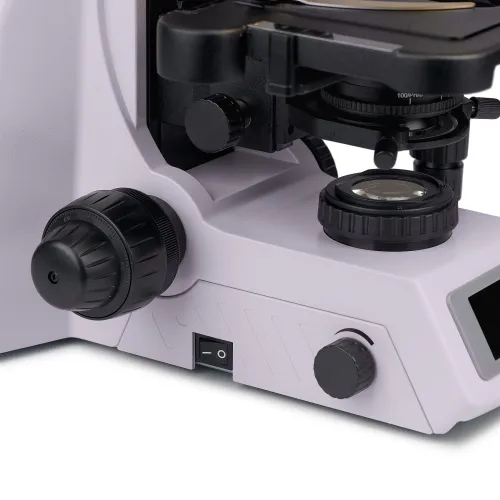

Fókuszáló mechanizmus

Koaxiális durva- és finomfókusz-állító gombok. A durvafókusz-állító gomb a bal oldalon található. A finomfókusz-állító gombok mindkét oldalon megtalálhatók; a jobb oldali gombon speciális mélyedések találhatók az ujjak számára. A bal oldalon található gyűrű a durvafókusz-mozgástartomány feszességét állítja be. A felhasználó beállíthatja a munkavégzéshez kényelmes feszültséget.

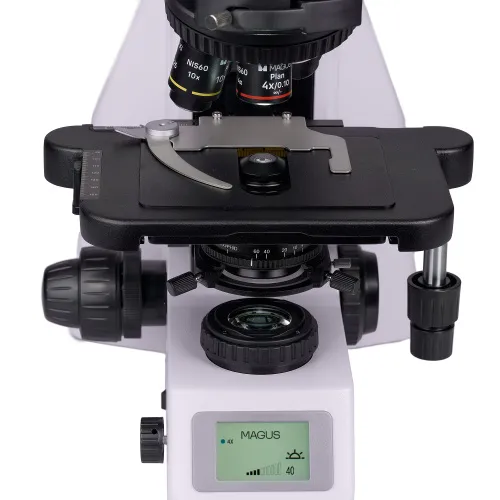

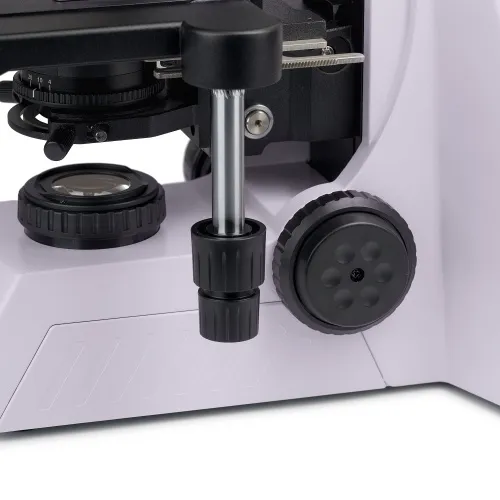

Tárgyasztal

A tárgyasztalon nincs X-tengelyes fogasléc, ami javítja az ergonómiát. A szíjhajtású mechanizmus lehetővé teszi a minta sima mozgását. A mintatartót két csavar rögzíti, amelyek manuális pásztázás során könnyen eltávolíthatók. A hosszú tárgyasztalvezérlő fogantyú biztosítja a felhasználó kényelmét: a kéz megfeszülés nélkül az asztalon nyugodhat.

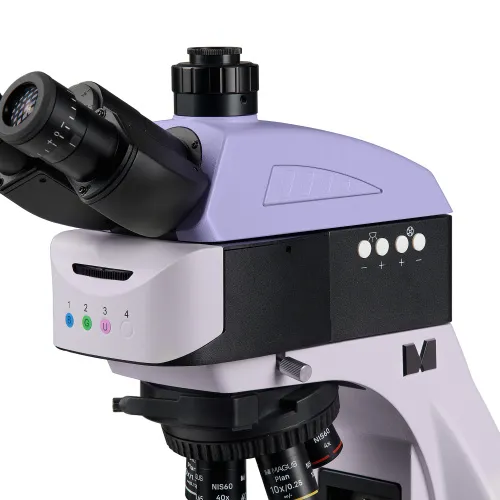

Motoros fluoreszcens egység

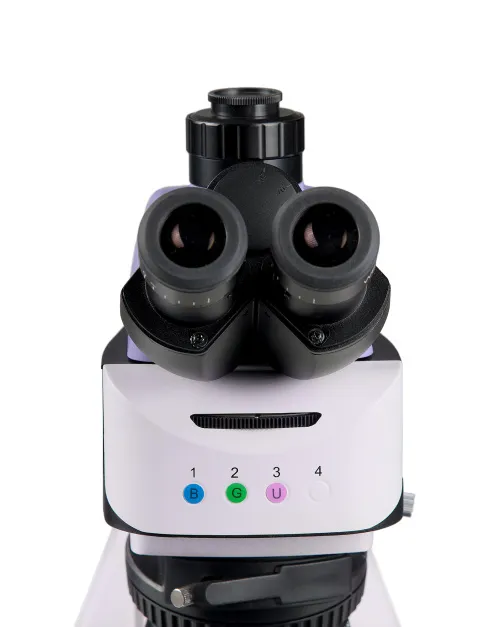

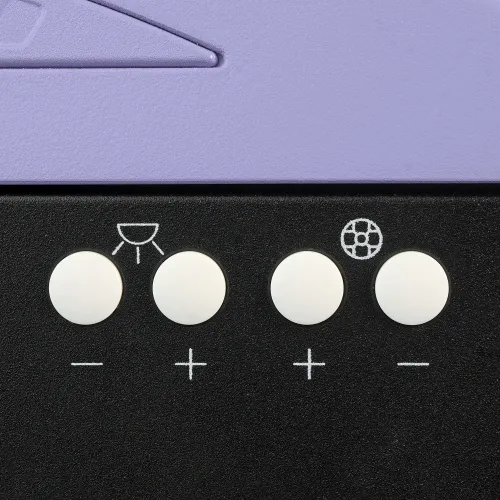

A tartozékban 4 állású forgótár van, három széles sávú, különböző hullámhosszú fluoreszcencia szűrővel: kék (B), zöld (G) és ultraibolya (UV). A kívánt szűrő a gombra kattintva behozható a fény útjába. A tartozékon az egyik gomb az óramutató járásával megegyező irányban, a másik pedig azzal ellentétes irányban fordítja el a tárat a következő szűrőhöz. Az egyik forgófej‑állás a világos látótérben, áteső fénnyel végzett megfigyeléseknek felel meg. A gerjesztő fényforrások LED-ek. A LED-ek azonnal elérik a felhasználó által beállított fényerősséget. Huzamosabb ideig történő használat esetén sem hevülnek fel, és szükség szerint gyorsan kikapcsolhatók. Így könnyedén oda-vissza lehet váltani a világos látóterű technika és a fluoreszcens technika között. A LED-ek fényerejét két külön gombbal szabályozhatod, amelyek ugyanazon a vezérlőfelületen helyezkednek el, mint a forgófej váltógombjai. A LED élettartama 50 000 óra. Felsőoktatási célokra az LED-alapú fluoreszcencia ajánlott, mivel ez a legbiztonságosabb megoldás és alig igényel karbantartást.

Köhler-megvilágítás áteresztett fényben

A Köhler-megvilágítás helyes beállítása javítja a minta képminőségét. Ezzel a világítással maximális felbontást érhet el minden objektívnél, ráadásul a látómező megvilágítása egyenletes lesz és a széleknél nem lesz sötétedés. A vizsgálati objektum éles fókuszban van, a képhibák eltávolításra kerülnek.

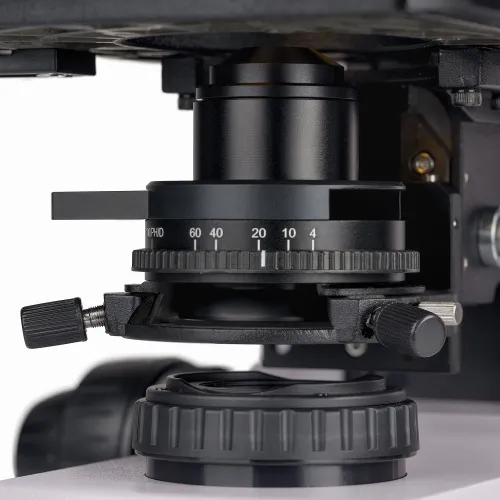

Kondenzor

A kondenzor állítható magasságú és központosítható. Rögzítés típusa: fecskefark. A kondenzor gyűrűje állítja be az íriszfényrekeszt. A kondenzor testén az objektívek nagyításának jelölése, a gyűrűn pedig egy indikátorjelölés található. Az egyes objektíveken a kontraszt eléréséhez ajánlott úgy elfordítani a gyűrűt, hogy a referenciajelölés megfeleljen az éppen használt objektív nagyítási jelölésének. A kondenzoron található egy dugóval ellátott nyílás a sötét látóterű vagy a fáziskontrasztos csúszka számára. A megfigyelési módszer módosítása során a csúszkával idő takarítható meg.

Áteső fényes világítás

Az áteső fényű világítást egy 3 W-os LED biztosítja. A színhőmérséklet a fényerő módosításakor nem változik. A LED élettartama 50 000 óra.

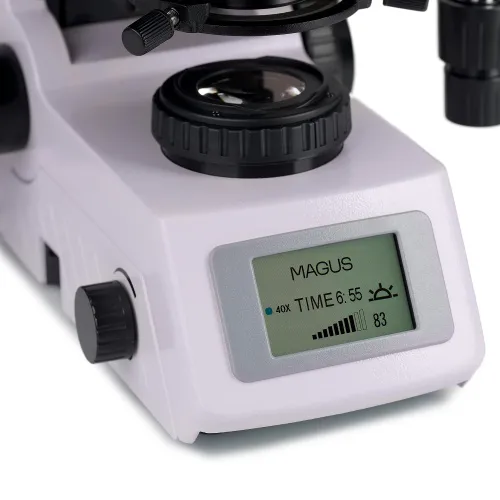

Állapotjelző LCD-képernyő

A mikroszkóp alján található LCD-képernyő megjeleníti az objektív nagyítását, a fényforrás fényerejét és színhőmérsékletét, valamint a működési módot ("alvó", "eco"). A felhasználó a képernyő és két gomb segítségével beállíthatja a fényerőt, zárolhatja a fényerő-beállítást, valamint beállíthatja az alvó üzemmódot és az automatikus kikapcsolási időzítőt.

Ergonomikus kialakítás

A fizikai diszkomfort fáradtságot okoz és csökkenti a termelékenységet. A mikroszkóp ergonomikus kialakítása fontos szerepet játszik a mindennapi tudományos kutatómunkában. A MAGUS Lum 460L gondoskodik a felhasználó kényelméről munkavégzés során. A szemlencsetubusok elforgatásával beállíthatod a nézési magasságot, így elkerülheted a hát- és nyakfájdalmat. A fókuszállító gombok a készüléktest alján találhatók. A felhasználónak nem kell megerőltetnie a kezét. A szerkezet gördülékeny mozgásának köszönhetően a felhasználó könnyedén fókuszálhat az objektumra. A mikroszkóp minimális kézmozdulattal működtethető, mivel a hosszú tárgyasztalvezérlő fogantyú és a finomfókuszálási gomb ugyanazon a munkaterületen található. A mikroszkóp speciális hordozófogantyúval van ellátva. A kialakításnak köszönhetően a tápkábel rejtett helyen található, ami nemcsak a munkahelyi esztétikát javítja, hanem fokozza a mikroszkóp biztonságos hordozását, valamint leegyszerűsíti a készülék tárolását is.

Tartozékok

Kifejezetten ehhez a mikroszkóphoz tervezett tartozékok sora áll rendelkezésre. Az opcionális objektívek további nagyítást tesznek lehetővé. A szemlencsék kiterjesztik a mikroszkóp nagyítási tartományát. Az opcionális szemlencsék segítenek maximálisan kihasználni az Ön által leggyakrabban használt objektívben rejlő lehetőségeket. A fáziskontraszt-eszköz, a sötét látóterű csúszka és a polarizátor/analizátor készlet több kontraszttechnikát tesz lehetővé, így a világos látótérben láthatatlan mintákat is tanulmányozhatja. A digitális kamera a mikroszkóp képét egy monitorra adja ki, fájlokat tárol, a szoftver pedig valós idejű méréseket végez a mintákról. Egy opcionális adapter megnöveli a minta képének nagyítását a monitoron. A kalibrációs tárgylemez objektumok mérésére szolgál, és egy skála vagy a kamera szoftvere segítségével a szemlencsével kombinálható.

Alternatív modellek

A MAGUS Lum 460L a következő modellek alternatívája: Carl Zeiss Primostar 3, Leica DM 1000, Leica DM 1000LED, Leica DM 2000, Leica DM 2000LED, Olympus CX 33.

Főbb jellemzők:

• Fluoreszcenciát kibocsátó minták vizsgálata gerjesztő fénynek kitéve
• Mikroszkópos technikák: fényvisszavert fényű fluoreszcencia, áteső fényű világos látótér
• Magasságban állítható trinokuláris fej, amely igazodik a felhasználóhoz; függőleges tubus digitális kamera felszereléséhez és 50/50 fénymegosztás
• Kódolt revolverfej: a fényforrás fényereje automatikusan hozzáigazodik a kiválasztott objektívhez
• Az áteső fényű világítást energiatakarékos, akár 50 000 óra élettartamú 3 W-os LED biztosítja
• Áteső Köhler világítás, központosított és állítható magasságú kondenzor objektívnagyítási jelölésekkel
• Intelligens áteresztett fényvezérlő rendszer: automatikus fényerő-választás, fényerőzár, automatikus kikapcsolási időzítő és LCD-állapotkijelző
• X-tengelyű beállítóállvány nélküli tárgyasztal hosszú vezérlőfogantyúval a kényelmes működtetés érdekében
• Ergonomikus állvány hordozófogantyúval és a tápkábelek rejtett elhelyezése
• Kompatibilis, opcionális tartozékok széles választéka

Csomag:

• Beépített tápegységű állvány, áteső fényforrás, fókuszáló mechanizmus, tárgyasztal, kondenzortartó, revolverfej
• Abbe kondenzor
• Motoros fluoreszcens egység
• B/G/UV fluoreszcens szűrőkockák
• Háromszemlencsés mikroszkópfej
• Sík-akromatikus objektív Plan 4x/0,10 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 10x/0,25 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 40x/0,65 ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 100x/1,25 olaj ∞/0,17 (rugós szerkezetű), parfokális távolság: 60 mm
• 10x/22 mm szemlencse nagy betekintési távolsággal és dioptriakorrigálással (2 db)
• Szemkagyló (2 db)
• C-foglalat adapter
• A mikroszkóp tápkábele
• Tápegység a fluoreszcens egységhez
• Porvédő
• Használati útmutató és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 10x/22 mm szemlencse irányzékkal
• 10x/22 mm hajszálkeresztes szemlencse
• 12,5x/16 mm szemlencse (2 db)
• 15x/16 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 30x/8 mm szemlencse (2 db)
• Sík-akromatikus objektív Plan 2x/0,06 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 20x/0,40 ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 60x/0,80 ∞/0,17, parfokális távolság: 60 mm
• Sík-apokromatikus objektív Plan Apo 60x/1,42 olaj ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 100x/1,10 ∞/0,17 víz, parfokális távolság: 60 mm
• Sík fél-apokromatikus fluoreszcens objektívek készlete: 4x, 10x, 20x, 40x, 100x (olaj); ∞/0,17; parfokális távolság 60 mm
• Fáziskontrasztos eszköz: fáziscsúszkakészlet, kiegészítő központosító teleszkóp, fázisobjektív-készlet
• Fáziskontraszt eszköz: fáziskontraszt-kondenzor, fázisobjektívek, kiegészítő központosító teleszkóp
• Sötét látóterű csúszka
• Száraz sötét látóterű kondenzor NA 0,7–0,9
• Olajjal működő, sötét látóterű kondenzor NA 1,3–1,26
• Polarizátor-/analizátor-készlet
• Digitális kamera
• Kalibrációs tárgylemez
• Színes szűrőkészlet (kék, zöld, sárga, matt üveg)
• C-foglalat adapter
• Monitor
