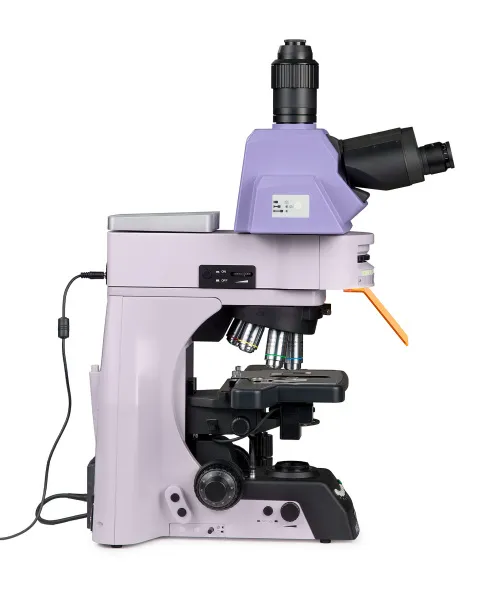

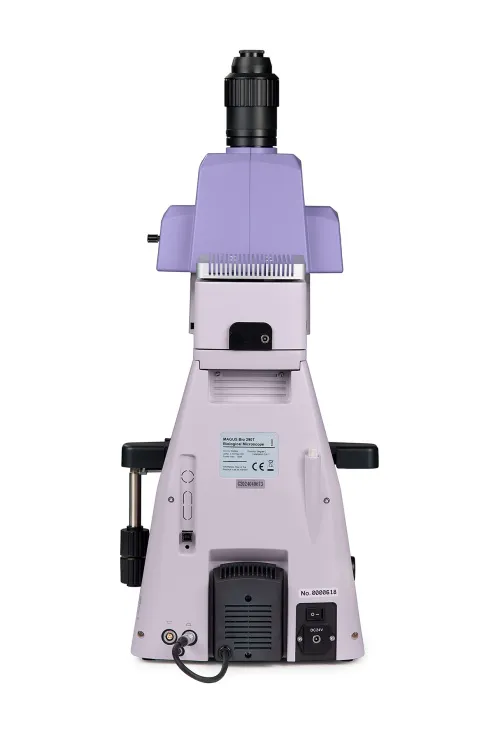

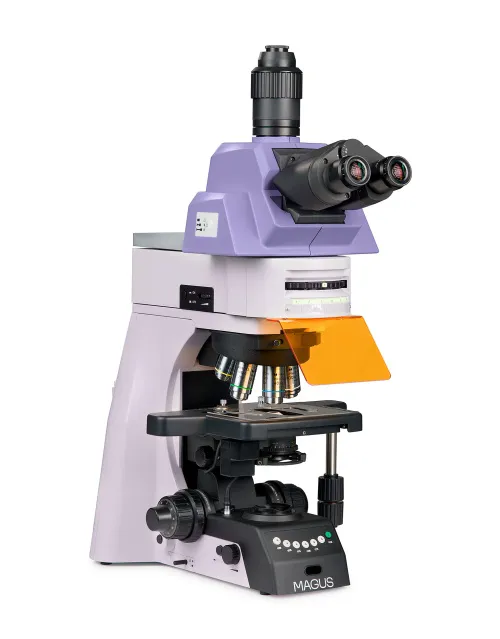

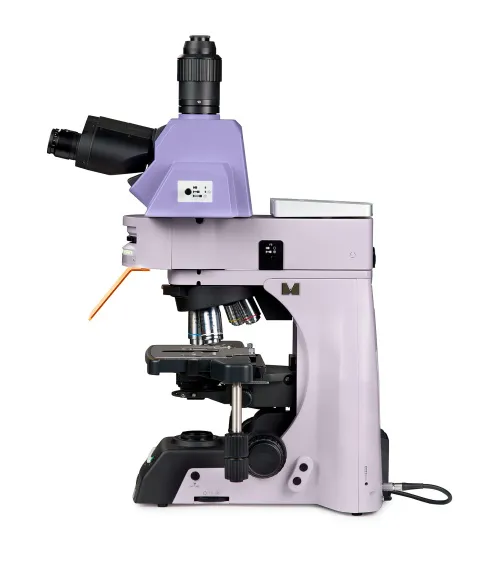

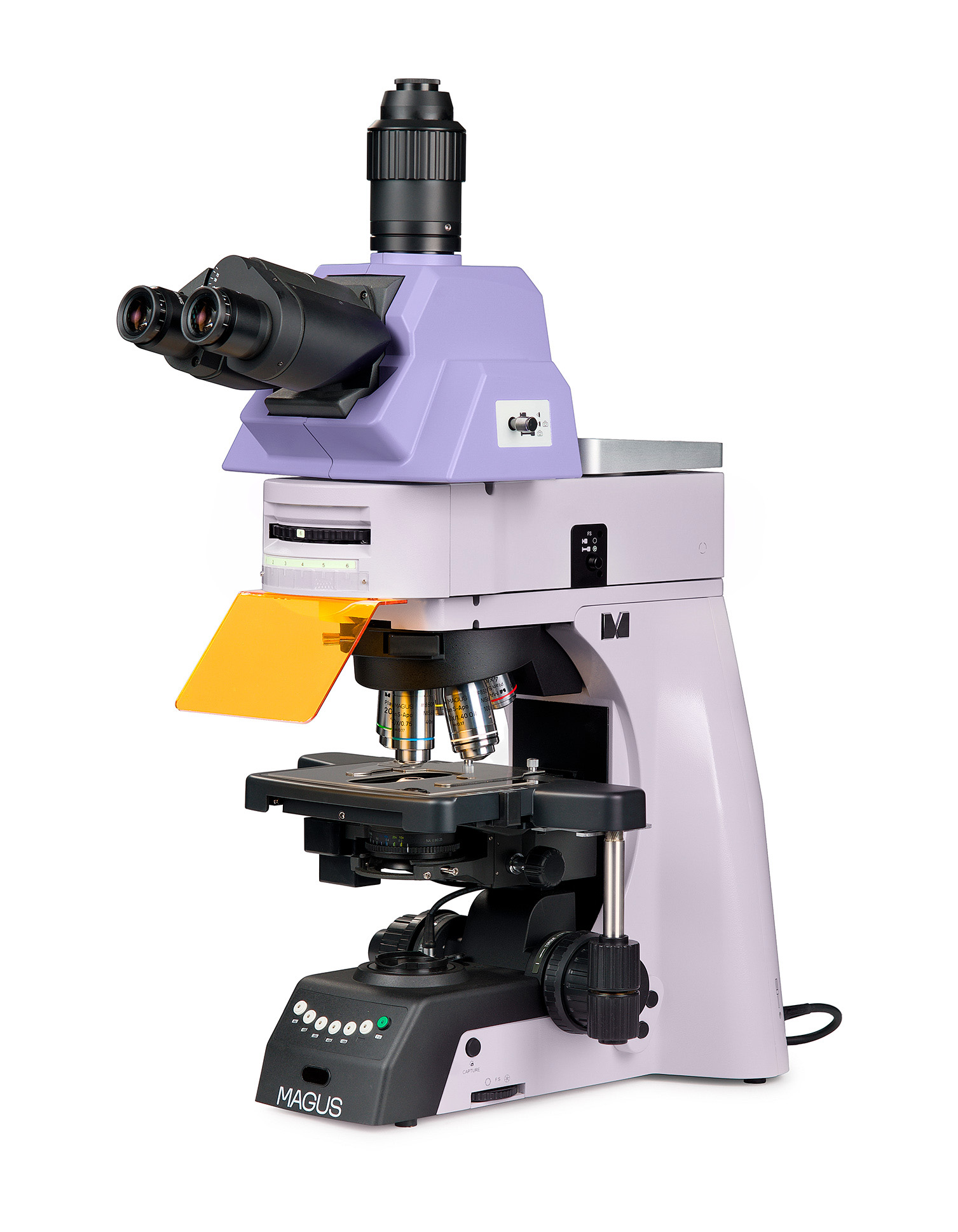

MAGUS Lum 490L fluoreszcens mikroszkóp

Ez egy kutatási célú mikroszkóp, amely a minták fluoreszcenciás, visszavert fényben, valamint világos látóteres, átmenő fényben történő vizsgálatára szolgál. A kiegészítő tartozékok felszerelése lehetővé teszi a sötét látóterű, a fáziskontrasztos, a differenciál-interferencia kontrasztos és a polarizációs vizsgálati technikák alkalmazását. A motorizált revolverfej és kondenzor automatizálja az objektívek közötti váltás folyamatát, valamint a világítási rendszer adott objektívhez történő beállítását. A felhasználót nem terelik el a beállítások, így teljes mértékben a kutatásra koncentrálhat, ami felgyorsítja a munkafolyamatokat. A fluoreszcens mikroszkópia azon alapul, hogy egyes anyagok világítanak, amikor a spektrum egy adott részének megfelelő fénynek vannak kitéve. A visszavert fényű megvilágító négy fluoreszcenciaszűrő-kockát tartalmaz, amelyek optimális feltételeket biztosítanak a fluoreszcencia gerjesztéséhez a kék, zöld, ultraibolya és vörös emissziós hullámhossztartományokban. A mikroszkópot orvosi intézményekben és laboratóriumokban, kutatószervezetekben, igazságügyi szakértői központokban, ipari és környezetvédelmi intézményekben, gyógyszergyárakban és oktatási intézményekben használják.

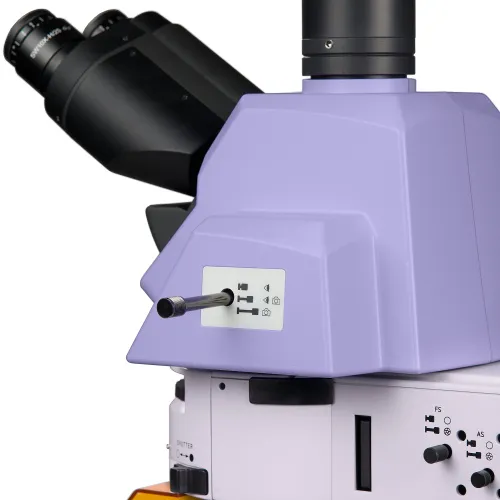

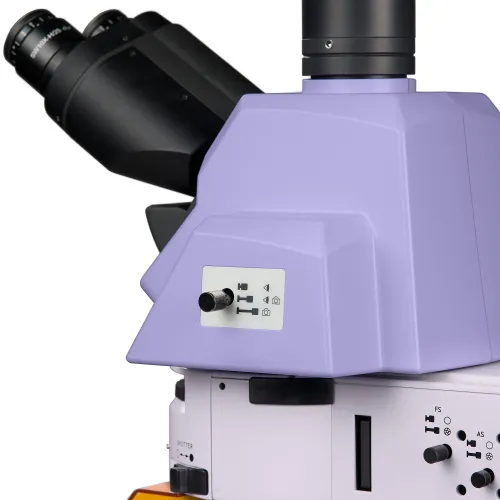

Mikroszkóp fejrész

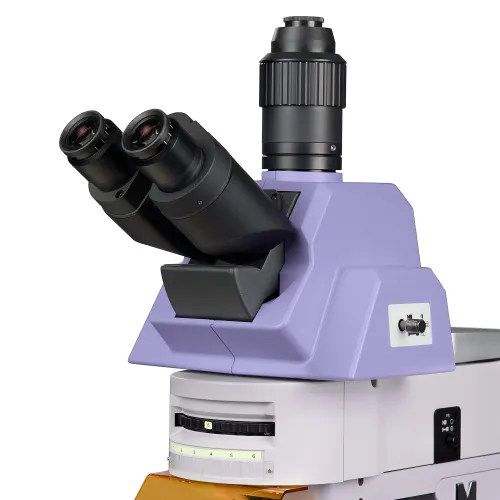

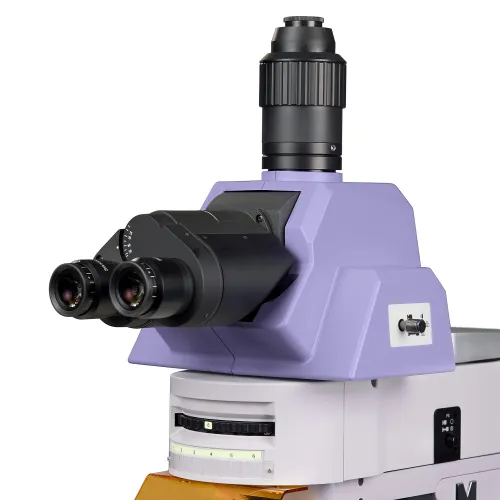

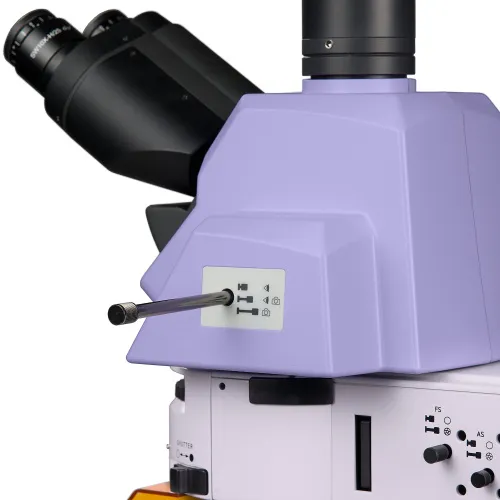

Háromszemlencsés fejrész végtelenre korrigált optikai elemekkel. A felhasználó 0° és 35° között kiválaszthatja a mikroszkóp fejrészének számára legkényelmesebb dőlésszögét. A digitális kamera a függőleges tubusra van szerelve. A fénynyaláb felosztása 0/100, 100/0 vagy 80/20 arányú. Az alapfelszereltséghez 10x/25 mm-es szemlencsék tartoznak dioptriaállítással és magas betekintési ponttal, amelyek szemüveggel is kényelmesen használhatók.

Revolverfej

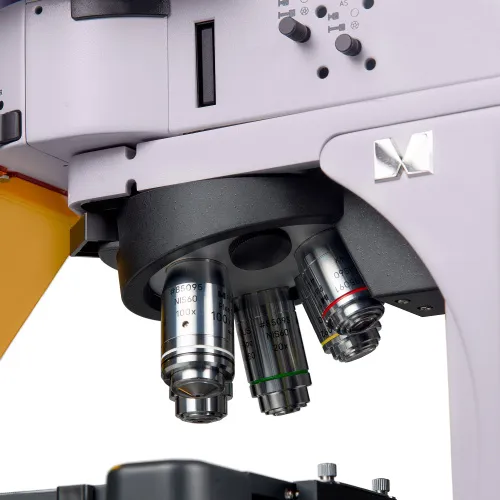

A 6 objektívhez készült motoros revolverfej a megfigyelőtől elfelé, az állvány felé tájolt: a felhasználó látja az optikai útvonalba behelyezett objektívet, a tárgyasztal feletti terület pedig szabadon marad. A szabad nyílásba egy további objektív is beszerelhető az extra nagyítás eléréséhez. A revolverfej felett egy csatlakozós nyílás található, amely analizátor, illetve differenciál-interferencia kontrasztos csúszka behelyezésére szolgál.

Sík fél-apokromatikus fluoreszcens objektívek

Az objektívek fluoritból készülnek, amely egy olyan ásvány, amely a hullámhosszak széles tartományában nagyfokú átlátszóságot biztosít, autofluoreszcencia és kettőstörés nélkül, korrigált másodlagos spektrummal. A nagy numerikus apertúra növeli az objektív felbontóképességét. A szemlencsében és a digitális fényképezőgépen látható kép tisztább, nagyobb kontrasztú és erősebb fényű mint a szokásos sík akromatikus objektívvel. A sík fél-apokromatikus objektívek színhibája négy színre korrigált, a szférikus aberrációja három színre korrigált, és a mezőgörbülete a látómező átmérő 90%-ára korrigált. A 4x objektív használható fedőlemezes vagy anélküli mintákhoz is. A 10x-es, 20x-os, 40x-es és 100x-os objektívek 0,17 mm vastag fedőlemezzel ellátott minták megfigyelésére szolgálnak. A 100x objektív támogatja az olajimmerziós technikát. Az összes objektív végtelenre korrigált tubushosszúsághoz készült. A parfokális távolság 60 mm.

A revolverfej távvezérlése

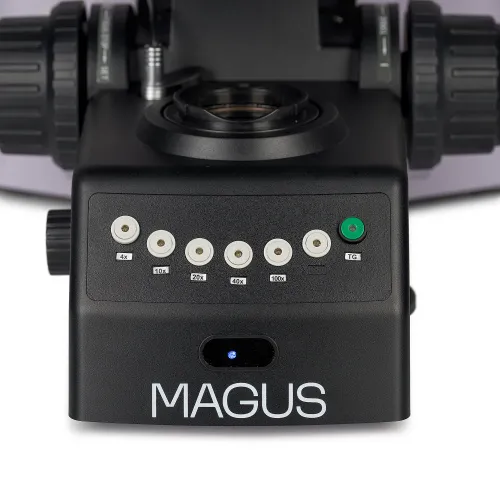

A mikroszkóp előlapján objektívválasztó gombok találhatók. Gombnyomásra a forgófej automatikusan a kiválasztott objektívet működési helyzetbe állítja. A két leggyakrabban használt objektív közötti váltáshoz külön gomb használható. A fókuszállító gombok mellett – a váz mindkét oldalán – találhatók a revolverfej forgatására szolgáló gombok. A világítás és a kondenzor elülső lencséjének helyzete automatikusan a kiválasztott objektívhez igazodik. Ezek a funkciók javítják a felhasználó kényelmét, sebességét és hatékonyságát.

A fényerő kényelmes szinten tartása áteresztett fényben nagyításváltás közben

A különböző nagyítású objektívek különböző intenzitással továbbítják a fényt, így amikor objektívet vált, mindig be kell állítani a fényerőt. A nagyobb nagyítású objektívről kisebb nagyításúra váltás szemfáradtságot okoz, mivel a kép fényereje a szemlencsékben hirtelen megnő. A MAGUS Lum 490L, amely intelligens fényerő-szabályozással rendelkezik, megoldja ezt a problémát. A mikroszkóp megjegyzi a felhasználó által kiválasztott minden egyes objektívhez tartozó fényerőt, és a revolverfej elfordításakor automatikusan beállítja ezt a fényerőt. Az intelligens vezérlés csökkenti a fényerő beállításához szükséges időt. A MAGUS Lum 490L növeli a felhasználó komfortérzetét, miközben időt takarít meg még akkor is, amikor a munka során gyakran kell a nagyítások között váltani.

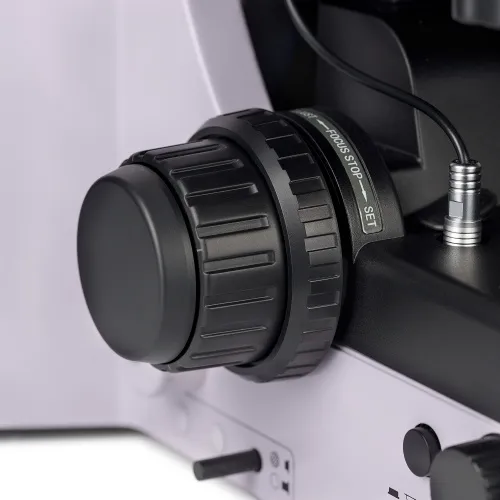

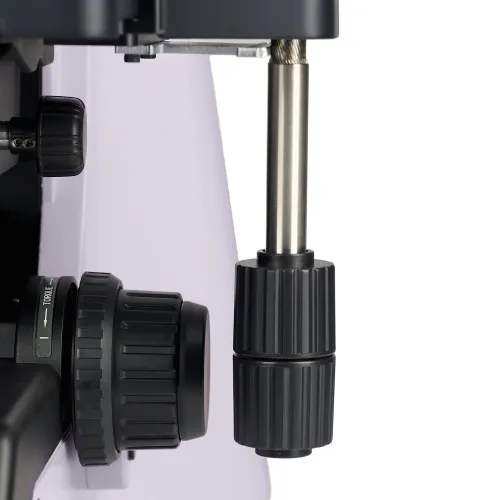

Fókuszáló mechanizmus

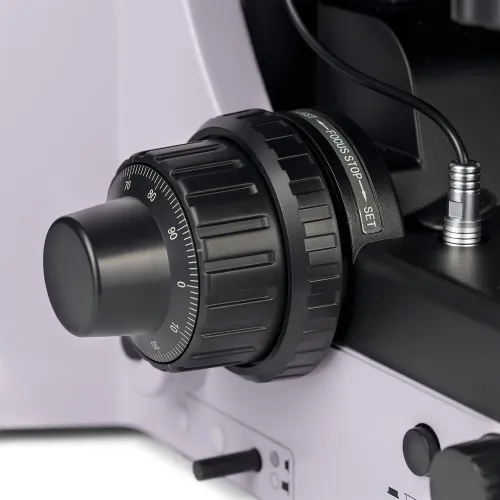

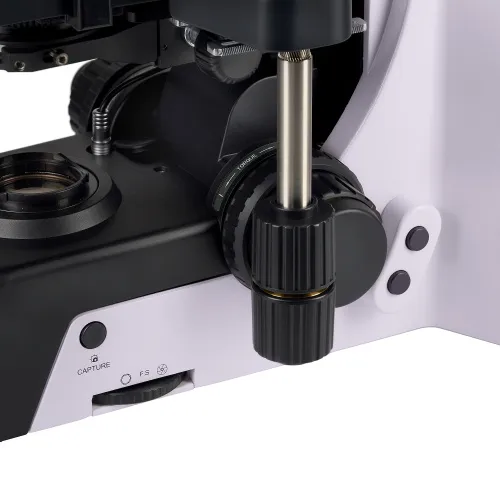

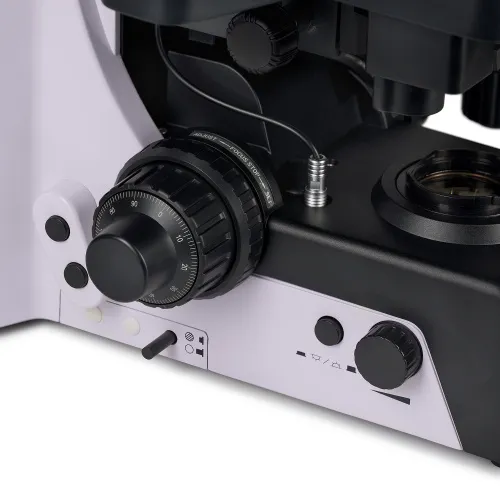

A mikroszkóp alacsony elhelyezésű, koaxiális durva- és finomélesség-állító gombokkal rendelkezik. A kutató az asztalra helyezheti a kezét, így megfigyelés közben kényelmes testhelyzetet vehet fel. A durvafókusz-rögzítő gomb segítségével gyorsan beállítható a mikroszkóp az objektum cseréje után. A gomb a mikroszkóp bal oldalán található, ugyanazon a tengelyen, mint a fókuszáló mechanizmus. A jobb oldalon található gyűrű a durvafókusz-mozgástartomány feszességét állítja be. A felhasználó beállíthatja a munkavégzéshez kényelmes feszültséget.

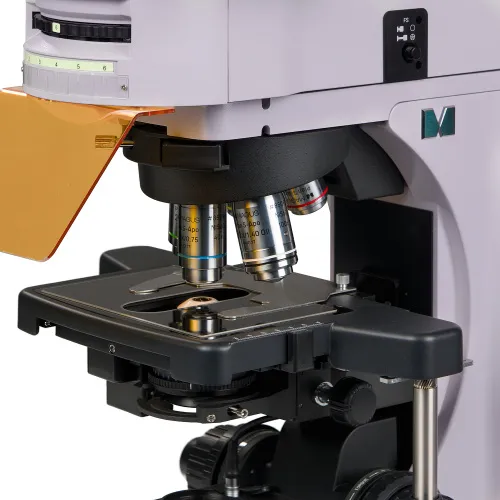

Tárgyasztal

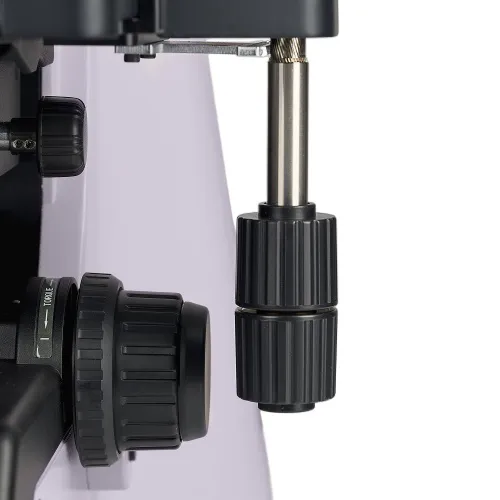

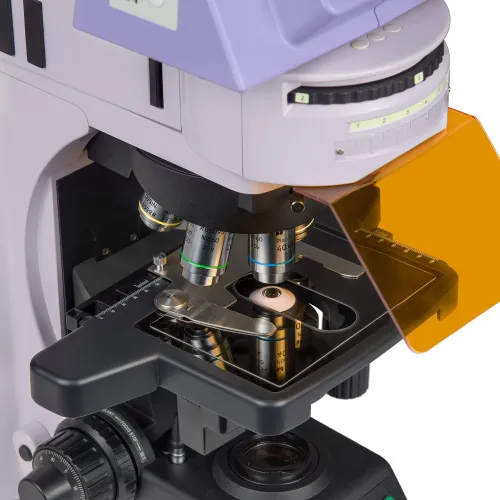

A tárgyasztal lemeze zafírüvegből készült. A zafírüveg keménysége és tartóssága, valamint karcolás- és vegyszerállósága közvetlen második a gyémántüveg után. Az jelentősen felülmúlja a népszerű, vegyileg edzett Gorilla Glass üveget. A Mohs-skála (az ásványi felületek relatív keménységének tízpontos skálája) szerint a Gorilla Glass 6,8, a zafír 9, a gyémánt pedig 10 pontot ér el. A mintatartót két csavar rögzíti, amelyek manuális pásztázás során könnyen eltávolíthatók. A magasságban állítható tárgyasztal-vezérlő gomb kényelmes használatot biztosít, lehetővé téve, hogy a felhasználó keze az asztalon pihenjen, így fáradtságmentes a munka. A vezérlőgomb feszültségállítással is rendelkezik, így kiválasztható az optimális forgási ellenállás a sima és precíz mintamozgatás érdekében.

Epi‑fluoreszcens megvilágító

A feltétben egy 5 állású forgó revolver található, négy különböző hullámhosszú fluoreszcenciaszűrővel: szélessávú kék (В), zöld (G), ultraibolya (UV) és keskenysávú vörös (R). A szűrő a gyűrű elforgatásával választható ki. A tár egyik állása a világos látóterű megfigyelésnek felel meg. Az állítható látómező-rekesz korlátozza a megvilágított területet. A gerjesztő fényforrások LED-ek. A LED-ek azonnal elérik a felhasználó által beállított fényerősséget. Huzamosabb ideig történő használat esetén sem hevülnek fel, és szükség szerint gyorsan kikapcsolhatók. Így könnyedén oda-vissza lehet váltani a világos látóterű technika és a fluoreszcens technika között. A LED élettartama 50 000 óra. Felsőoktatási célokra az LED-alapú fluoreszcencia ajánlott, mivel ez a legbiztonságosabb megoldás és alig igényel karbantartást.

Kondenzor

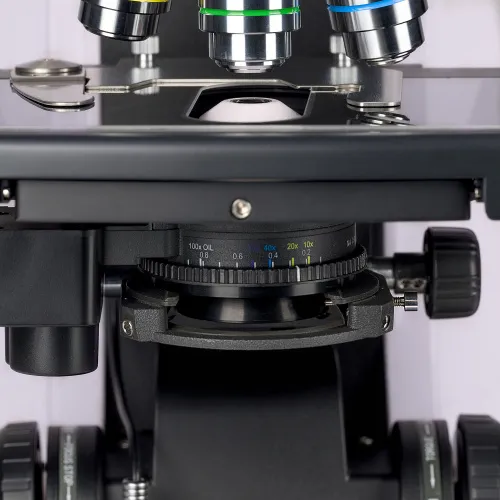

Optimális kondenzor-beállítások minden egyes objektívhez: a lehajtható lencse automatikusan kitér a fénynyaláb útjából a kisebb nagyítású objektívek esetén, a 10x-nél nagyobb nagyítású objektívek esetén pedig visszaáll az eredeti helyzetébe. Eggyel kevesebb manuális lépés – a gyors és kényelmes kezelhetőség érdekében. A felhasználó egyedileg is beállíthatja a lehajtható lencse pozícióját meghatározott megfigyelésekhez. A kondenzor állítható magasságú és központosítható. Rögzítés típusa: fecskefark. A kondenzor gyűrűje állítja be az íriszfényrekeszt. A kondenzorvázon fehér rekesznyílás-jelölések, illetve az objektív nagyításának a színjelölései láthatók, a gyűrűn pedig egy indikátorjelzés található. Nagy kontrasztú kép eléréséhez ajánlott a nyílásrekeszt a használt objektívhez tartozó értéknél kissé kisebb értékre állítani.

Áteső fényes világítás

Az áteső fényű világítást egy 3 W-os LED biztosítja. A színhőmérséklet a fényerő módosításakor nem változik. A LED élettartama 50 000 óra.

Áteső fényű Köhler-világítás

A fényforrás a mikroszkóp hátulján helyezkedik el, a fény tükrön keresztül jut a gyűjtőlencsére. A kép kontrasztját a kondenzor rekesznyílása szabályozza, míg a megvilágított terület méretét a mezőrekesz határozza meg. A mezőapertúra vezérlése a váz alján, a fókuszállító terület mellett, jobb oldalon található. Ez leegyszerűsíti a Köhler világítás beállítását. A Köhler világítás javítja a megfigyelt minta képminőségét: minden egyes objektívvel elérhető a maximális felbontás, és a látómező egyenletesen kerül megvilágításra anélkül, hogy a széleken sötétedés jelentkezne. A minta élesre állítható, a szórt fény kiküszöbölhető, és a kontraszt fokozható.

Ergonomikus kialakítás

A fizikai diszkomfort fáradtságot okoz és csökkenti a termelékenységet. A mikroszkóp ergonomikus kialakítása fontos szerepet játszik a mindennapi tudományos kutatómunkában. A MAGUS Lum 490L gondoskodik a felhasználó kényelméről munkavégzés során. A motorizált alkatrészek felgyorsítják a folyamatokat és egyszerűbbé teszik az ismétlődő feladatokat gyakori objektívváltás esetén. Az állítható fej lehetővé teszi a kényelmes betekintési szög beállítását, csökkentve a nyak- és hátizmok terhelését. A fókuszállító gombok a készüléktest alján találhatók. A felhasználónak nem kell megerőltetnie a kezét. A szerkezet gördülékeny mozgásának köszönhetően a felhasználó könnyedén fókuszálhat az objektumra. A mikroszkóp minimális kézmozdulattal működtethető, mivel a hosszú tárgyasztalvezérlő fogantyú és a finomfókuszálási gomb ugyanazon a munkaterületen található.

Tartozékok

Kifejezetten ehhez a mikroszkóphoz tervezett tartozékok sora áll rendelkezésre. Az opcionális objektívek további nagyítást tesznek lehetővé. A szemlencsék kiterjesztik a mikroszkóp nagyítási tartományát. Az opcionális szemlencsék segítenek maximálisan kihasználni az Ön által leggyakrabban használt objektívben rejlő lehetőségeket. A fáziskontraszt-, sötétlátóteres-, polarizációs- és DIC-rendszerek opcionális tartozékai bővítik a mikroszkópos technikák körét, így olyan minták is vizsgálhatók, amelyek világos látómezőben nem láthatók. A digitális kamera a mikroszkóp képét egy monitorra adja ki, fájlokat tárol, a szoftver pedig valós idejű méréseket végez a mintákról. A kalibrációs tárgylemez objektumok mérésére szolgál, és egy skála vagy a kamera szoftvere segítségével a szemlencsével kombinálható.

Alternatív modellek

A MAGUS Lum 490L a következő modellek alternatívájaként tekinthető: Carl Zeiss Axiscope 5, Leica DM 2500, Leica DM 2500LED, Leica DM 3000, Leica DM 3000LED, Nikon ECLIPSE Ci, Nikon ECLIPSE Ni, Nikon ECLIPSE Si, Olympus BX 53, Olympus BX43 BX53 Fluo Evident.

Főbb jellemzők:

• Fluoreszcenciát kibocsátó minták vizsgálata gerjesztő fénynek kitéve
• Mikroszkópos technikák: fényvisszavert fényű fluoreszcencia, áteső fényű világos látótér
• Függőleges kameraporttal, állítható dőlésszöggel és fénynyaláb-osztási aránnyal rendelkező háromszemlencsés fej: 0:100, 100:0 vagy 80:20
• Motoros forgófej, amely az alsó állványon elhelyezett ergonomikus gombokkal vezérelhető az objektívek egyérintéses váltásához
• Nagy felbontóképességű sík fél-apokromatikus fluoreszcens objektívek
• Áteső fényű világítás: energiatakarékos, akár 50 000 óra élettartamú 3 W-os LED
• Köhler-megvilágítás és motoros kondenzor lehajtható lencsével
• Intelligens világításvezérlő rendszer átmenő fényben: automatikus fényerő-kiválasztás a használt objektív cseréjekor
• A tárgyasztal zafírüveglappal és hosszú vezérlőkarral rendelkezik a kényelmes használathoz
• Kompatibilis, opcionális tartozékok széles választéka

Csomag:

• Fókuszáló mechanizmussal, öko üzemmód-támogatással, a revolverfej félautomata vezérlésével és kondenzorral ellátott állvány
• Átmenő fényű LED-lámpaház (az állványra szerelve)
• Motoros revolverfej (az állványra szerelve)
• Tárgyasztaltartó kondenzorfoglalattal
• Tárgyasztal mintatartókkal
• Motoros Abbe-kondenzor felhajtható lencsével
• Epi‑fluoreszcens megvilágító
• B/G/UV/R fluoreszcens szűrőkockák
• Háromszemlencsés mikroszkópfej
• Sík fél-apokromatikus fluoreszcens objektív PlanF S-Apo 4x/0,13 ∞/– SzM 17 mm, parfokális távolság: 60 mm
• Sík fél-apokromatikus fluoreszcens objektív PlanF S-Apo 10x/0,30 ∞/0,17 SzM 16 mm, parfokális távolság: 60 mm
• Sík fél-apokromatikus fluoreszcens objektív PlanF S-Apo 20x/0,50 ∞/0,17 SzM 2,7 mm, parfokális távolság: 60 mm
• Sík fél-apokromatikus fluoreszcens objektív PlanF S-Apo 40x/0,75 ∞/0,17 SzM 1,4 mm, parfokális távolság: 60 mm
• Sík fél-apokromatikus fluoreszcens objektív PlanF S-Apo 100x/1,30 olaj ∞/0,17 SzM 0,18 mm, parfokális távolság: 60 mm
• 10x/25 mm szemlencse nagy betekintési távolsággal és dioptriakorrigálással (2 db)
• Szemkagyló (2 db)
• 1x C-foglalatú adapter
• Hálózati adapter és kábel mikroszkóphoz
• Hálózati adapter és tápkábel az epifluoreszcens feltéthez
• Porvédő
• Használati útmutató és garanciajegy

Igény esetén rendelkezésre áll:

• Sík-akromatikus objektív Plan 2x/0,06 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 60x/0,80 ∞/0,17, parfokális távolság: 60 mm
• Sík-apokromatikus objektív Plan Apo 60x/1,42 olaj ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 100x/1,10 víz ∞/0,17, parfokális távolság: 60 mm
• 10x/22 mm skálázott szemlencse
• 10x/22 mm szemlencse irányzékkal
• 10x/22 mm hajszálkeresztes szemlencse
• 12,5x/16 mm szemlencse (2 db)
• 15x/16 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 30x/8 mm szemlencse (2 db)
• Fáziskontraszt eszköz: fáziskontrasztos kondenzor, fázisobjektív-készlet, centráló teleszkóp
• Sötét látóterű kondenzor NA 0,7–0,9
• Immerziós sötét látóterű kondenzor NA 1,3–1,26
• Differenciál interferenciakontraszt (DIC) egység
• Epi-fluoreszcens egység higanylámpaházzal, fluoreszcens szűrőkockákkal és a higanylámpa tápegységével
• Polarizátor-/analizátor-készlet
• Digitális kamera
• Kalibrációs tárgylemez
• Monitor
• Színes szűrőkészlet (kék, zöld, sárga, matt üveg)
