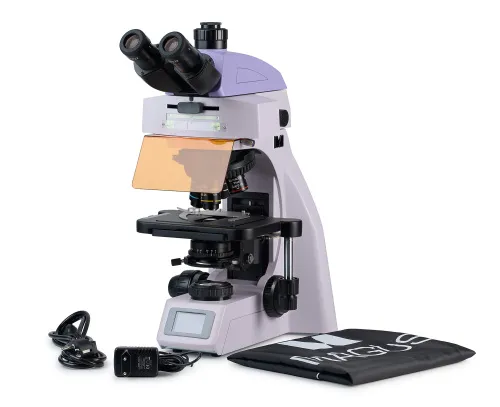

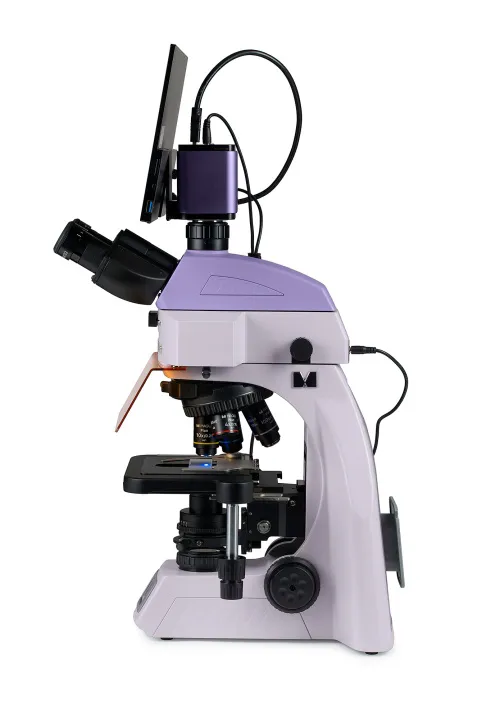

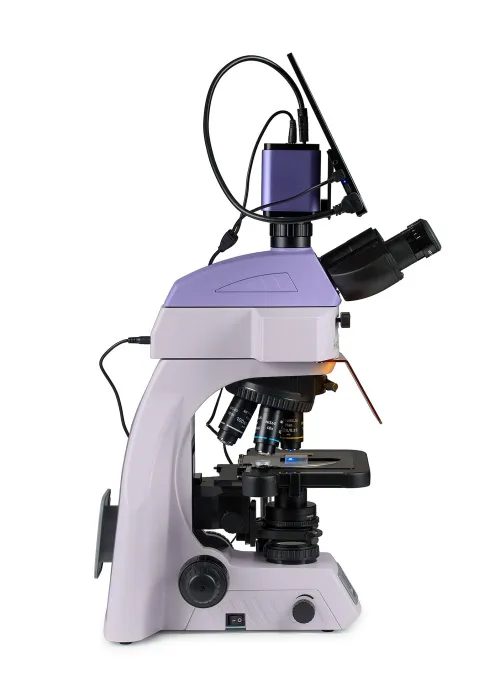

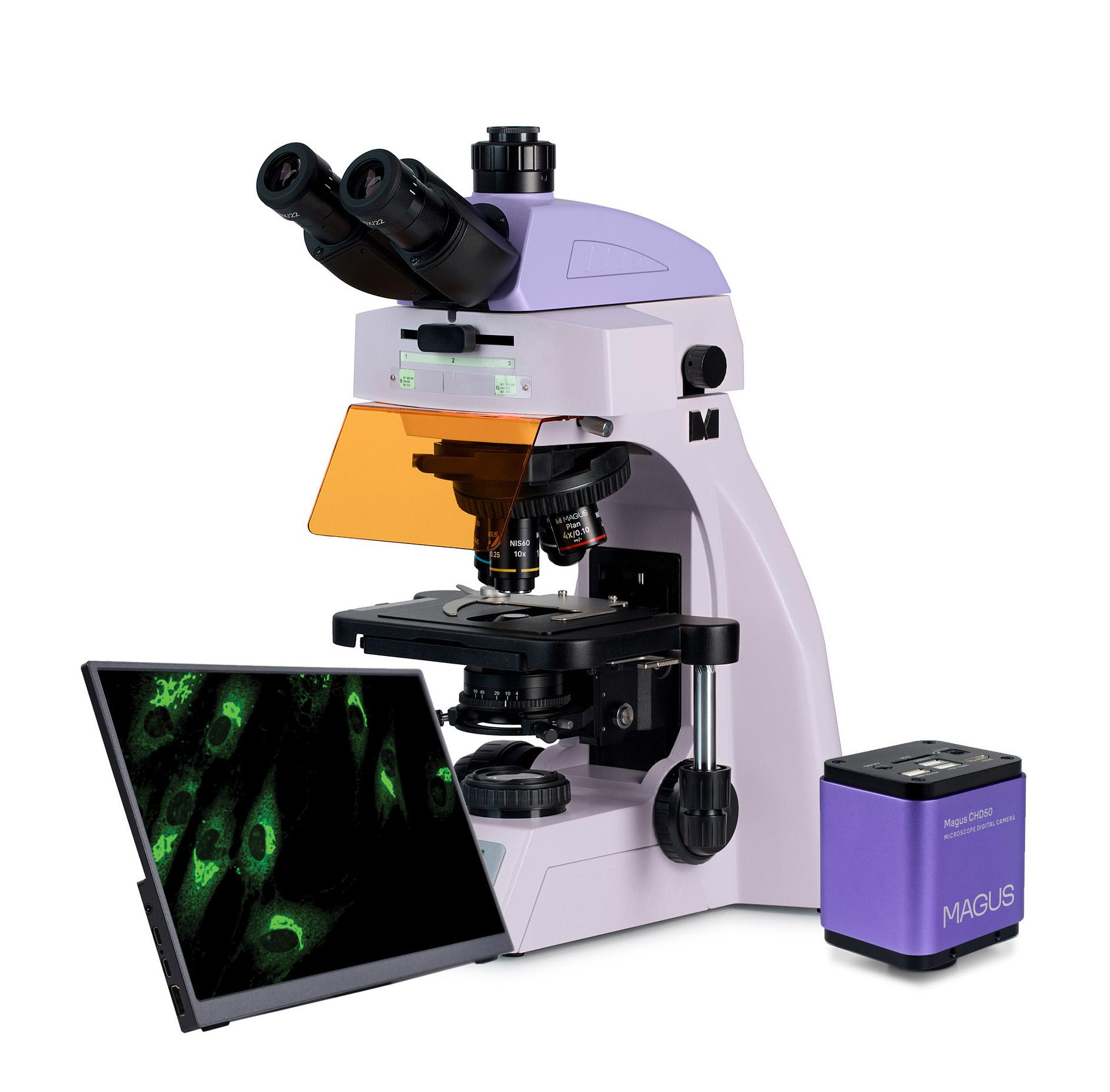

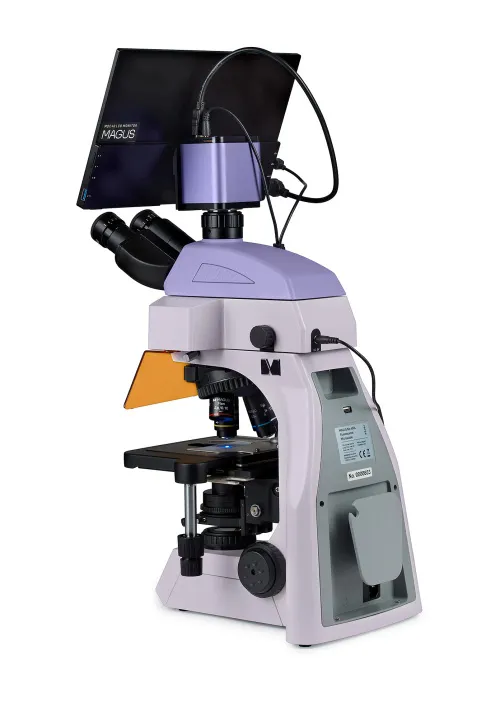

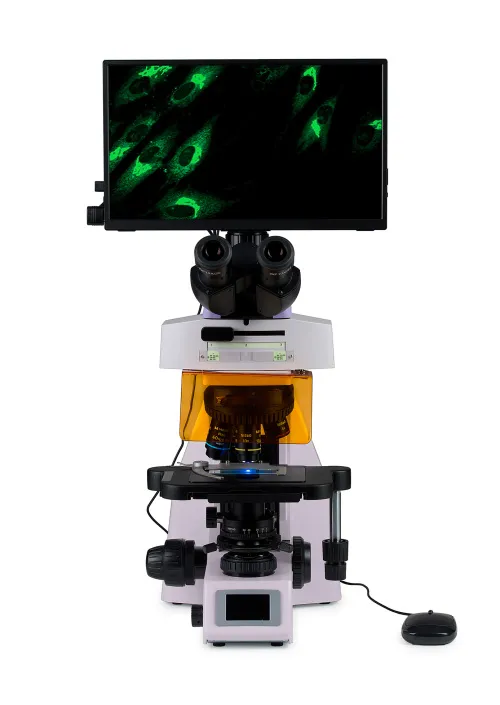

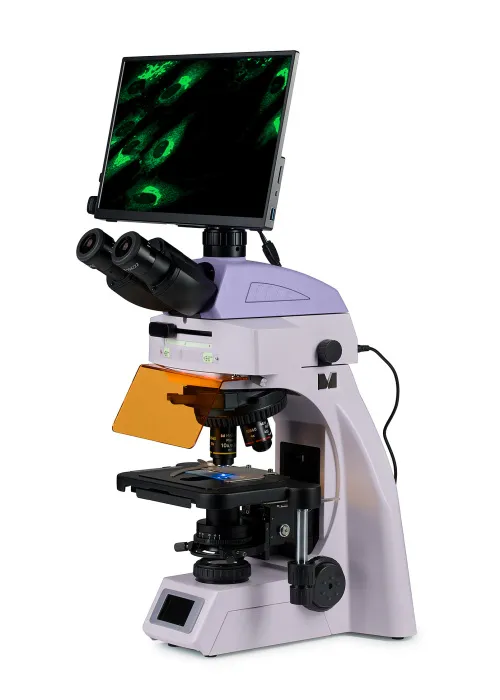

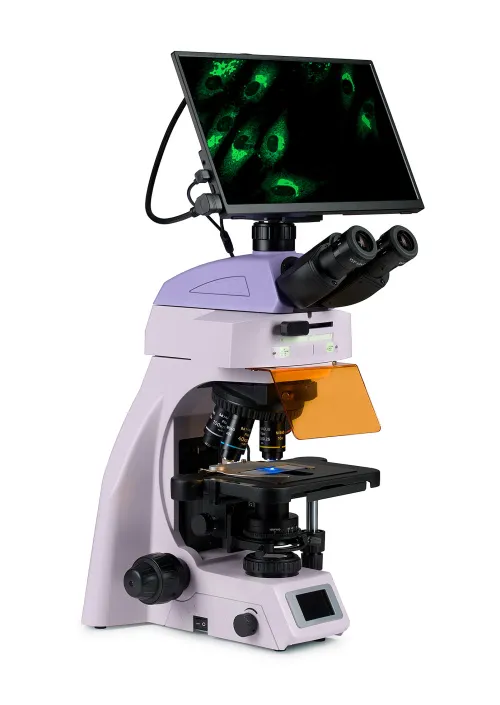

MAGUS Lum D450L LCD fluoreszcens digitális mikroszkóp

A mikroszkópot úgy tervezték, hogy a mintákat visszavert fényben fluoreszcens technikával, illetve áteresztett fényben világos látótér technikával lehessen megfigyelni. Opcionális tartozékokkal sötét látótér, egyszerű polarizációs és fáziskontrasztos megfigyelés is lehetséges. A kódolt revolverfej fenntartja a kényelmes fényerősséget az objektívek közti váltáskor. A mikroszkóp világításának intelligens vezérlése kényelmesebbé és gyorsabbá teszi a kutató mindennapi munkáját. Az "okos" funkciók segítségével a diákok könnyebben el tudnak helyezkedni a szakmában, és szerzik meg a szükséges szakmai tapasztalatot. A fluoreszcens mikroszkópia azon alapul, hogy egyes anyagok világítanak, amikor a spektrum egy adott részének megfelelő fénynek vannak kitéve. A MAGUS Lum D450L mikroszkóp esetén az objektumok kék és zöld fénnyel vannak megvilágítva. A kibocsátott fény hullámhossza nagyobb lesz, mint a gerjesztő fény hullámhossza. A minta zöldessárga, illetve piros fénnyel világít. Egyes minták maguktól is, míg mások csak fluorokróm kezelés után világítanak. A mikroszkóp 8 MP-es kamerával és három videojel-továbbító csatlakozóval rendelkezik: HDMI, USB 2.0 és WLAN. Egyszerre több eszközhöz is lehet csatlakoztatni: monitorhoz, laptophoz és asztali számítógéphez. A szoftver elemzési és dokumentációs funkciókkal egészíti ki a rendszert. A digitális mikroszkópban található monitor 4K felbontású. A mikroszkópot orvosi intézményekben és laboratóriumokban, kutatószervezetekben, igazságügyi szakértői központokban, ipari és környezetvédelmi intézményekben, gyógyszergyárakban és oktatási intézményekben használják.

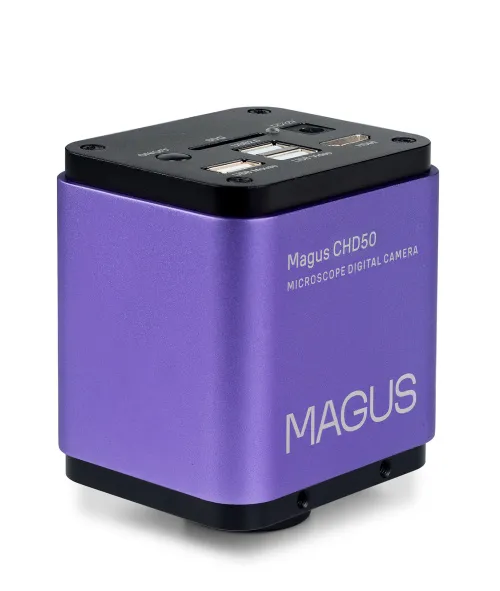

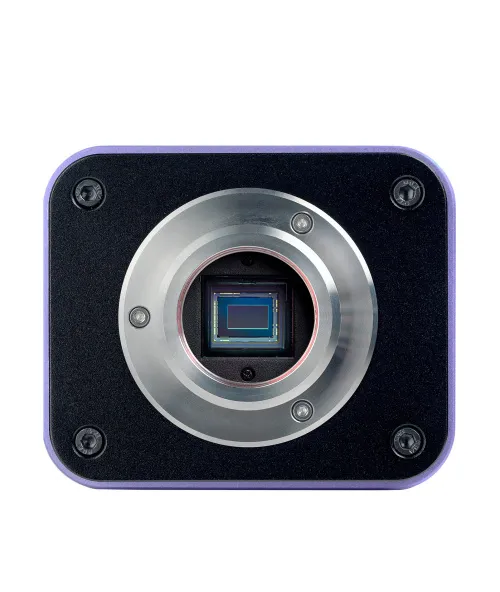

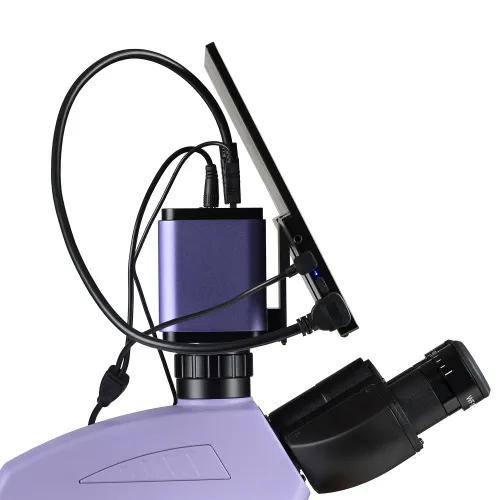

Digitális kamera

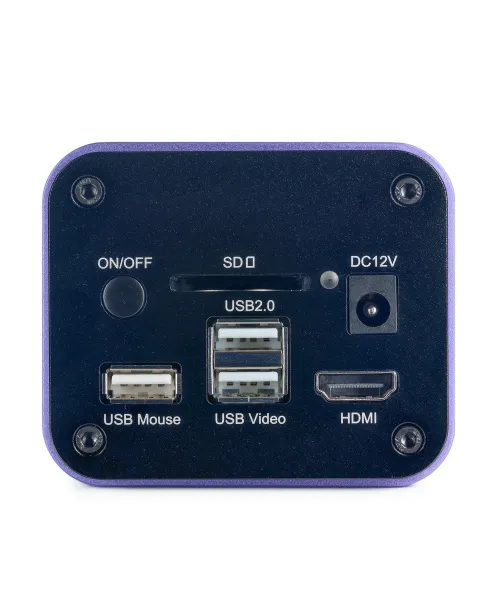

A MAGUS CHD50 egy digitális, autofókusz funkcióval rendelkező HDMI-kamera, amely három videointerfészt támogat. A kamera 8 megapixeles érzékelővel rendelkezik, és valósághű, 4K felbontású (3840x2160 px) képeket készít, valamint a monitor felbontásától függően automatikusan vált a 4K és a Full HD között. Az 505 mV-os érzékenységének és alacsony zajszintjének köszönhetően standard gerjesztési módok mellett megbízható fluoreszcenciamegjelenítés érhető el. A kamera egy HDMI csatlakozón keresztül közvetlenül csatlakoztatható TV-hez, monitorhoz vagy projektorhoz. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. WLAN-on vagy USB 2.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik. A kamera C-foglalat adapter segítségével a trinokuláris tubusba szerelhető.

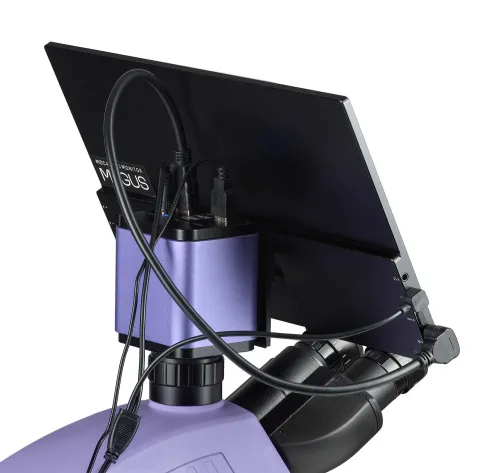

Monitor

A MAGUS MCD40 monitor a mikroszkópra szerelt kamerához csatlakozik, és 4K felbontásban jeleníti meg a valós idejű képet. A képernyő képátlója 13,3 hüvelyk. Az IPS érzékelő világos képet biztosít nagy látószögekkel: ha ferde irányból nézi a monitort, a színek akkor sem torzulnak el. A kijelző elhelyezhető egy összecsukható állványon az asztalon, vagy közvetlenül a kamerára szerelhető, attól függően, hogy a felhasználó számára melyik a kényelmesebb.

Mikroszkóp fejrész

Háromszemlencsés fejrész végtelenre korrigált optikai elemekkel. A szemlencsecsövek fel‑le mozgathatók, és a tengelyük körüli elforgatással változtatják a pozíciójukat. A felhasználó a szemlencse magasságát a saját testalkatához igazíthatja. A digitális kamera a háromszemlencsés tubusba van szerelve. A fénynyaláb fixen 50/50-es felosztású. A függőleges tubus 0,55x nagyítást biztosít. A mellékelt 1x adapterrel párosítva a kameránál kapott végső nagyítás 0,55x. A látómező és a képernyőn megjelenő nagyítás kiszámításához minden objektívnél 0,55x össz-szorzót használj. Az alapfelszereltséghez 10x/22 mm-es szemlencsék tartoznak dioptriaállítással és magas betekintési ponttal, amelyek szemüveggel is kényelmesen használhatók. Lapos gumi szemkagylók védik a szemüveget a karcolódástól.

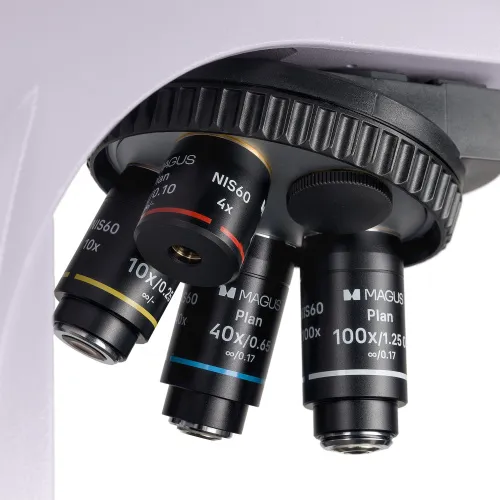

Revolverfej és objektívek

A kódolt revolverfej öt objektívnek biztosít helyet, és a belső rész felé néz: a felhasználó láthatja az optikai útvonalba illesztett objektívet, a tárgyasztal feletti terület pedig szabad marad. A szabad nyílásba egy további objektív is beszerelhető az extra nagyítás eléréséhez. A parfokális távolság 60 mm. A megnövelt, 1,5 mm-es munkatávolsággal rendelkező 40x objektív további védelmet nyújt, hogy az elülső lencse ne érintkezzen az immerziós olajjal a revolverfej forgatásakor. A revolverfej fölött egy dugóval lezárt nyílás található az analizátor számára.

A fényerő kényelmes szinten tartása áteresztett fényben nagyításváltás közben

A különböző nagyítású objektívek különböző intenzitással továbbítják a fényt, így amikor objektívet vált, mindig be kell állítani a fényerőt. A nagyobb nagyítású objektívről kisebb nagyításúra váltás szemfáradtságot okoz, mivel a kép fényereje a szemlencsékben hirtelen megnő. A MAGUS Lum D450L LCD, amely intelligens fényerő-szabályozással rendelkezik, megoldja, okosan kezeli ezt a problémát. A mikroszkóp megjegyzi a felhasználó által kiválasztott minden egyes objektívhez tartozó fényerőt, és a revolverfej elfordításakor automatikusan beállítja ezt a fényerőt. Az intelligens vezérlés csökkenti a fényerő beállításához szükséges időt. A MAGUS Lum D450L LCD növeli a felhasználó komfortérzetét, miközben időt takarít meg még akkor is, amikor a munka során gyakran kell a nagyítások között váltani.

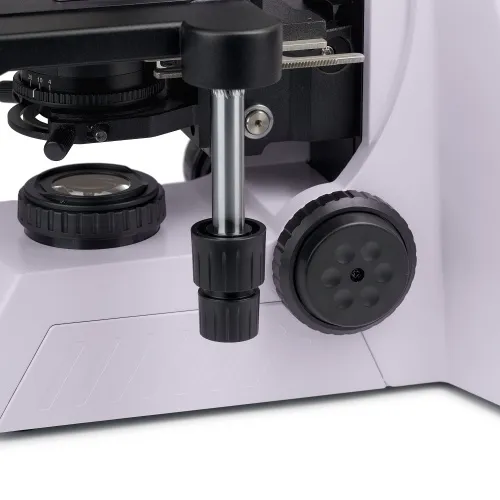

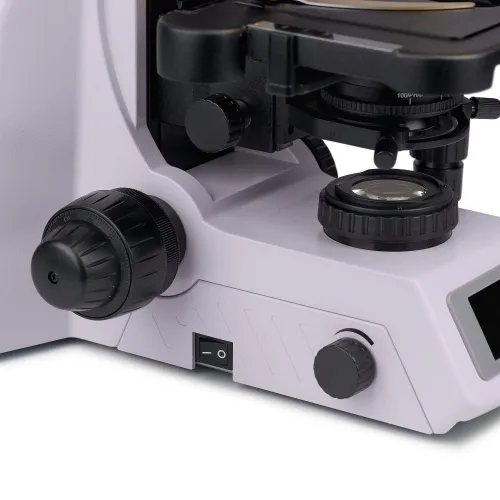

Fókuszáló mechanizmus

Koaxiális durva- és finomfókusz-állító gombok. A durvafókusz-állító gomb a bal oldalon található. A finomfókusz-állító gombok mindkét oldalon megtalálhatók; a jobb oldali gombon speciális mélyedések találhatók az ujjak számára. A bal oldalon található gyűrű a durvafókusz-mozgástartomány feszességét állítja be. A felhasználó beállíthatja a munkavégzéshez kényelmes feszültséget.

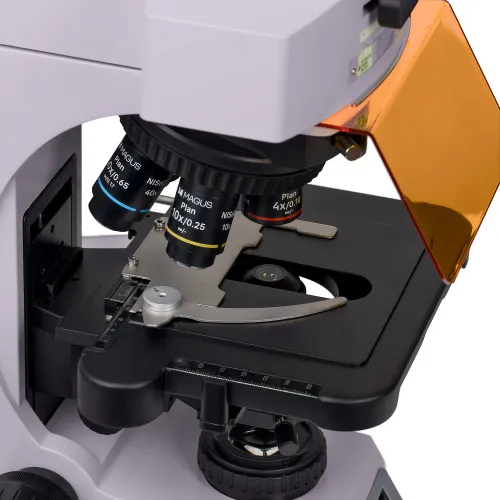

Tárgyasztal

A tárgyasztalon nincs X-tengelyes fogasléc, ami javítja az ergonómiát. A szíjhajtású mechanizmus lehetővé teszi a minta sima mozgását. A mintatartót két csavar rögzíti, amelyek manuális pásztázás során könnyen eltávolíthatók. A hosszú tárgyasztalvezérlő fogantyú biztosítja a felhasználó kényelmét: a kéz megfeszülés nélkül az asztalon nyugodhat.

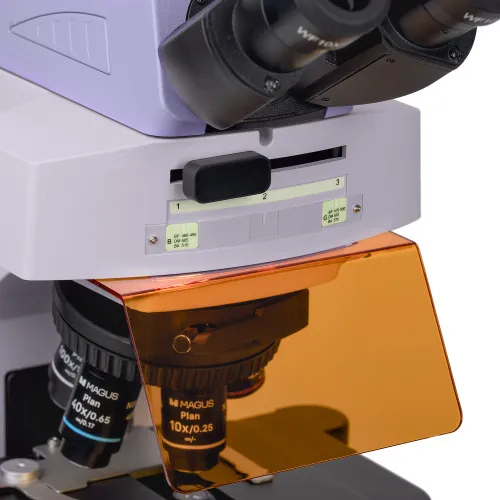

Az epi‑fluoreszcens megvilágító

Fluoreszcens gerjesztési fényforrás: 3 W‑os LED‑ek, két hullámhossz‑tartományhoz való szűrőkkel: kék (B) és zöld (G). A visszavert fényű megvilágító kapcsolóját balra vagy jobbra állítva kiválasztja a kívánt szűrőt. A kapcsoló középső állása a világos látótérben végzett megfigyeléseknek felel meg. A LED-ek azonnal elérik a felhasználó által beállított fényerősséget. Huzamosabb ideig történő használat esetén sem hevülnek fel, és szükség szerint gyorsan kikapcsolhatók. Így könnyedén oda-vissza lehet váltani a világos látóterű technika és a fluoreszcens technika között. A LED élettartama 50 000 óra. Felsőoktatási célokra az LED-alapú fluoreszcencia ajánlott, mivel ez a legbiztonságosabb megoldás és alig igényel karbantartást.

Áteső fényű Köhler-világítás

A Köhler-világítás beállításával tovább javítható a minta képminősége. Ilyen világítással maximális felbontást érhet el minden egyes objektíven. A látómező egyenletes megvilágítása, a széleken sötétedés nélkül. A vizsgálati objektum éles fókuszban van, a képhibák eltávolításra kerülnek.

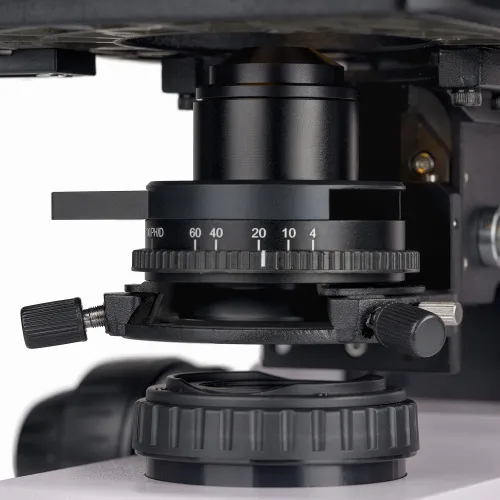

Kondenzor

A kondenzor állítható magasságú és központosítható. Rögzítés típusa: fecskefark. A kondenzor gyűrűje állítja be az íriszfényrekeszt. A kondenzor testén az objektívek nagyításának jelölése, a gyűrűn pedig egy indikátorjelölés található. Az egyes objektíveken a kontraszt eléréséhez ajánlott úgy elfordítani a gyűrűt, hogy a referenciajelölés megfeleljen az éppen használt objektív nagyítási jelölésének. A kondenzoron található egy dugóval ellátott nyílás a sötét látóterű vagy a fáziskontrasztos csúszka számára. A megfigyelési módszer módosítása során a csúszkával idő takarítható meg.

Áteső fényes világítás

Az áteső fényű világítást egy 3 W-os LED biztosítja. A színhőmérséklet a fényerő módosításakor nem változik. A LED élettartama 50 000 óra.

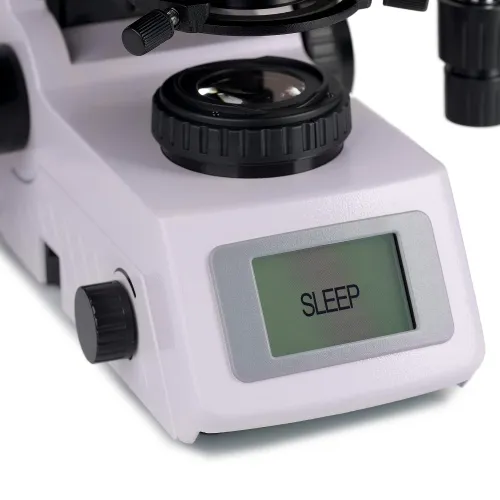

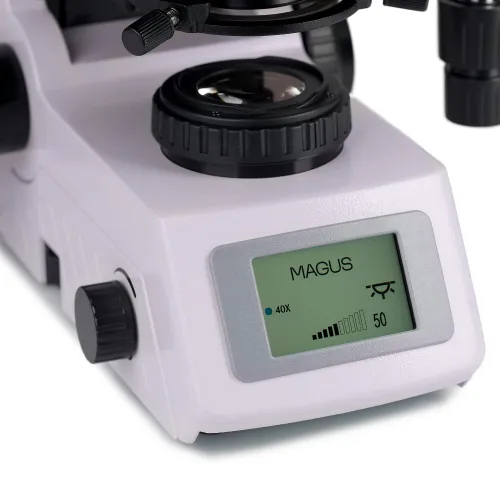

Állapotjelző LCD-képernyő

A mikroszkóp alján található LCD-képernyő megjeleníti az objektív nagyítását, a fényforrás fényerejét és színhőmérsékletét, valamint a működési módot ("alvó", "eco"). A kijelző és egyetlen vezérlőgomb segítségével a felhasználó beállíthatja a fényerőt, zárolhatja a fényerő-állítást, beállíthatja a Sleep módot és az automatikus kikapcsolási időzítőt.

Ergonomikus kialakítás

A fizikai diszkomfort fáradtságot okoz és csökkenti a termelékenységet. A mikroszkóp ergonomikus kialakítása fontos szerepet játszik a mindennapi tudományos kutatómunkában. A MAGUS Lum D450L LCD gondoskodik a felhasználó kényelméről munkavégzés során. A mikroszkóp fejrészének elforgatásával a felhasználó úgy választhatja meg a látószög magasságát, hogy ne terhelje meg a hátát és a nyakát. A fókuszállító gombok a készüléktest alján találhatók. A felhasználónak nem kell megerőltetnie a kezét. A szerkezet gördülékeny mozgásának köszönhetően a felhasználó könnyedén fókuszálhat az objektumra. A mikroszkóp minimális kézmozdulattal működtethető, mivel a tárgyasztalvezérlő kar és a finomfókuszálási kar ugyanazon a munkaterületen található. A mikroszkóp speciális hordozófogantyúval van ellátva. A kialakításnak köszönhetően a tápkábel rejtett helyen található, ami nemcsak a munkahelyi esztétikát javítja, hanem fokozza a mikroszkóp biztonságos hordozását, valamint leegyszerűsíti a készülék tárolását is.

Tartozékok

Kifejezetten ehhez a mikroszkóphoz tervezett tartozékok sora áll rendelkezésre. Az opcionális objektívek további nagyítást tesznek lehetővé. A szemlencsék kiterjesztik a mikroszkóp nagyítási tartományát. Az opcionális szemlencsék segítenek maximálisan kihasználni az Ön által leggyakrabban használt objektívben rejlő lehetőségeket. A fáziskontraszt-eszköz, a sötét látóterű csúszka és a polarizátor/analizátor készlet több kontraszttechnikát tesz lehetővé, így a világos látótérben láthatatlan mintákat is tanulmányozhatja. A kalibrációs tárgylemez objektumok mérésére szolgál, és egy skála vagy a kamera szoftvere segítségével a szemlencsével kombinálható.

Alternatív modellek

A MAGUS Lum D450L LCD a következő modellek alternatívája: Carl Zeiss Primo Star iLED, Nikon ECLIPSE Si.

A mikroszkóp jellemzői:

• Fluoreszcenciát kibocsátó minták vizsgálata gerjesztő fénynek kitéve
• Mikroszkópos technikák: fényvisszavert fényű fluoreszcencia, áteső fényű világos látótér
• A háromszemlencsés fejrész függőleges tubussal a digitális fényképezőgép felszereléséhez és a megfigyelőhöz igazodó magasságállítással; a fénysugár 50/50 arányú felosztása
• Kódolt revolverfej: A fényforrás fényereje automatikusan hozzáigazodik a kiválasztott objektívhez
• A visszavert fényű megvilágító két darab, különböző hullámhosszú, 3 W‑os LED‑et tartalmaz
• A látható fluoreszcencia gerjesztésére szolgáló szűrők: kék (B) és zöld (G)
• Áteső fényű világítás: energiatakarékos, akár 50 000 óra élettartamú 3 W-os LED
• Áteső fényű Köhler-világítás
• Központosítható és állítható magasságú kondenzor, az objektívek nagyítási jelöléseivel
• Intelligens áteresztett fényvezérlő rendszer: automatikus fényerő-választás, fényerőzár, automatikus kikapcsolási időzítő és LCD-állapotkijelző
• A tárgyasztal X‑tengelyű pozicionáló fogasléc nélkül, hosszú vezérlőkarral a kényelmes kezelés érdekében
• Ergonomikus állvány hordozófogantyúval és a tápkábelek rejtett elhelyezése
• Kompatibilis, opcionális tartozékok széles választéka

Kamerafunkciók:

• A kamera használatához nincs szükség számítógépes kapcsolatra vagy szoftver telepítésére, hiszen egy HDMI interfészen keresztül önállóan működik. WLAN és USB 2.0 interfészen keresztül számítógéphez is csatlakoztatható
• HDMI üzemmódban az autofókusz megkönnyíti a képélesség beállítását
• 30 képkocka/mp (fps) bármilyen videokimeneti interfésszel a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
• A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni
• A szoftver a következő funkciókat kínálja: fényképek és videók rögzítése, szerkesztése és külső monitoron történő megjelenítése, valamint hosszúság- és szögmérés

A monitor jellemzői:

• A 4K felbontás nagyon részletgazdag, tiszta és valósághű képeket biztosít
• Az IPS érzékelő világos és szaturált képet kínál széles függőleges és vízszintes látószögekkel
• A kamerára vagy asztalra is rögzíthető a felhasználó tetszése szerint

Csomag:

• MAGUS CHD50 digitális kamera (digitális kamera, HDMI-kábel (1,5 m), USB 3.0-kábel (2 m), USB-egér, 32 GB-os SD memóriakártya, 12 V/1 A (európai) hálózati adapter, USB flash meghajtó illesztőprogramokkal és szoftverrel, használati útmutató és garanciajegy)
• MAGUS MCD40 LCD-monitor
• Az állvány beépített tápegységgel, a látható fluoreszcenciához való visszavert fényű megvilágítóval, áteresztett fényű fényforrással, fókuszáló mechanizmussal, tárgyasztallal, kondenzorfoglalattal és forgófejjel rendelkezik
• Abbe kondenzor
• Epi-fluoreszcens tartozék
• Háromszemlencsés mikroszkópfej
• Sík-akromatikus objektív Plan 4x/0,10 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 10x/0,25 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 40x/0,65 ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 100x/1,25 olaj ∞/0,17 (rugós szerkezetű), parfokális távolság: 60 mm
• 10x/22 mm szemlencse nagy betekintési távolsággal és dioptriakorrigálással (2 db)
• Szemkagyló (2 db)
• C-foglalat adapter
• A mikroszkóp tápkábele
• Tápegység a fluoreszcens egységhez
• Porvédő
• Használati útmutató és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm-es szemlencse skálával
• 10x/22 mm szemlencse irányzékkal
• 10x/22 mm hajszálkeresztes szemlencse
• 12,5x/16 mm szemlencse (2 db)
• 15x/16 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 30x/8 mm szemlencse (2 db)
• Sík-akromatikus objektív Plan 2x/0,06 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 20x/0,40 ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 60x/0,80 ∞/0,17, parfokális távolság: 60 mm
• Sík-apokromatikus objektív Plan Apo 60x/1,42 olaj ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 100x/1,10 ∞/0,17 víz, parfokális távolság: 60 mm
• Sík fél-apokromatikus fluoreszcens objektívek készlete: 4x, 10x, 20x, 40x, 100x (olaj); ∞/0,17; parfokális távolság 60 mm
• Fáziskontraszt eszköz: fáziscsúszkák, fázisobjektívek, központosító teleszkóp fogantyúval
• Fáziskontraszt eszköz: fáziskontrasztos kondenzor, fázisobjektív-készlet, centráló teleszkóp
• Sötét látóterű csúszka
• Száraz sötét látóterű kondenzor NA 0,7–0,9
• Olajjal működő, sötét látóterű kondenzor NA 1,3–1,26
• Polarizátor-/analizátor-készlet
• A fekete tárgyasztallap
• Kalibrációs tárgylemez
• Színes szűrőkészlet (kék, zöld, sárga, matt üveg)
• C-foglalat adapter
