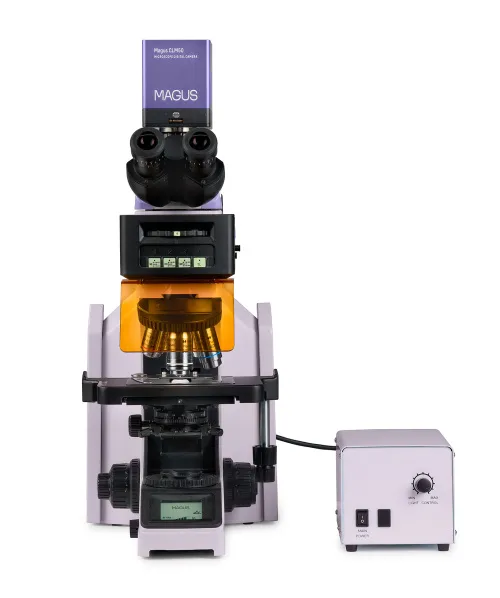

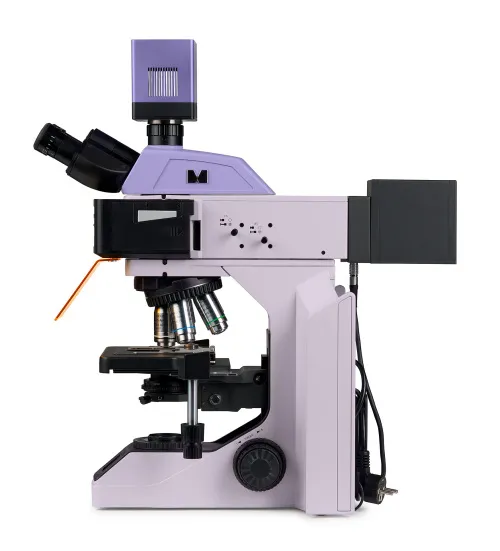

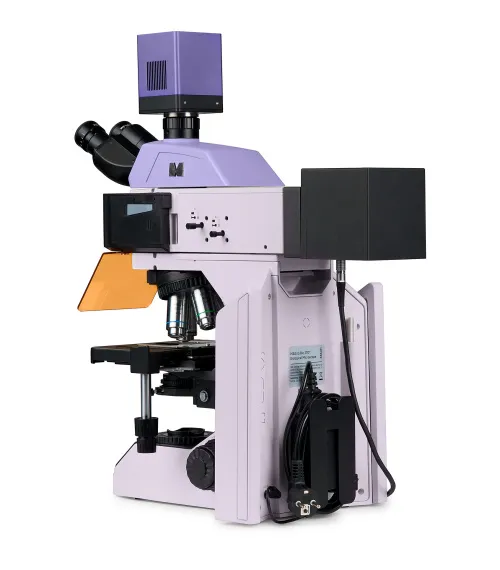

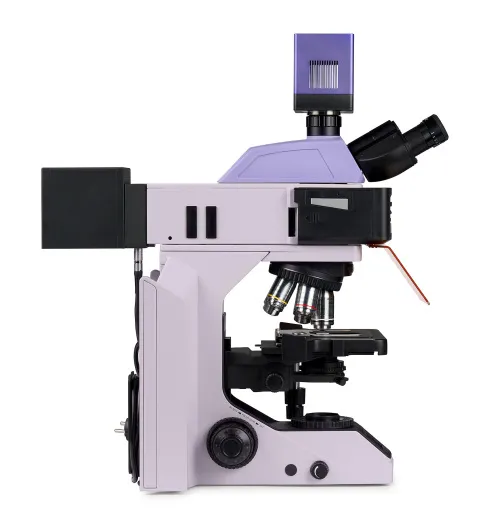

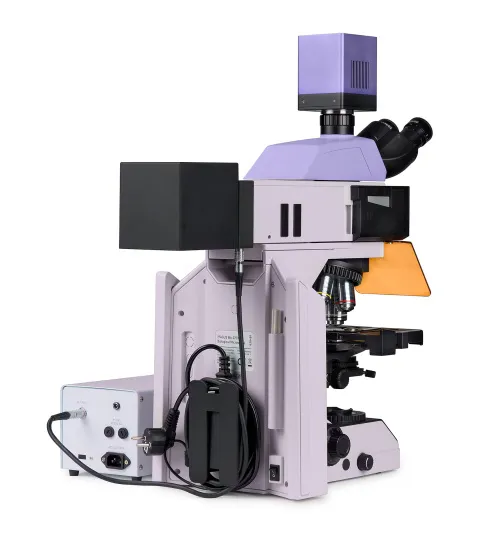

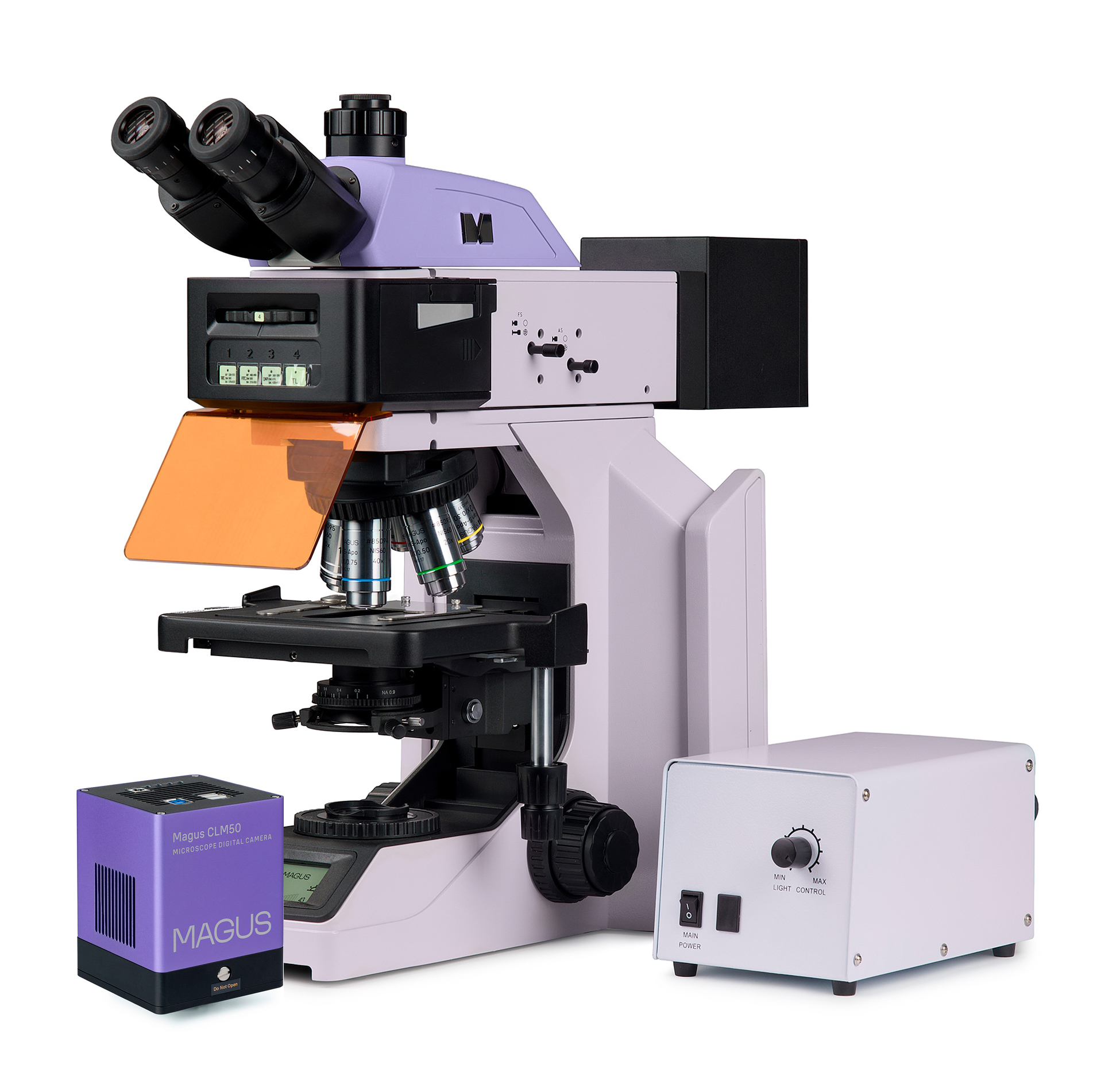

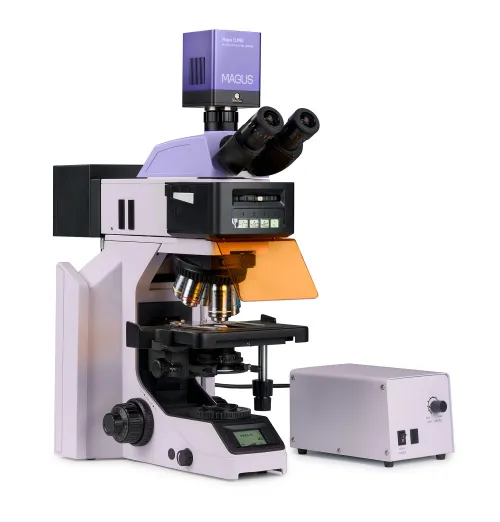

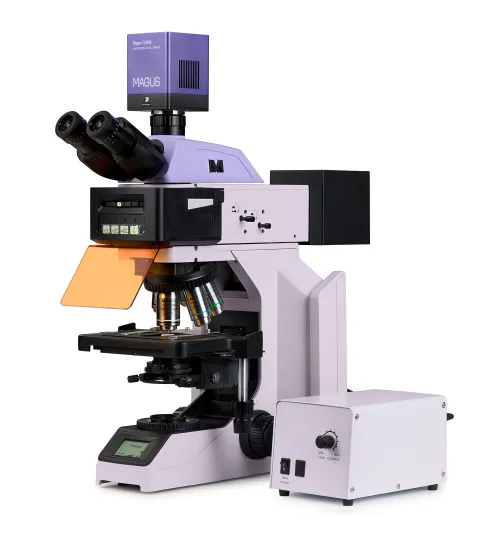

MAGUS Lum D470L fluoreszcens digitális mikroszkóp

Ez egy kutatási célú mikroszkóp, amely a minták fluoreszcenciás, visszavert fényben, valamint világos látóteres, átmenő fényben történő vizsgálatára szolgál. Az opcionális tartozékok felszerelésével sötét látóteres, fáziskontrasztos, differenciálinterferenciás kontraszt- és polarizációs mikroszkópia is végezhető. A kódolt forgófej információt közvetít a kiválasztott objektívről a vezérlőrendszer felé. Ezen adatok alapján a mikroszkóp automatikusan beállítja az Ön által megadott megvilágítási fényerőt minden objektívhez. Az intelligens világítás-vezérlő rendszer tovább fokozza a kezelő kényelmét, és feleslegessé teszi a kézi beállítást a nagyítás módosításakor. A fluoreszcens mikroszkópia azon alapul, hogy egyes anyagok világítanak, amikor a spektrum egy adott részének megfelelő fénynek vannak kitéve. A beesőfény-megvilágító három szűrőkockát tartalmaz, amelyek optimális feltételeket biztosítanak a gyakran használt DAPI, FITC és TRITC fluorokrómok, valamint azok spektrális analógjai fluoreszcenciájának gerjesztéséhez. A mikroszkóp 1,7 MP felbontású, USB 3.0 interfésszel rendelkező kamerával rendelkezik. A kamera számítógéphez csatlakozik, és a képet annak képernyőjén jeleníti meg. A szoftver elemzési és dokumentációs funkciókkal egészíti ki a rendszert. A mikroszkópot orvosi intézményekben és laboratóriumokban, kutatószervezetekben, igazságügyi szakértői központokban, ipari és környezetvédelmi intézményekben, gyógyszergyárakban és oktatási intézményekben használják.

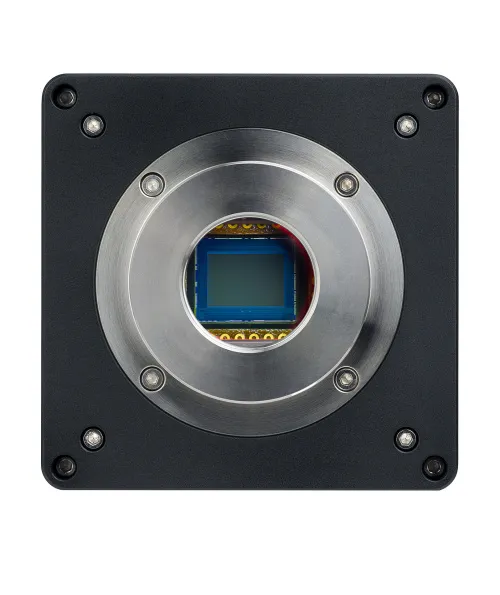

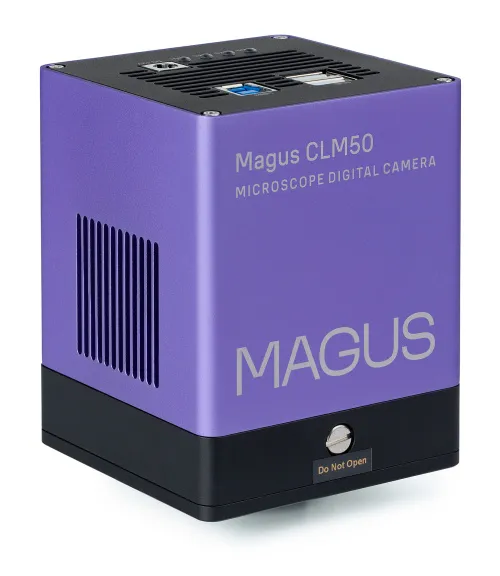

Digitális kamera

A MAGUS CLM50 fluoreszcens és sötét látóteres mikroszkóp technikákhoz tervezett digitális kamera. A nagy, 9x9 µm-es pixelek magas fényérzékenységet biztosítanak, ami különösen fontos gyenge fluoreszcens jelekkel végzett munka során. A kamera 1,7 MP-es érzékelővel van felszerelve, amely valósághű képet ad 1600x1100 pixeles felbontásban. A videó a maximális felbontáson 33 képkocka/mp (fps) sebességgel kerül rögzítésre. A videók akadásmentesek, a képkockák közötti átmenet lágy és finom. A minta mozgása késés nélkül, valós időben nyomon követhető. A kamera kényelmes munkát biztosít mozgó objektumokkal, és alkalmas tantermi bemutatók megtartására is. A kamera USB 3.0 interfésszel rendelkezik. Az adatátviteli sebessége 10-szer gyorsabb, mint az USB 2.0-ás kamerák esetén. A nagy sebességű kamera professzionális laboratóriumokhoz, kutatáshoz és egyetemi oktatáshoz ajánlott.

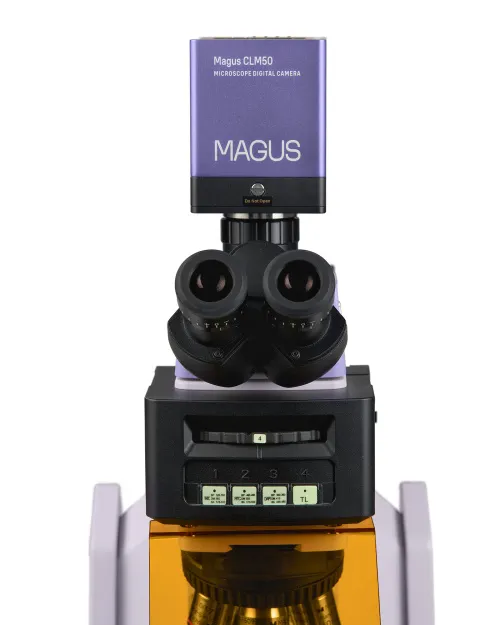

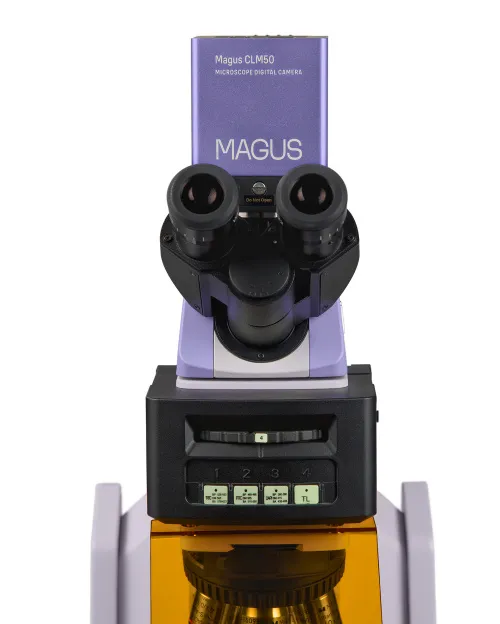

Mikroszkóp fejrész

Háromszemlencsés fejrész végtelenre korrigált optikai elemekkel. A szemlencsecsövek fel‑le mozgathatók, és a tengelyük körüli elforgatással változtatják a pozíciójukat. A felhasználó a szemlencse magasságát a saját testalkatához igazíthatja. A digitális kamera a háromszemlencsés tubusba van szerelve. Fix sugárnyaláb osztási arány: 50/50. A vertikális tubus nagyítása 0,55x. A készletben található C-foglalatú adapter nem módosítja a kép méretarányát (1x). Ezért a kép 0,55x-os nagyítással kerül továbbításra a kamera szenzorára. A látómező és a képernyőn megjelenő nagyítás kiszámításához minden objektívnél 0,55x össz-szorzót használj. Az alapfelszereltséghez 10x/22 mm-es szemlencsék tartoznak dioptriaállítással és magas betekintési ponttal, amelyek szemüveggel is kényelmesen használhatók.

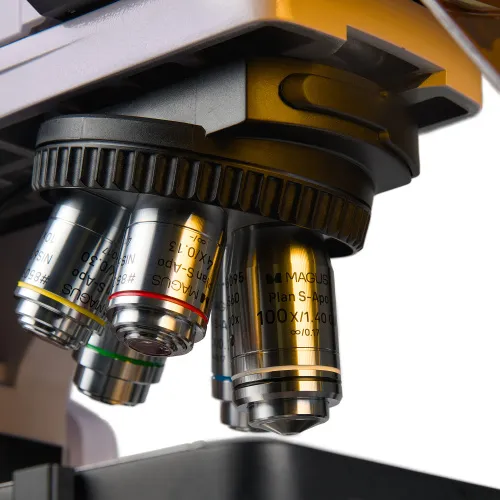

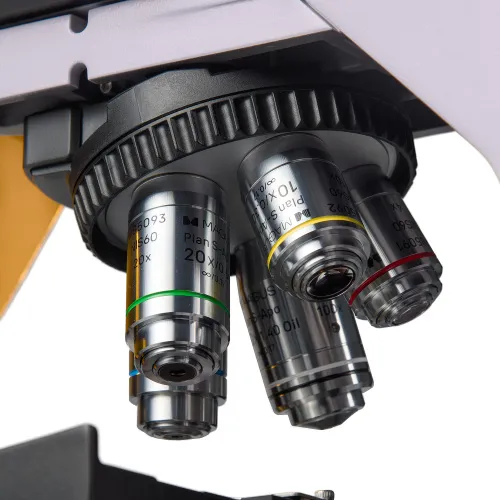

Revolverfej

A kódolt revolverfej öt objektívnek biztosít helyet, és a belső rész felé néz: a felhasználó láthatja az optikai útvonalba illesztett objektívet, a tárgyasztal feletti terület pedig szabad marad. A revolverfej felett egy csatlakozós nyílás található, amely analizátor, kompenzátor, illetve differenciál-interferencia kontrasztos csúszka behelyezésére szolgál.

Sík fél-apokromatikus fluoreszcens objektívek

Az objektívek fluoritból készülnek, amely egy olyan ásvány, amely a hullámhosszak széles tartományában nagyfokú átlátszóságot biztosít, autofluoreszcencia és kettőstörés nélkül, korrigált másodlagos spektrummal. A nagy numerikus apertúra növeli az objektív felbontóképességét. A szemlencsében és a digitális fényképezőgépen látható kép tisztább, nagyobb kontrasztú és erősebb fényű mint a szokásos sík akromatikus objektívvel. A sík fél-apokromatikus objektívek színhibája négy színre korrigált, a szférikus aberrációja három színre korrigált, és a mezőgörbülete a látómező átmérő 90%-ára korrigált. A 4x objektív használható fedőlemezes vagy anélküli mintákhoz is. A 10x-es, 20x-os, 40x-es és 100x-os objektívek 0,17 mm vastag fedőlemezzel ellátott minták megfigyelésére szolgálnak. A 100x objektív támogatja az olajimmerziós technikát. Az összes objektív végtelenre korrigált tubushosszúsághoz készült. A parfokális távolság 60 mm.

A fényerő kényelmes szinten tartása áteresztett fényben nagyításváltás közben

A különböző nagyítású objektívek különböző intenzitással továbbítják a fényt, így amikor objektívet vált, mindig be kell állítani a fényerőt. Ha magasabb nagyítású objektívről alacsonyabb nagyításúra vált, a szemlencsekép hirtelen felfényesedése szemfáradtságot okozhat. A MAGUS Lum D470L, amely intelligens fényerő-szabályozással rendelkezik, megoldja ezt a problémát. Az optimális fényerőszint automatikusan átváltásra kerül minden objektív esetében, ezáltal kiküszöbölve a váratlan fényerőváltozást a nagyítás megváltoztatásakor. Ez a funkció optimalizálja a munkafolyamatot, csökkenti a szem fáradását, és növeli a kényelmet a hosszabb használat során.

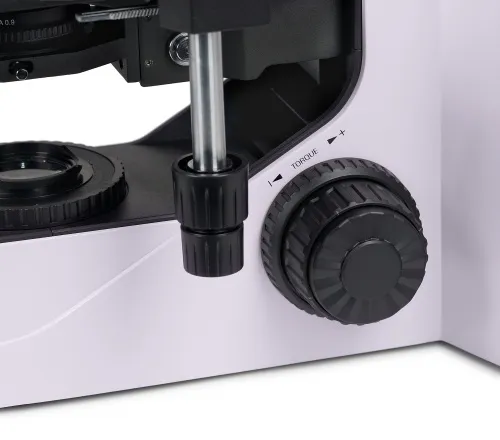

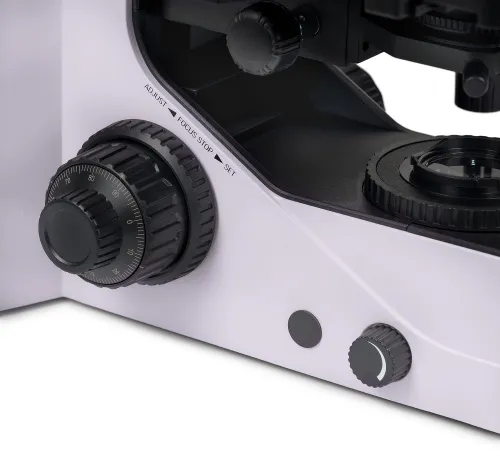

Fókuszáló mechanizmus

Nagy számú preparátum vizsgálatakor folyamatosan használja a finomfókuszáló gombot a munka elvégzéséhez. A csukló megterhelésének csökkentése érdekében a mikroszkóp akadálytalan mozgású, érzékeny mechanizmust használ. A finomfókuszáló gomb speciális hornyokat biztosít az ujjak számára. A finomélesség-állítás könnyedén végezhető, így a kéz kevésbé fárad el a hosszú munkavégzés során. A mikroszkóp alacsony elhelyezésű, koaxiális durva- és finomélesség-állító gombokkal rendelkezik. A kutató az asztalra helyezheti a kezét, így megfigyelés közben kényelmes testhelyzetet vehet fel. A durvafókusz-rögzítő gomb segítségével gyorsan beállítható a mikroszkóp az objektum cseréje után. A gomb a mikroszkóp bal oldalán található, ugyanazon a tengelyen, mint a fókuszáló mechanizmus. A jobb oldalon található gyűrű a durvafókusz-mozgástartomány feszességét állítja be. A felhasználó beállíthatja a munkavégzéshez kényelmes feszültséget.

Tárgyasztal

A tárgyasztal nem rendelkezik X-tengelyű fogasléces hajtással, ami kényelmesebb használatot biztosít. A szíjhajtású mechanizmus lehetővé teszi a minta sima mozgását. A mintatartót két csavar rögzíti, amelyek manuális pásztázás során könnyen eltávolíthatók. A hosszú tárgyasztalvezérlő fogantyú biztosítja a felhasználó kényelmét: a kéz megfeszülés nélkül az asztalon nyugodhat.

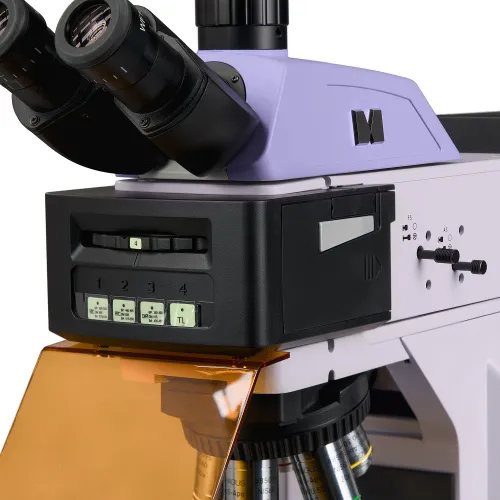

Epi‑fluoreszcens megvilágító

A feltét házában egy 4 állású forgóváltó található három keskenysávú fluoreszcenciaszűrővel a DAPI, FITC és TRITC fluorokrómokhoz, valamint azok spektrális analógjaihoz. A szűrő a gyűrű elforgatásával választható ki. A tár egyik állása a világos látóterű megfigyelésnek felel meg. A látómező-rekesz és az apertúrarekesz lehetővé teszi a Köhler-féle beesőfény-megvilágítást. A gerjesztő fényforrások LED-ek. A LED-ek azonnal elérik a felhasználó által beállított fényerősséget. Huzamosabb ideig történő használat esetén sem hevülnek fel, és szükség szerint gyorsan kikapcsolhatók. Így könnyedén oda-vissza lehet váltani a világos látóterű technika és a fluoreszcens technika között. A LED élettartama 50 000 óra. Felsőoktatási célokra az LED-alapú fluoreszcencia ajánlott, mivel ez a legbiztonságosabb megoldás és alig igényel karbantartást.

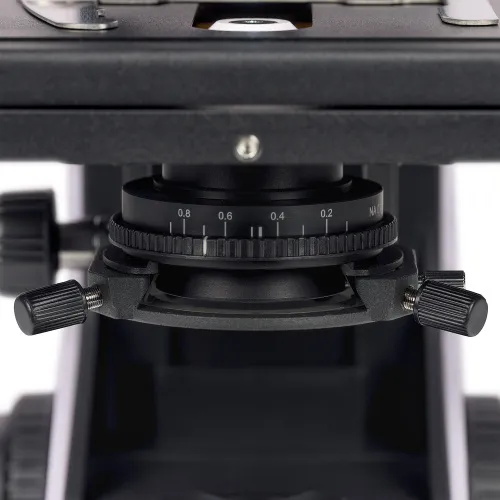

Kondenzor

Az Abbe kondenzor állítható magasságú és központosítható. Rögzítés típusa: fecskefark. A kondenzor gyűrűje állítja be az íriszfényrekeszt. A kondenzorház rekesznyílás-jelöléssel, a gyűrű pedig indikátorjelzővel rendelkezik. Nagy kontrasztú kép eléréséhez ajánlott az apertúrarekeszt a jelölések és a mutató alapján a használt objektív numerikus apertúrájánál kissé kisebb értékre állítani.

Áteső fényes világítás

Az áteső fényű világítást egy 3 W-os LED biztosítja. A mikroszkóp világítótestének színhőmérséklete 3000 és 7000 K közötti tartományban állítható. Önnek elegendő kiválasztania egy kényelmes színhőmérsékletet, amelyet egyetlen gombbal könnyedén módosíthat, amikor a minta vizsgálata megvilágítás-beállítást igényel. A LED élettartama 50 000 óra.

Áteső fényű Köhler-világítás

A fényforrás a mikroszkóp talpának hátulján helyezkedik el, és egy tükör irányítja a kollektor felé. A kép kontrasztját a kondenzor rekesznyílása szabályozza, míg a megvilágított terület méretét a mezőrekesz határozza meg. A Köhler-világítás egyenletes megvilágítást biztosít a látótér számára, csökkenti a szórt fényt, és lehetővé teszi, hogy az objektív elérje a maximális felbontását.

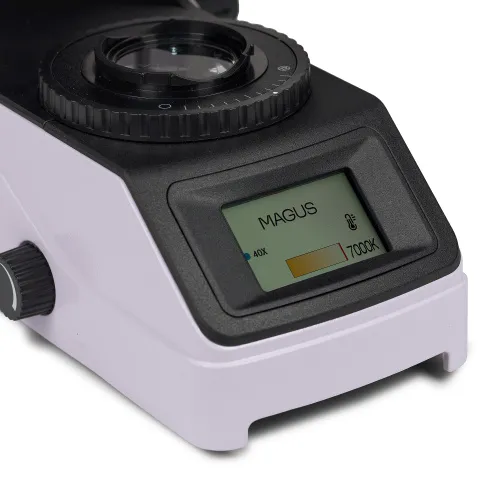

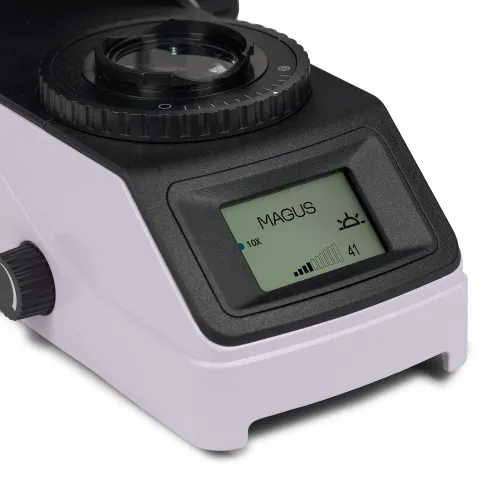

Állapotjelző LCD-képernyő

A mikroszkóp alján található LCD-képernyő megjeleníti az objektív nagyítását, a fényforrás fényerejét és színhőmérsékletét, valamint a működési módot ("alvó", "eco"). A funkciókat az LCD-képernyő és egy multifunkciós gomb segítségével vezérelheti. Ön beállíthatja a megvilágítás fényerejét és színhőmérsékletét, rögzítheti a fényerő-beállítást, majd beállíthatja az alvó üzemmódot és a kikapcsolási időzítőt.

Ergonomikus kialakítás

A fizikai diszkomfort fáradtságot okoz és csökkenti a termelékenységet. A mikroszkóp ergonomikus kialakítása fontos szerepet játszik a mindennapi tudományos kutatómunkában. A MAGUS Lum D470L gondoskodik a felhasználó kényelméről munkavégzés során. Az okulárcsövek helyzetének módosításával beállíthatod a betekintési magasságot, ezáltal csökkentheted a hát és a nyak terhelését. A fókuszállító gombok a készüléktest alján találhatók. A felhasználónak nem kell megerőltetnie a kezét. A szerkezet gördülékeny mozgásának köszönhetően a felhasználó könnyedén fókuszálhat az objektumra. A mikroszkóp minimális kézmozdulattal működtethető, mivel a hosszú tárgyasztalvezérlő fogantyú és a finomfókuszálási gomb ugyanazon a munkaterületen található. A mikroszkóp speciális hordozófogantyúval van ellátva. A hálózati adapter és a tápkábel rejtett elhelyezését lehetővé tévő kialakítás révén esztétikusabb lesz a munkahely, miközben biztonságosabb a mikroszkóp hordozása, továbbá egyszerűbb a készülék tárolása.

Tartozékok

Kifejezetten ehhez a mikroszkóphoz tervezett tartozékok sora áll rendelkezésre. Az opcionális objektívek további nagyítást tesznek lehetővé. A szemlencsék kiterjesztik a mikroszkóp nagyítási tartományát. Az opcionális szemlencsék segítenek maximálisan kihasználni az Ön által leggyakrabban használt objektívben rejlő lehetőségeket. A fáziskontraszt-, sötétlátóteres-, polarizációs- és DIC-rendszerek opcionális tartozékai bővítik a mikroszkópos technikák körét, így olyan minták is vizsgálhatók, amelyek világos látómezőben nem láthatók. A kalibrációs tárgylemez objektumok mérésére szolgál, és egy skála vagy a kamera szoftvere segítségével a szemlencsével kombinálható.

Alternatív modellek

A MAGUS Lum D470L az alábbi modellek alternatívájaként vehető figyelembe: Carl Zeiss Axiolab 5, Leica DM 2000, Leica DM 2000LED, Nikon ECLIPSE Si, Olympus BX 43, Olympus BX 46.

A mikroszkóp jellemzői:

• Fluoreszcenciát kibocsátó minták vizsgálata gerjesztő fénynek kitéve
• Mikroszkópos technikák: fényvisszavert fényű fluoreszcencia, áteső fényű világos látótér
• A háromszemlencsés fejrész függőleges tubussal a digitális fényképezőgép felszereléséhez és a megfigyelőhöz igazodó magasságállítással; a fénysugár 50/50 arányú felosztása
• Kódolt revolverfej: a fényforrás fényereje automatikusan hozzáigazodik a kiválasztott objektívhez
• Nagy felbontóképességű sík fél-apokromatikus fluoreszcens objektívek
• Áteső fényű világítás: energiatakarékos, akár 50 000 óra élettartamú 3 W-os LED
• Köhler-féle megvilágítás, valamint központosított és magasságában állítható kondenzor objektív-apertúrajelölésekkel
• Intelligens áteresztett fényvezérlő rendszer: automatikus fényerő-választás, fényerőzár, automatikus kikapcsolási időzítő és LCD-állapotkijelző
• X-tengelyű beállítóállvány nélküli tárgyasztal hosszú vezérlőfogantyúval a kényelmes működtetés érdekében

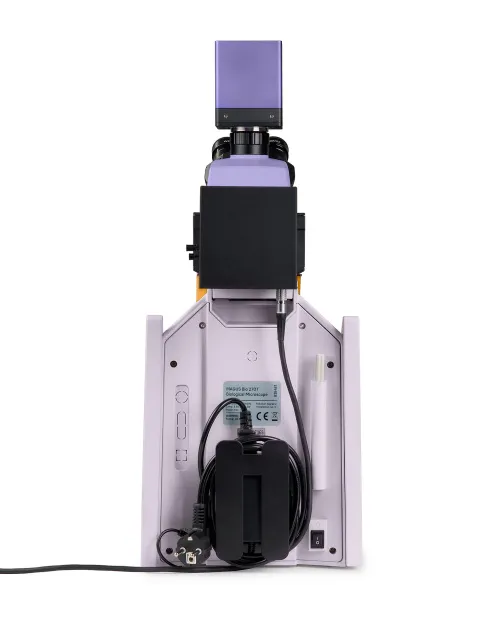

• Ergonomikus állvány hordozófogantyúkkal és a tápkábelek és a hálózati adapter rejtett elhelyezése
• Kompatibilis, opcionális tartozékok széles választéka

Kamerafunkciók:

• Fluoreszcens és sötét látóteres megfigyelésekhez
• Az 1,7 MP-es felbontás optimális a nagy nagyítású objektívekkel végzett munkához; a nagy, 9x9 µm-es pixelek magas fényérzékenységet és alacsony zajszintet biztosítanak
• 33 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
• A Peltier elem hosszabb működés esetén is csökkenti az érzékelő hőmérsékletét és kiküszöböli a hőzajt. Ezért fényképezéskor hosszú záridő alkalmazható
• Globális zár a jel érzékelőről való gyors leolvasásáért, a kép nagyobb fényerejéért, valamint a mozgó objektumok megfigyelésekor a hibás optikai hatások elkerüléséért
• A SONY Exmor színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni

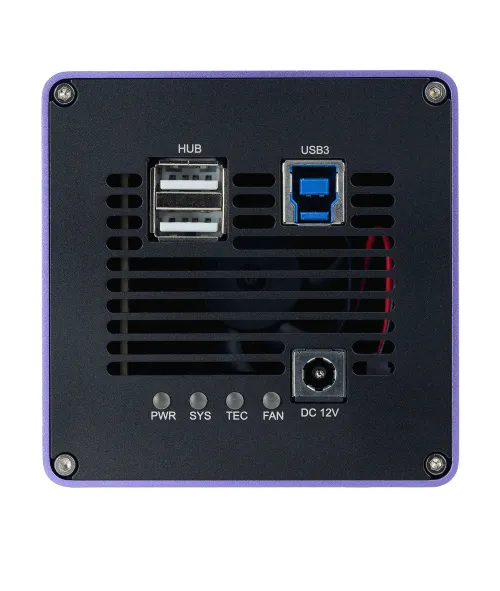

• USB 3.0 csatlakozófelület a gyors adatátvitelhez, ugrás vagy késedelem nélkül
• Szoftver fényképezéshez, videórögzítéshez, szerkesztéshez, képek külső kijelzőn való megjelenítéséhez, valamint lineáris és szögmérésekhez

Csomag:

• MAGUS CLM50 digitális kamera (digitális kamera, USB-kábel, hálózati adapter, hordtáska, USB-meghajtó illesztőprogrammal és szoftverrel, használati útmutató és garancialevél)
• Állvány áteső fényű megvilágítással, fókuszáló mechanizmussal, LCD‑kijelzővel és forgó objektívrevolverrel
• Tárgyasztaltartó kondenzorfoglalattal
• Tárgyasztal mintatartókkal
• Abbe kondenzor
• Epi‑fluoreszcens megvilágító
• FITC/TRITC/DAPI fluoreszcens szűrőkockák
• Lámpaház LED-ekkel
• Háromszemlencsés mikroszkópfej
• Sík fél-apokromatikus fluoreszcens objektív PlanF S-Apo 4x/0,13 ∞/– SzM 17 mm, parfokális távolság: 60 mm
• Sík fél-apokromatikus fluoreszcens objektív PlanF S-Apo 10x/0,30 ∞/0,17 SzM 16 mm, parfokális távolság: 60 mm
• Sík fél-apokromatikus fluoreszcens objektív PlanF S-Apo 20x/0,50 ∞/0,17 SzM 2,7 mm, parfokális távolság: 60 mm
• Sík fél-apokromatikus fluoreszcens objektív PlanF S-Apo 40x/0,75 ∞/0,17 SzM 1,4 mm, parfokális távolság: 60 mm
• Sík fél-apokromatikus fluoreszcens objektív PlanF S-Apo 100x/1,40 olaj ∞/0,17 SzM 0,18 mm, parfokális távolság: 60 mm
• 10x/22 mm szemlencse nagy betekintési távolsággal és dioptriakorrigálással (2 db)
• Szemkagyló (2 db)
• C-foglalat adapter
• Hálózati adapter és kábel mikroszkóphoz
• Tápegység fluoreszcens feltéthez
• Porvédő
• Használati útmutató és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 10x/22 mm szemlencse irányzékkal
• 10x/22 mm hajszálkeresztes szemlencse
• 12,5x/16 mm szemlencse (2 db)
• 15x/16 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 30x/8 mm szemlencse (2 db)
• Sík-akromatikus objektív Plan 2x/0,06 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 20x/0,40 ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 60x/0,80 ∞/0,17, parfokális távolság: 60 mm
• Sík-apokromatikus objektív Plan Apo 60x/1,42 olaj ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 100x/1,10 víz ∞/0,17, parfokális távolság: 60 mm
• Fáziskontraszt eszköz: fáziskontrasztos kondenzor, fázisobjektív-készlet, centráló teleszkóp
• Sötét látóterű kondenzor NA 0,7–0,9
• Immerziós sötét látóterű kondenzor NA 1,3–1,26
• Differenciál interferenciakontraszt (DIC) egység
• Motoros epifluoreszcens feltét LED-es fényforrással, fluoreszcenciaszűrő-kockákkal és tápkábellel
• Polarizátor-/analizátor-készlet
• Kalibrációs tárgylemez
• Színes szűrőkészlet (kék, zöld, sárga, matt üveg)
• C-foglalat adapter
• Monitor és digitális kamera HDMI-interfésszel
