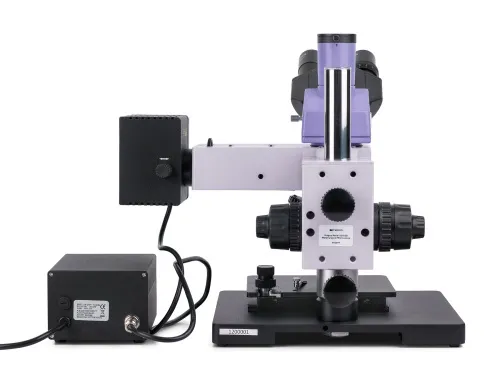

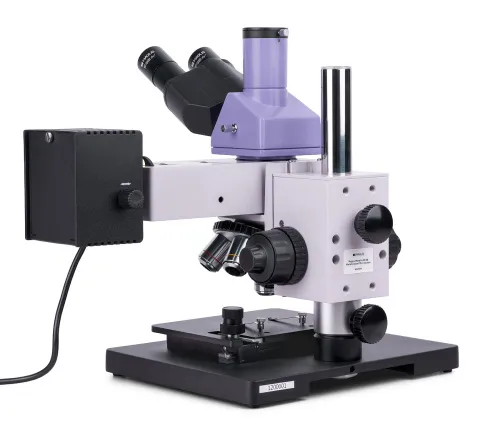

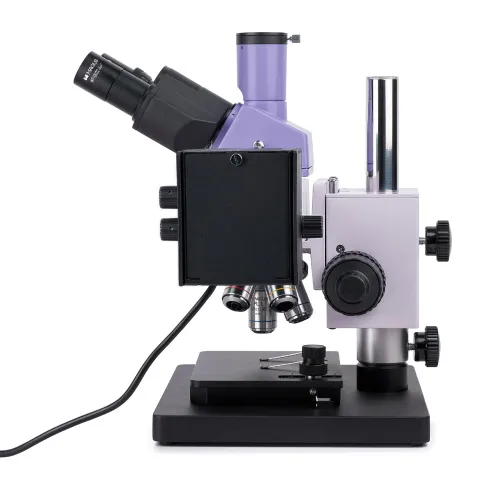

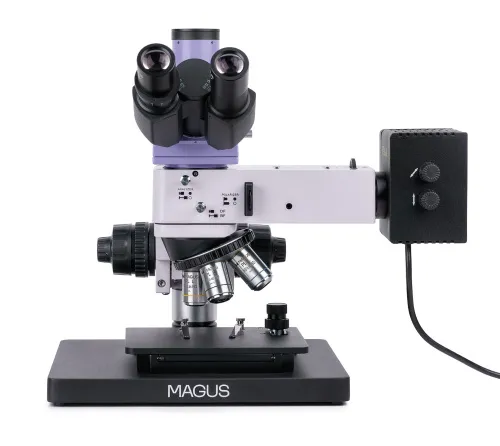

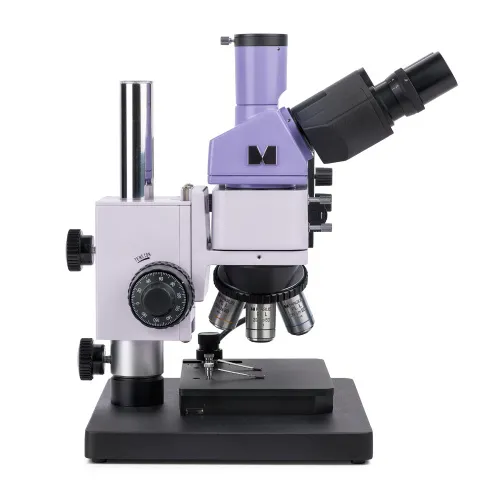

MAGUS Metal 630 BD metallográfiai mikroszkóp
Nagyítás: 50–500х. Kompakt mikroszkóp állvány, háromszemes fejrész, akromatikus objektívek világos látóterű és sötét látóterű mikroszkópiai technikákhoz, 50 W-os halogén fényvisszaverő világítás
Termékazonosító | 82899 |
Márka | MAGUS |
Szavatosság | 5 év |
EAN | 5905555018355 |
A csomag méretei (HxSzxM): | 39x37x73 cm |
Szállítási súly | 19.5 kg |
MAGUS Metal 630 BD metallográfiai mikroszkóp világos látóterű, sötét látóterű és polarizációs mikroszkópiai technikákhoz. Az erős halogén világítás bármilyen objektívlencsével és bármilyen mikroszkópiai módszerrel minőségi képet biztosít. A mikroszkópot fémek, félvezető anyagok és nem átlátszó objektumok mikrostruktúrájának minőség-ellenőrzésére és tanulmányozására tervezték. Segítségével kutatások végezhetők a gyártólétesítményekben, kutatóközpontok laboratóriumaiban, valamint az egyetemi tanszékeken.
Optikai elemek
A háromszemlencsés fejrész egy háromszemlencsés tubussal rendelkezik, amelybe a digitális kamera (nem része a terméknek) rögzíthető. A fénysugár egy szemlencse/kamera útválasztó gombbal a szemlencsékre vagy a háromszemlencsés tubusra irányítható. A háromszemlencsés fejrész 30°-ban döntött a kényelmes megfigyelések érdekében. A dioptriaállító gyűrű a bal oldali tubuson található.

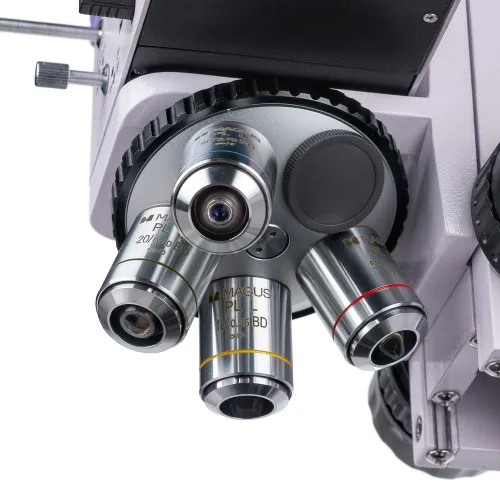

Miután a mellékelt objektíveket beszerelte a revolverfejbe, egy hely még üresen marad egy további objektív beszerelésére. Az összes alapobjektív sík-akromatikus és nagy munkatávolságú – világos és sötét látóterű mikroszkópiához egyaránt alkalmasak.
Megvilágítás

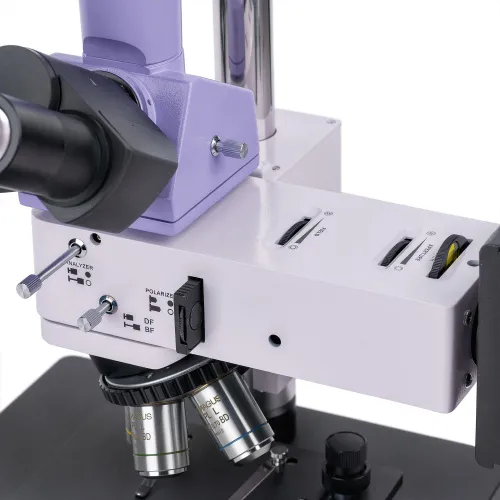

Hogy sötét látóterű megfigyeléseket is lehessen végezni, a mikroszkóp egy fokozott teljesítményű (50 W-os) halogén izzóval rendelkezik. Továbbá a visszaverődő fényű világítórendszer a következőket is magába foglalja: szűrőkészlet, apertúra és tárgyoldali diafragmák, sötét látóterű eszköz, beépített analizátor, valamint egy eltávolítható polarizáló. Az apertúrák és a fényforrás központosítható. A Köhler világítási mód beállítható.

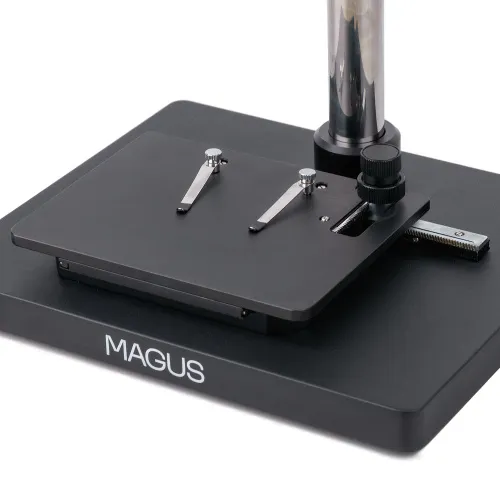

Tárgyasztal és fókuszáló mechanizmus

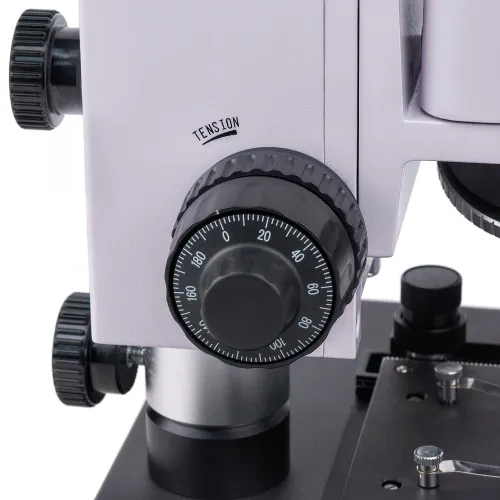

A mikroszkóp állványának és a fókuszáló mechanizmus érdekes a kialakítása, ennek köszönhetően pedig bármilyen méretű és magasságú mintához használhatók. A mikroszkóp egy másik jellemzője a kis mérete, aminek hála akár 40 cm-es magasságú felületekre is könnyen felszerelhető. A koaxiális durva és finom fókuszállító gombok a mikroszkóp vázának mindkét oldalán megtalálhatók. Durva feszességállításra is van lehetőség.
Tartozékok
A MAGUS Metal 630 BD mikroszkóphoz külön rendelhetők további kiegészítők. Ezek közé tartoznak a kompatibilis szemlencsék, a nagy munkatávolságú objektívek világos és sötét látóterű megfigyelésekhez, a kalibrációs tárgylemezek, valamint a digitális kamerák.
Főbb jellemzők:
- Bármilyen méretű és magasságú nem átlátszó minták tanulmányozására alkalmas
- Háromszemlencsés fejrész a digitális kamera rögzítésére szolgáló háromszemlencsés tubussal és egy 100/0 és 0/100 sugárosztóval
- Visszaverődő fényben történő megfigyelések világos látóterű, sötét látóterű és polarizációs mikroszkópiai technikákkal
- A halogén fényforrás fokozott, 50 W-os teljesítményt kapott, így sötét látóterű megfigyelésekhez is alkalmas
- Tárgyoldali és apertúra diafragmák Köhler világításhoz, színes fényszűrőkből álló készlet, központosítási lehetőség mindkét diafragmához és a fényforráshoz is
- Kompakt kialakítású állvány, hogy a mikroszkópot kis helyeken is lehessen rögzíteni
- Opcionális tartozékok széles köre

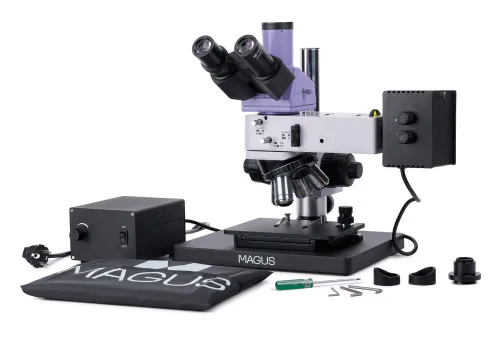

A készlet tartalma:
- Fókuszáló mechanizmus, tárgyasztallal és revolverfejjel rendelkező állvány
- Fényvisszaverő világítás lámpaházzal
- Háromszemlencsés fejrész
- Végtelen síkú akromatikus objektív: PL H 5x/0,12 BD SzM 9,7 mm
- Végtelen síkú akromatikus objektív: PL H 10x/0,25 BD SzM 9,3 mm
- Végtelen síkú akromatikus objektív: PL H 20x/0,40 BD SzM 7,2 mm
- Végtelen síkú akromatikus objektív: PL H 50x/0,70 BD SzM 2,5 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Tápbemenetes talapzat
- Tápkábel
- Fényvisszaverő világítás tápkábele
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL H 40x/0,60 BD SzM 3,0 mm
- Végtelen síkú akromatikus objektív: PL H 60x/0,70 BD SzM 1,9 mm
- Végtelen síkú akromatikus objektív: PL H 80x/0,80 BD SzM 0,8 mm
- Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) BD SzM 0,4 mm
- Digitális kamera
- Kalibrációs tárgylemez
Termékazonosító | 82899 |
Márka | MAGUS |
Szavatosság | 5 év |
EAN | 5905555018355 |
A csomag méretei (HxSzxM): | 39x37x73 cm |
Szállítási súly | 19.5 kg |
Típus | fény/optikai, metallográfiai |
Fejrész | trinokuláris |
Fúvóka | Siedentopf |
Fej dőlésszöge | 30° |
Nagyítás foka, x | 50–500 alap (*opcionális: 50–1000/1250/1500/2000/2500) |
Szemlencsecső átmérője, mm | 30 |
Szemlencsék | 10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektívek | végtelen sík akromatikus: PL H 5x/0,12 BD, PL H 10x/0,25 BD, PL H 20x/0,40 BD, PL H 50x/0,70 BD; parfokális magasság: 45 mm (*opcionális: PL H 40x/0,60 BD, PL H 60x/0,70 BD, PL H 80x/0,80 BD, PL H 100x/0,85 BD (száraz)) |
Forgó tárgylencsefoglalat | 5 objektív számára |
Munkatávolság, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Pupillatávolság (PD), mm | 48 — 75 |
Tárgyasztal, mm | 185x140 |
Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm | 35/30 |
Tárgyasztal | kéttengelyes mechanikus; a mikroszkóp talapzatának a mérete: 300x240 mm |
Szemlencse dioptriabeállítás, dioptria | ±5 (a bal oldali tubuson) |
Diafragma | beépített (apertúra és tárgyoldali) |
Fókusz | koaxiális, durva (durvafókuszálási feszességállítással) és finom (0,002 mm) |
Megvilágítás | halogén |
Fényerősség-szabályozás | ✓ |
Tápellátás | 220±22 V, 50 Hz, váltakozóáramú hálózat |
Fényforrás típusa | 12 V/50 W |
Fényszűrők | zöld, kék, sárga, matt |
Üzemi hőmérséklet-tartomány, °C | 5...+35 |
Kiegészítő | beépített analizátor és eltávolítható polarizáló, sötét látóterű eszköz |
Felhasználói szint | gyakorlott felhasználók, szakemberek |
Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
Használat | metallográfiai |
Fényforrás elhelyezkedése | felső |
Vizsgálati módszer | világos látótér, sötét látótér, polarizáció |
Tok/doboz/táska a készletben | porvédő |
