Nagyítás: 50–1000x vagy 50–1500x (1,5x lencsével). Háromszemlencsés fejrész Bertrand-lencsével, fél-akromatikus világos látótér és sötét látóterű objektív, 100 W-os visszavert halogénes megvilágítással

Trinokuláris
A mikroszkópfej a mikroszkóp központi része, ezen átnézve figyelhetjük meg a nagyított mintát
50–1000 alapkonfiguráció esetében (50–1500x a beépített 1,5x kiegészítő nagyító lencsével)
Mennyivel növekszik a minta mérete, ha azt mikroszkóppal figyeljük meg
Metallográfiai
A mikroszkóp rendeltetése és használatának módja
Elérhetőség

Termékazonosító 83485
Márka MAGUS
Szavatosság 5 év
EAN 5905555019512
A csomag méretei (HxSzxM): 76x61x58 cm
Szállítási súly 34.9 kg

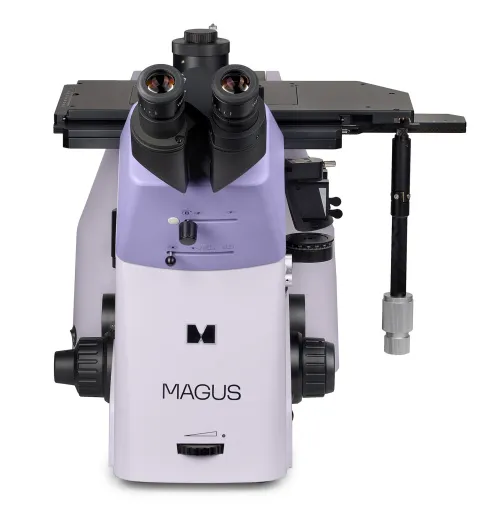

Leírás

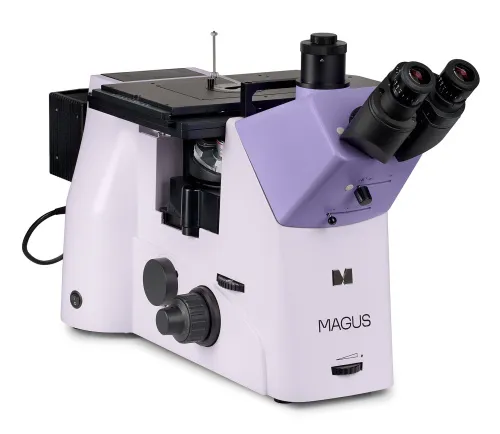

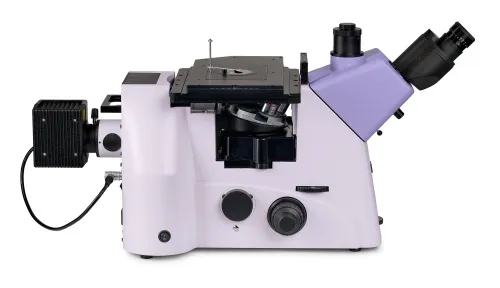

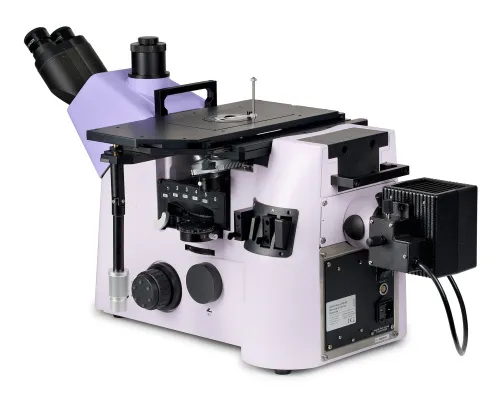

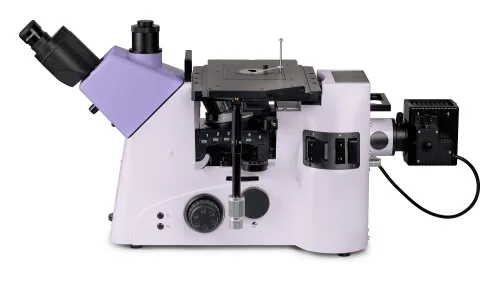

A mikroszkópot fémek, ötvözetek, félvezető anyagok és egyéb nem átlátszó minták mikroszerkezetének tanulmányozására tervezték.
A fordított mikroszkóp kialakítása nem korlátozza a vizsgált minta méretét; kizárólag súlykorlát van, ami 30 kg-ig terjed. A mintát speciális preparálás után kell a felülettel lefelé a tárgyasztalra helyezni.

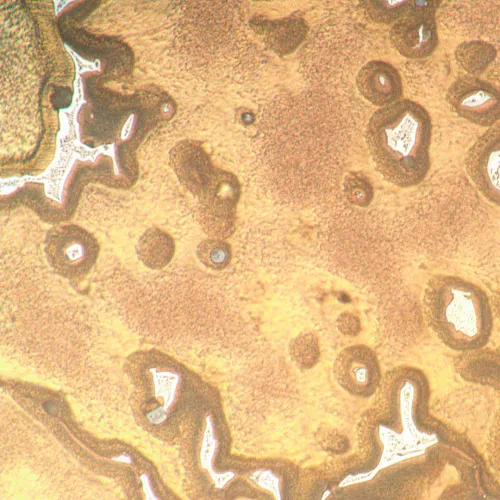

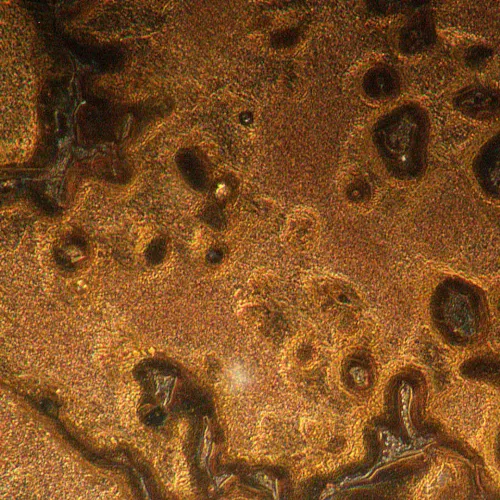

Ezzel a mikroszkóppal nem átlátszó objektumok tanulmányozhatók visszavert fényben, világos látóterű, sötét látóterű, és polarizáló mikroszkópiával, és differenciál-interferencia kontrasztos technikával.

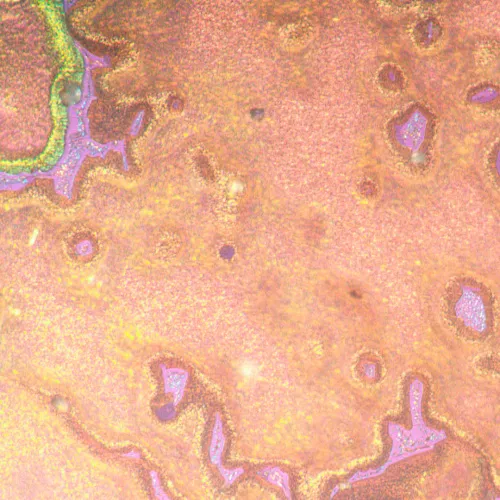

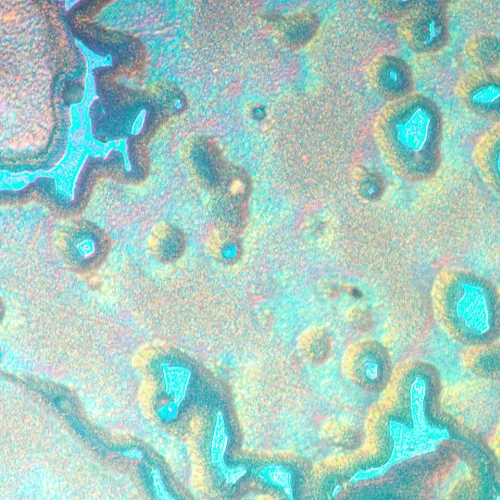

A DIC egy továbbfejlesztett, polarizációs kontrasztos technika. A módszer megnöveli a mélyélességet és a képélességet, további információval szolgál a tanulmányozott objektum szerkezetéről, és színek segítségével láthatóvá teszi a megfigyelt felület rendellenességeit. A sima felület egyforma színű, de már a legkisebb magassági eltérés is eltérő színben mutatkozik meg. A tanulmányozott objektum kidomborodva jelenik meg.
A mikroszkóp különböző területeken (kohászat, gépipar, repülőgépipar, nukleáris és energiaipar), valamint kutatólaboratóriumokban és műszaki egyetemeken használható.

Mikroszkóp fejrész

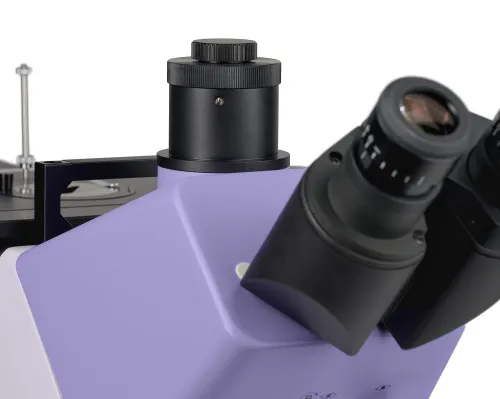

Háromszemlencsés fejrész végtelenre korrigált optikai elemekkel. A 45°-os dőlésszög kényelmes körülményeket biztosít a kutatónak az álló- vagy ülőmunka során. A felhasználó természetes testtartást vehet fel, ezért a nap során nem fárad el annyira.
A mikroszkóp fejrészében Bertrand-lencsék találhatók; a normál, elölre felszerelt fejrész használatos az optikai rendszerbe való beillesztésre. A Bertrand-lencsék konoszkópikus vizsgálatokhoz használhatók.
A kamera a háromszemlencsés tubusba vagy a mikroszkóp vázának egyik oldalsó képalkotó nyílásba helyezhető el. A háromszemlencsés fejrész fénynyalábja 100/0, 50/50 vagy 0/100 arányban osztható meg. Jobb fotónyíláson a fénynyaláb felosztása 100/0 és 20/80, a bal oldalin 100/0 és 0/100.
Az alapcsomag tartalmazza a 10x/23 mm-es szemlencsét, amin állítható a dioptria, valamint nagy a szemtávolsága, hogy szemüvegben is lehessen vele dolgozni.

Revolverfej

Az 5 objektíves forgó tárgylencsefoglalat a tárgyasztal alatt csatlakozik az állványra.
A differenciál-interferencia kontrasztos módszer a DIC-csúszkákkal valósul meg: az egyik az alacsony nagyítású, a másik a közepes és nagy nagyítású objektívekhez használatos. A DIC-csúszka revolverfej különleges módon kiképzett nyílásába van beszerelve.

Revolverfej a kontrasztmodulok behelyezéséhez

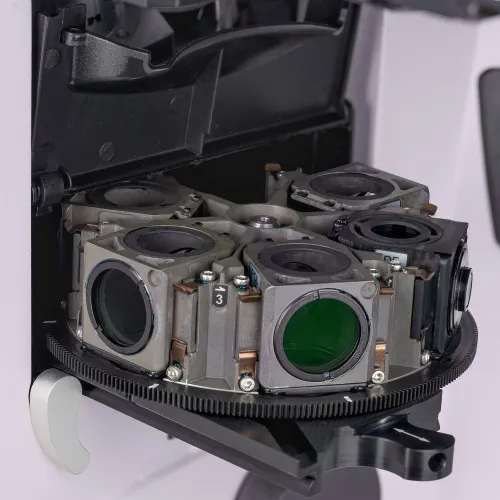

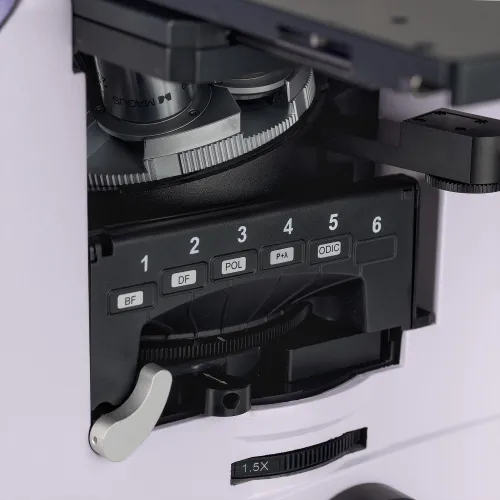

A mikroszkóp állványán, az objektív-revolver alatt a kontrasztmodulok behelyezéséhez való revolverfej található. Hat modult lehet beilleszteni. A revolverfej elforgatása módosítja a megfigyelés módját, bonyolult beállítások nélkül, gyorsan lehet váltani az egyik kontrasztmódról a másikra.

Kiegészítő nagyítólencsékkel történő váltás

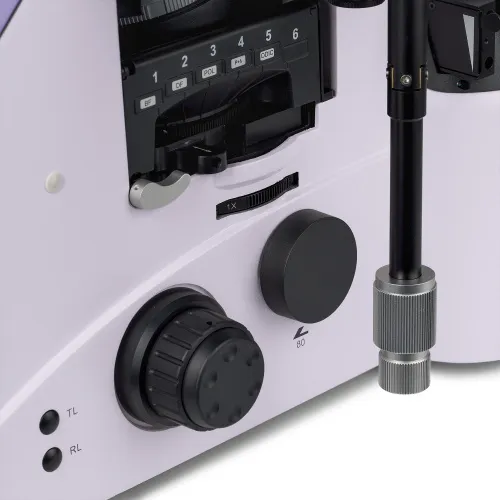

A fő, 1x nagyítású lencse a forgókapcsolóval helyezhető be, vagy kiegészítő, 1,5x nagyítású lencse is elhelyezhető az optikai útvonalban. A nagyítólencsék anélkül növelik a mikroszkóp nagyítási értékét, hogy további tartozékokat kellene vásárolnia vagy felszerelnie. A kapcsoló a mikroszkóp vázának jobb oldalán, a revolverfej alatt helyezkedik el.

Objektívek

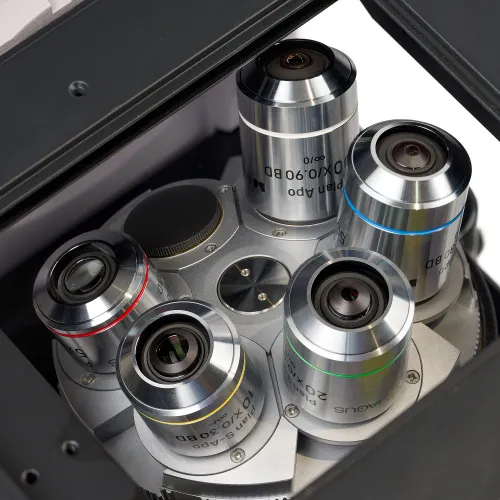

A világos és sötét látóteres mikroszkópikus technikához tervezett, nagy munkatávolságú fél-apokromát objektívek. A sík-akromatikus objektívekhez képest jobban korrigálja a kromatikus és szférikus torzításokat.

Fókuszáló mechanizmus

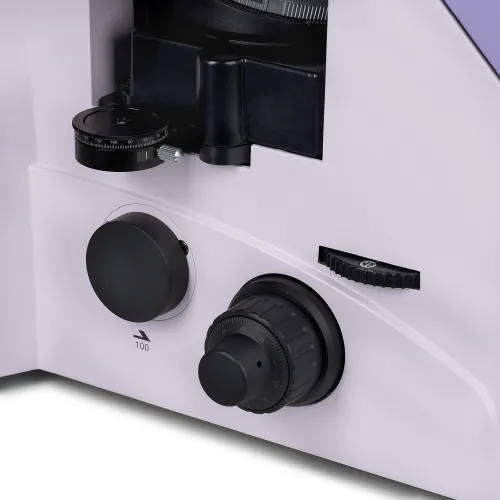

A koaxiális durva- és finomélesség-állító gombok a mikroszkóp alján, kétoldalon találhatók. A jobb oldali finomfókuszáló karon speciális mélyedések vannak kialakítva az ujjak számára, a bal oldalin pedig skála található.
A tanulmányozott objektum cseréje után durvafókusz-rögzítő gombbal gyorsan beállítható a mikroszkóp. A gomb a mikroszkóp bal oldalán található, ugyanazon a tengelyen, mint a fókuszáló mechanizmus.
A jobb oldalon található gyűrű a durvafókusz-mozgástartomány feszességét állítja be. A felhasználó beállíthatja a munkavégzéshez kényelmes feszültséget.

Tárgyasztal

A tárgy mozgatása az asztal két tengely mentén történő mozgatásával történik. A tárgyasztal közepén megfelelő átmérőjű, lyukkal ellátott betét található. A tárgyat a mintatartó hivatott a helyén tartani.
A háromrétegű bevonat megvédi a tárgyasztalt a karcolásoktól és egyéb felületi sérülésektől, ha nehéz vagy nagyméretű mintákkal dolgozik.
A hosszú, dönthető tárgyasztalirányító kar biztosítja a kényelmes munkavégzést: a kézfej fáradtság nélkül pihenhet az asztalon. A kar a tárgyasztal bal és jobb oldalára is felszerelhető.

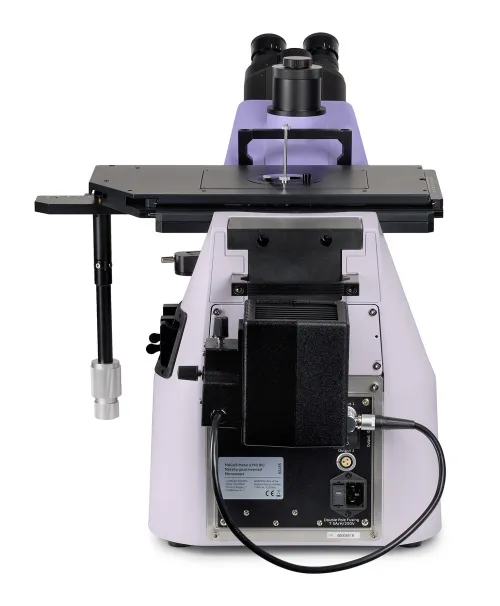

Fényforrás

A lámpabúrában 100 W-os halogénizzó található. Ez elegendő fény ad a 4x–100x nagyítású objektívvel való munkához világos látóteres és polarizált fényben történő munkához, valamint sötét látóteres mikroszkópos technikához is. A halogén izzó olyan színhőmérsékletű fényt bocsát ki, amely lehetővé teszi a kényelmes munkavégzést.

Visszaverődő fényt használó megvilágítás

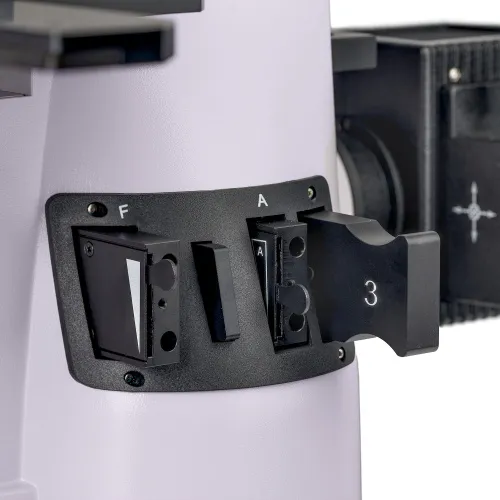

A világítási rendszer lehetővé teszi a Köhler-világítás beállítását. A tárgyoldali fényrekesz és az apertúra rekesz gyárilag előre központosított, további központosításra nincs szükség. Szükség esetén a rekeszek központosító csavarokkal állíthatók.
Az analizáló és a polarizáló a polarizációs mikroszkópos technikához használatosak. A polarizáló álló helyzetű, az analizáló 360°-ban el tud fordulni. A fényszűrők segítenek a színek visszaadását beállítani.

Ergonomikus kialakítás

A fizikai kényelmetlenségtől a megfigyelő elfárad és lecsökken a munkavégzés hatékonysága. A mikroszkóp ergonomikus kialakítása jelentős szerepet játszik a kutatómunkát végzők mindennapjaiban.
A MAGUS Metal V790 DIC mikroszkóppal kényelmes a munkavégzés. A mikroszkóp minimális kézmozgással is működtethető mivel a hosszú tárgyasztalállító kar és a finom-fókuszállító gomb ugyanazon a munkaterületen helyezkedik el.
A fókuszállító gombok a váz alján helyezkednek el. A felhasználónak nem fárad el a keze. A mechanikus zökkenőmentes mozgása miatt a felhasználó minden további erőfeszítés nélkül fókuszálhat az objektumra.

Főbb jellemzők:

  • Max. 30 kg-os, nem átlátszó objektumok tanulmányozására alkalmas
  • Bertrand-lencsék konoszkópiához és ortoszkópiához
  • Egy kiegészítő nagyítólencse, ami 1,5x megnöveli a mikroszkóp nagyítási értékét. A mikroszkóp fejrészén lévő kapcsolóval illeszthető be az optikai rendszerbe
  • Három, egymástól független rögzítési lehetőség a digitális kamera és a monitor használatához: a háromszemlencsés tubus és a két oldalsó tubus a vázon, fénynyalábfelosztás a háromszemlencsés fejrészen: 100/0, 50/50, 0/100, a vázon: 100/0 és 20/80 (jobb oldali fotónyílás), 100/0 és 0/100 (bal oldali fotónyílás)
  • Fél-apokromát objektív megnövelt munkatávolsággal, amely világos és sötét látómezős technikával használható
  • A többfunkciós revolverfejen 6 darab nyílás található, ahová az egyes kontrasztmódszerek moduljai helyezhetők be
  • Halogénes, visszaverődő fényt használó megvilágítás, nagyobb teljesítménnyel (100 W), a sötét látómezős módszerhez
  • Köhler megvilágítás, középre helyezett elemek a megvilágítási rendszerben, sötét látómező, világos látómező, polarizáció, DIC technika
  • A színszűrők csökkentik bizonyos hullámhosszok intenzitását és beállítják a színvisszaadást a mikroszkópos fényképezésben
  • Nagyméretű tárgyasztal, betétekkel, hosszú állítókar a kényelmes működtetéshez

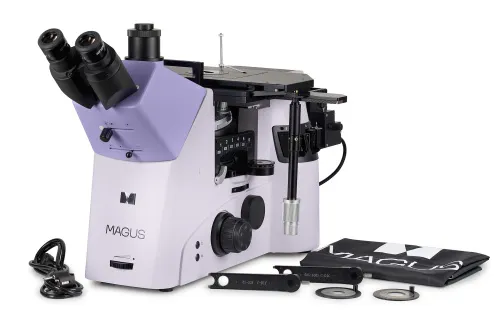

A készlet tartalma:

  • Állvány beépített tápegységgel, fókuszáló mechanizmussal, objektív-revolver és revolverfej a kontrasztmodulok behelyezéséhez
  • Lámpaház
  • Háromszemlencsés fejrész Bertrand-lencsével
  • Fél-apokromát objektív, végtelenre korrigálva: 5x/0,15 SzM 20 mm
  • Fél-apokromát objektív, végtelenre korrigálva: 10х/0,30 SzM 11 mm
  • Fél-apokromát objektív, végtelenre korrigálva: 20х/0,45 SzM 3,1 mm
  • Fél-apokromát objektív, végtelenre korrigálva: 50х/0,80 SzM 1 mm
  • Fél-apokromát objektív, végtelenre korrigálva: 100х/0,90 SzM 1 mm
  • 10x/23 mm-es szemlencsék hosszú szemtávolsággal és dioptriaállítási lehetőséggel (2 db)
  • Szemlencse szemkagyló (2 db)
  • DIC csúszka az objektívhez (2 db)
  • Polarizációs eszköz
  • Szűrőkészlet
  • C-foglalat kamera-adapter
  • Váltóáramú (AC) tápkábel
  • Porvédő
  • Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

  • Digitális kamera
  • Kalibrációs tárgylemez
Specifikációk
Termékazonosító 83485
Márka MAGUS
Szavatosság 5 év
EAN 5905555019512
A csomag méretei (HxSzxM): 76x61x58 cm
Szállítási súly 34.9 kg
Típus fény/optikai, metallográfiai
Fejrész trinokuláris
Fúvóka Siedentopf, Bertrand-lencsével, fénynyaláb megosztása 100/0, 50/50, 0/100
Fej dőlésszöge 45°
Nagyítás foka, x 50–1000 alapkonfiguráció esetében (50–1500x a beépített 1,5x kiegészítő nagyító lencsével)
Szemlencsecső átmérője, mm 30
Szemlencsék 10x/23 mm, nagy szemtávolság (2 db)
Objektívek fél-apokromát objektív, végtelenre korrigálva: 5x/0,15; 10x/0,30; 20x/0,45; 50xs/0,80; 100xs/0,90; parfokális magasság 45 mm
Forgó tárgylencsefoglalat 6 darab objektívhez, DIC horonnyal
Munkatávolság, mm 20 (5x); 11 (10x); 3,1 (20x); 1 (50xs); 1 (100xs)
Pupillatávolság (PD), mm 48 — 75
Tárgyasztal, mm 340x230
Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm 130/85
Tárgyasztal kéttengelyes, háromrétegű, mechanikus, koaxális X/Y karral, alacsony pozíció, döntési lehetőség, maximális töltési kapacitás 30 kg, tárgyasztali betétek
Szemlencse dioptriabeállítás, dioptria ±5D minden szemlencsén
Szemlencse dioptriabeállítás
Diafragma állítható rekesznyílású diafragma, állítható íriszmező-diafragma
Fókusz koaxiális, durvafókusz (10 mm, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,002 mm, 0,2 mm/kör)
Megvilágítás halogén
Fényerősség-szabályozás
Tápellátás váltakozóáramú hálózat, 220±22 V, 50 Hz
Fényforrás típusa 12 V/100 W
Fényszűrők igen
Üzemi hőmérséklet-tartomány, °C 5...+40
Kiegészítő polarizáló és analizáló, DIC csúszkák az objektívekhez, revolverfej a kontrasztmodulok behelyezéséhez
Felhasználói szint gyakorlott felhasználók, szakemberek
Az összeszerelés és a telepítés nehézségi szintje bonyolult
Használat metallográfiai
Fényforrás elhelyezkedése felső
Vizsgálati módszer világos látótér, sötét látótér, DIC, polarizáció
Tok/doboz/táska a készletben porvédő
