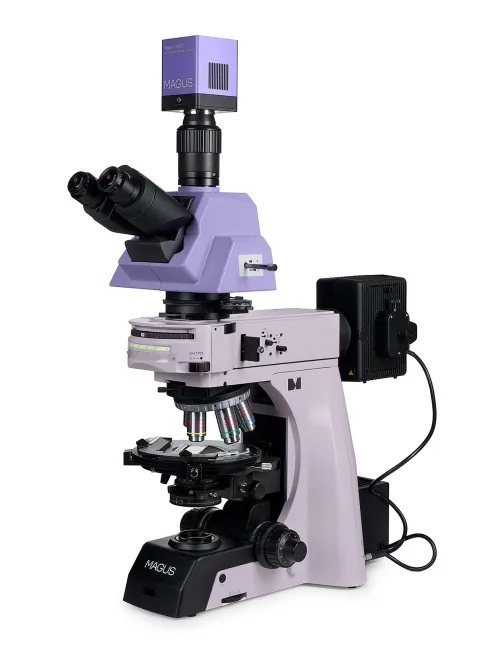

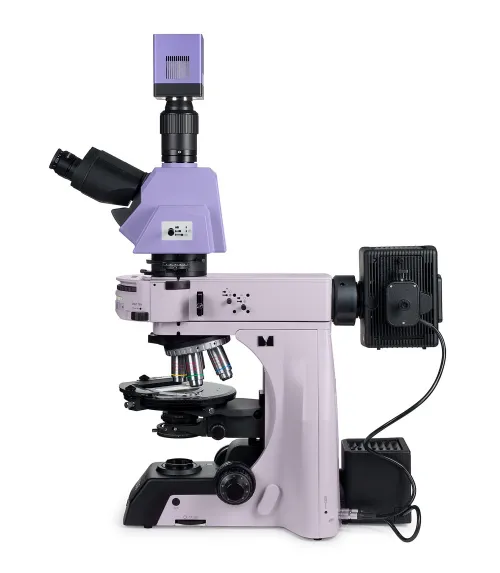

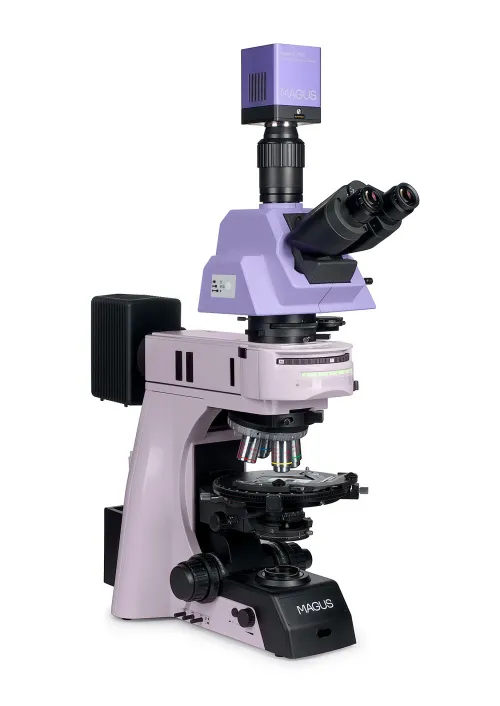

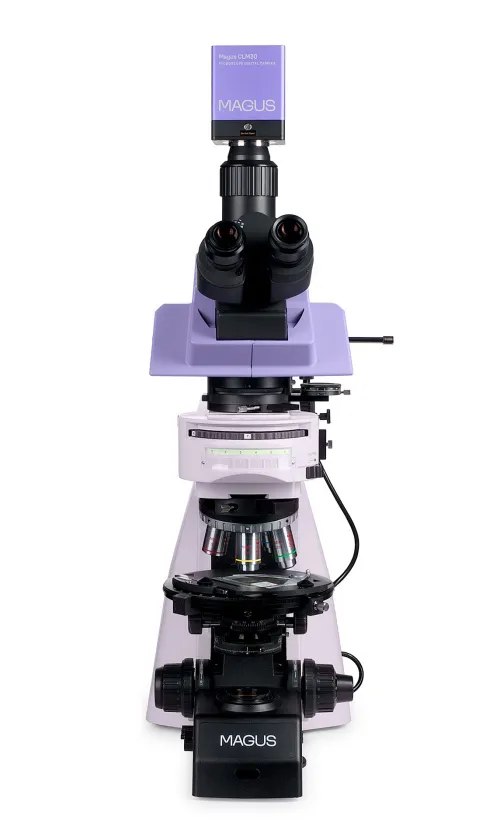

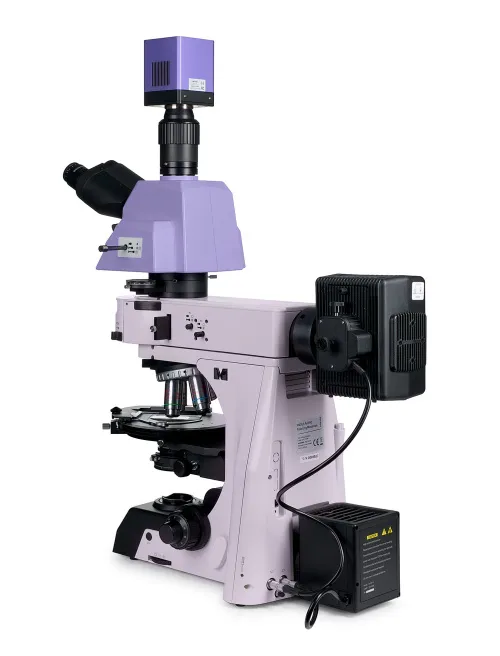

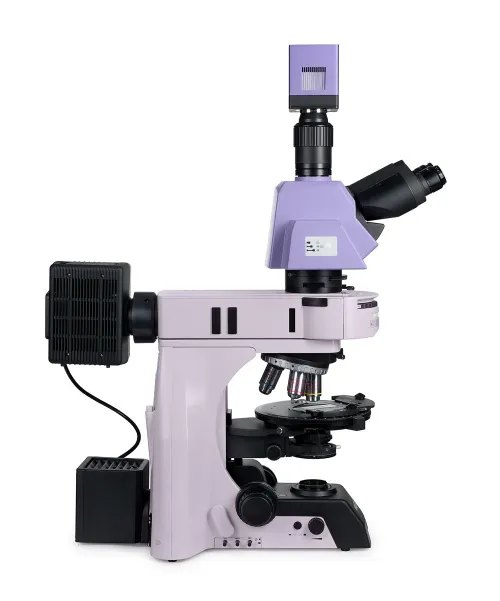

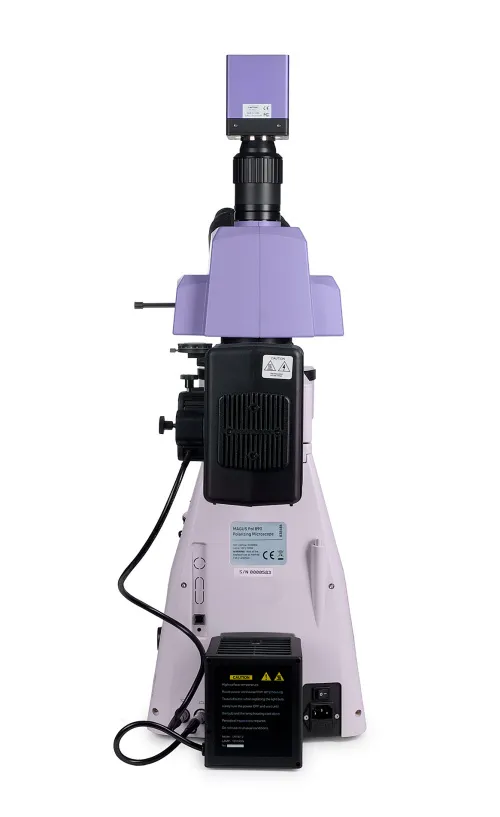

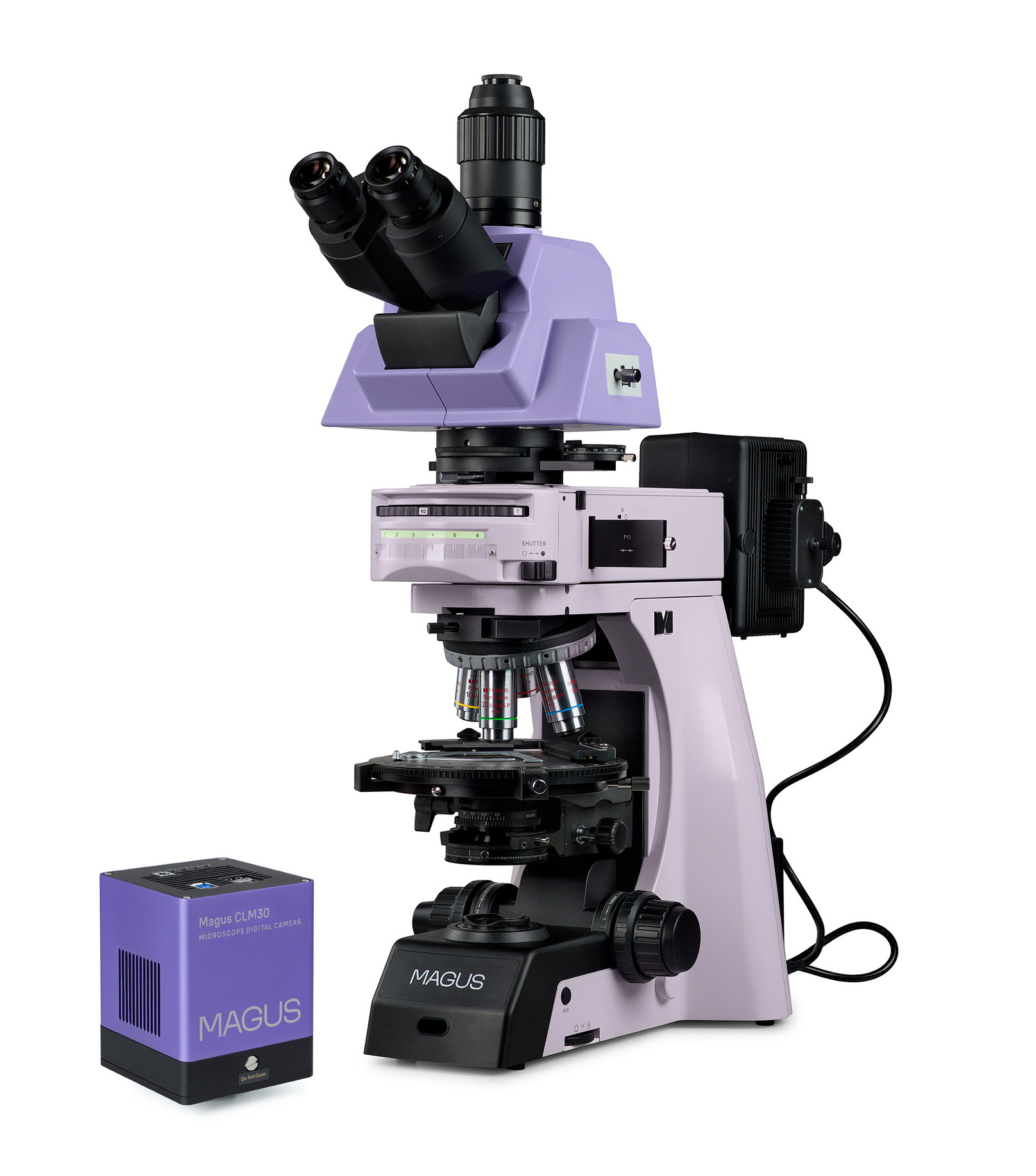

MAGUS Pol D890 MAGUS polarizáló digitális mikroszkóp

Mikroszkóp tudományos kutatáshoz és ipari megfigyeléshez.
Poláros és világos látótér megfigyelési módszerekhez tervezve. Opcionális tartozékok felszerelésével lehetővé válik a sötét látótér, a fáziskontraszt és a differenciális interferencia kontraszt technika használata áteső fényben, valamint a differenciális interferencia kontraszt és a fluoreszcencia alkalmazása visszavert fényben.
Áteresztett fényben geológiai mintákat, a vékonycsiszolatokban pedig anizotropikus, biológiai és polimeres mintákat vizsgálhat.
Visszavert fényben egyoldalúan csiszolt minták tanulmányozhatók. Az átlátszatlan, csiszolt minták vastagsága tetszőleges, általában 5–10 mm. A mikroszkóp legfeljebb 30 mm vastag, átlátszatlan minták vizsgálatát teszi lehetővé.
A polarizációs mikroszkóp az anizotróp minta kettős törését használja a kép létrehozásához. A síkban polarizált fény, amikor anizotropikus mintán halad át, két sugárra oszlik, és módosítja a polarizáció síkját. Az analizátor a fénynyalábok rezgéseit azonos síkba hozza, ezáltal interferenciát hoz létre. Az éles, kontrasztos kép színe megváltozik a tárgyasztal forgásakor.
A mikroszkóp 8,3 MP felbontású, USB 3.0 interfésszel rendelkező kamerával rendelkezik. A kamera számítógéphez csatlakozik, és a képet annak képernyőjén jeleníti meg. A szoftver elemzési és dokumentációs funkciókkal egészíti ki a rendszert.
A sík fél-apokromatikus és sík-apokromatikus objektívek feszültségmentes kialakításúak. A közbenső cső tartja meg az analizátort és a Bertrand-lencséket, illetve azon található a kompenzátorok rekesze.
A mikroszkóp a kristálytan, a kőzettan, az ásványtan, a kriminológia, az orvostudomány, illetve más tudományágak területén alkalmazható.

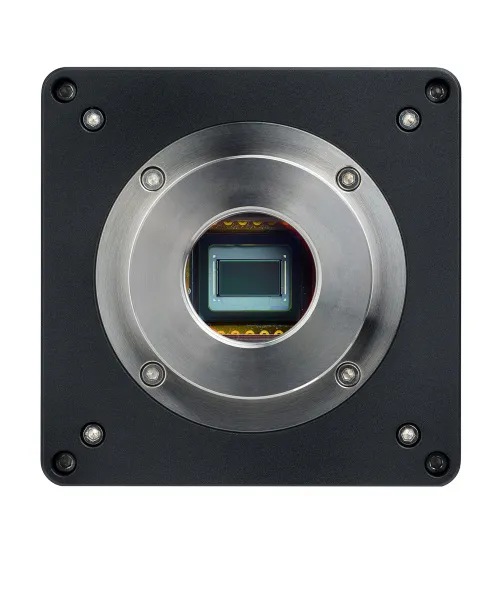

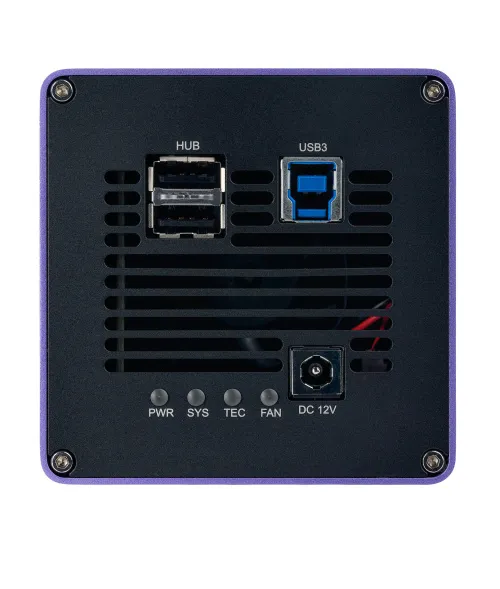

Digitális kamera

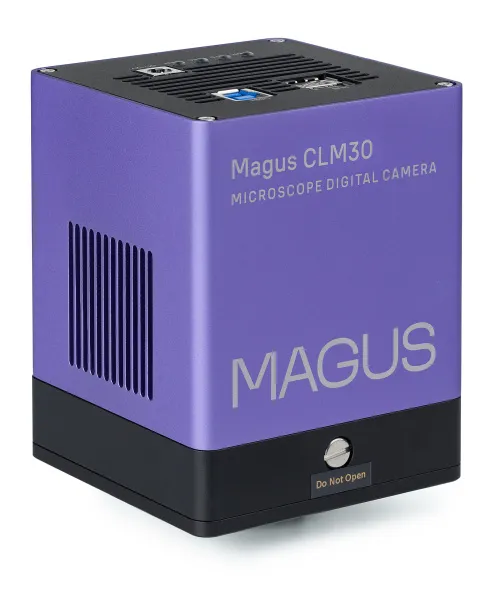

A MAGUS CLM30 fluoreszcens és sötét látóteres mikroszkóp technikákhoz tervezett digitális kamera.
A kamera 8,3 MP-es érzékelővel rendelkezik, és 3840x2160 képpont felbontású, realisztikus képeket állít elő. A kamerát 4x, 10x, 20x és 40x objektívekkel érdemes használni. A kamera alacsony nagyítású objektívekkel is részletgazdag képeket rögzít. A videó a felbontásától függően 45 képkocka/mp (fps) vagy 70 képkocka/mp sebességgel kerül rögzítésre. A videók akadásmentesek, a képkockák közötti átmenet lágy és finom. A minta mozgása késés nélkül, valós időben nyomon követhető. A kamera kényelmes munkát biztosít mozgó objektumokkal, és alkalmas tantermi bemutatók megtartására is.
A kamera USB 3.0 interfésszel rendelkezik. Az adatátviteli sebessége 10-szer gyorsabb, mint az USB 2.0-ás kamerák esetén. A nagy sebességű kamera professzionális laboratóriumokhoz, kutatáshoz és egyetemi oktatáshoz ajánlott.

Mikroszkóp fejrész

Háromszemlencsés, végtelenre korrigált optikával. A felhasználó 0° és 35° között kiválaszthatja a mikroszkóp fejrészének számára legkényelmesebb dőlésszögét. A digitális kamera a háromszemlencsés tubusba van szerelve. A fénynyaláb felosztása 0/100, 100/0 vagy 80/20 arányú.
Az alapfelszereltséghez 10x/22 mm-es szemlencsék tartoznak dioptriaállítással és magas betekintési ponttal, amelyek szemüveggel is kényelmesen használhatók.

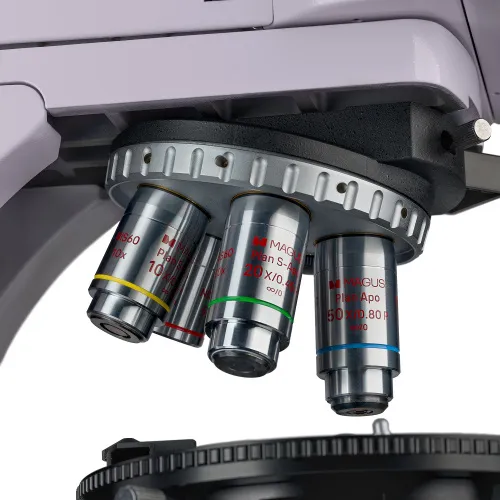

Revolverfej

Öt objektívforgató revolverfej. A szabad nyílás a visszavert fényű megvilágító izzójának beállítására szolgál. Emellett a felhasználó további objektívet szerelhet a forgó rész szabad nyílásába, így további nagyítási lehetőség áll rendelkezésére.
A forgó revolverfej ("befelé néző") kialakítása helyt szabadít fel a tárgyasztal elején, így a felhasználó láthatja az optikai útvonalba illesztett objektíveket. A forgófej furatai központosítottak az objektív és a mikroszkóp optikai tengelyének összehangolásához.

Objektívek

A végtelen sík fél-apokromatikus és sík-apokromatikus objektívek kifejezetten polarizált fényű vizsgálatokhoz készültek: a feszültségmentes polarizáló objektív biztosítja, hogy a kettős törés ne az optikai elemekről, hanem a mintáról érkezzen. Ezek az eszközök a sík akromatikus objektívekhez képest a színi és a gömbi eltérés jobb korrekcióját biztosítják.
Az 5x-ös és a 10x-es objektívek fedőlemezzel vagy anélkül való munkavégzéshez, a 20x-os és 50x-es objektívek fedőlemez nélküli munkavégzéshez készültek. A parfokális távolság 60 mm.

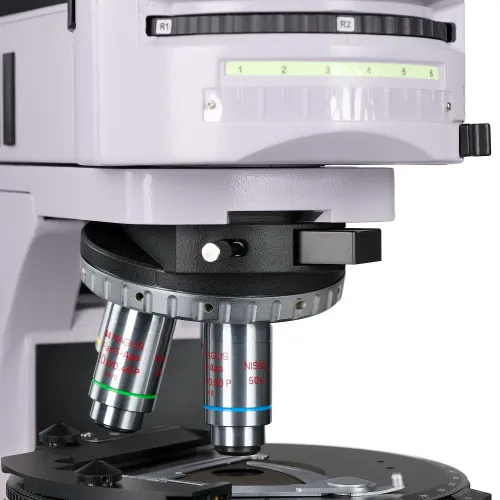

Revolverfej a kontrasztmodulok behelyezéséhez

A visszavert fényű megvilágító beépített forgófejjel rendelkezik a kontrasztmodulok számára. Három modul szerelhető be: egy az áteső fényhez és kettő a visszavert fényhez. A forgófej elforgatásával megváltoztatható a megfigyelési mód, így bonyolult beállítások nélkül gyorsan válthat egyik kontraszttechnikáról a másikra.

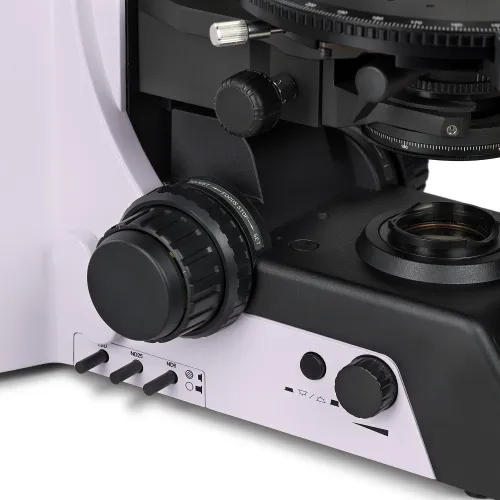

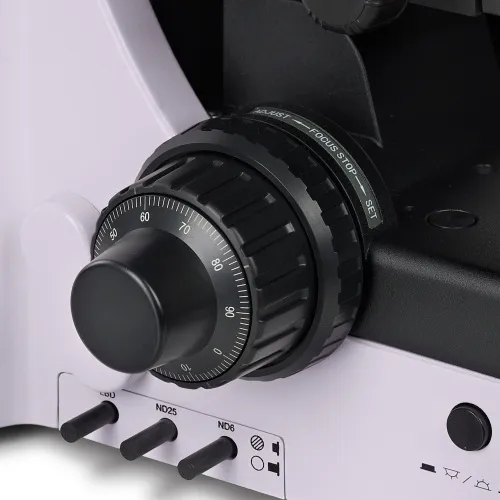

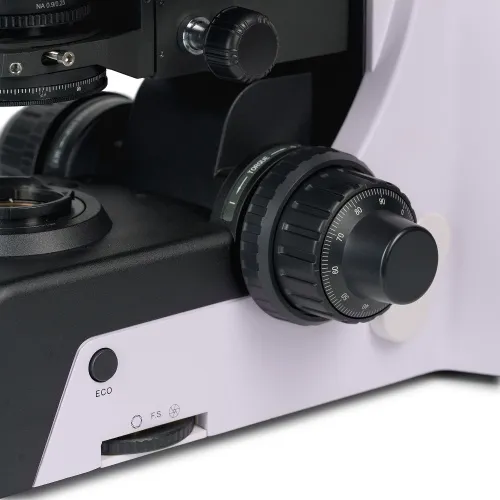

Fókuszáló mechanizmus

A mikroszkóp alacsony elhelyezésű, koaxiális durva- és finomélesség-állító gombokkal rendelkezik. A kutató az asztalra helyezheti a kezét, így megfigyelés közben kényelmes testhelyzetet vehet fel.

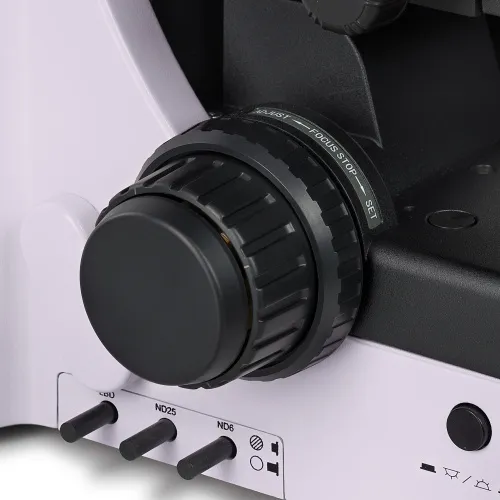

A durvafókusz-rögzítő gomb segítségével gyorsan beállítható a mikroszkóp az objektum cseréje után. A gomb a mikroszkóp bal oldalán található, ugyanazon a tengelyen, mint a fókuszáló mechanizmus.
A jobb oldalon található gyűrű a durvafókusz-mozgástartomány feszességét állítja be. A felhasználó beállíthatja a munkavégzéshez kényelmes feszültséget.

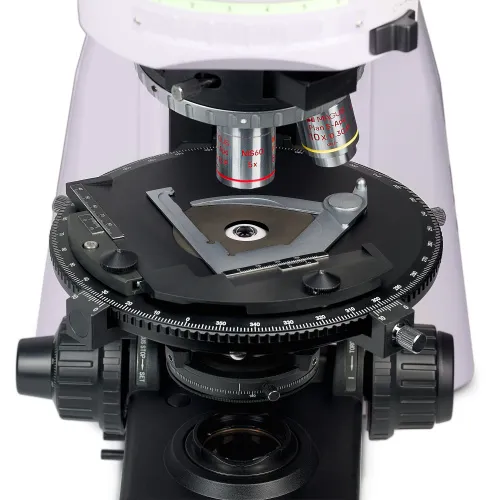

Tárgyasztal

A tárgyasztal 360°-ban forgatható, így a minta színváltozása megfigyelhető, amikor a polarizátor és az analizátor keresztezett helyzetben van, és rögzíthető a kívánt pozícióban. A tárgyasztal forgásszög-fokozatokkal rendelkezik. Minden 90°-os elforgatást kattanás jelez. A nóniuszskálával a mérések 0,1° pontossággal végezhetők.
A tárgyasztal kialakítása két csavarral történő központosítást tesz lehetővé, mivel az anizotrop tárgyak polarizált fényben történő vizsgálata megköveteli a tárgyasztal forgástengelyének pontos illesztését a mikroszkóp optikai tengelyéhez.

Fényforrások

A 100W-os halogén izzókat mind a visszavert, mind az áteresztett megvilágításhoz használják. A halogén izzók olyan színhőmérsékletű fényt bocsátanak ki, amely lehetővé teszi a szem számára kényelmes munkavégzést. A 100 W-os lámpa fénye elég erős ahhoz, hogy világos látótérben és polarizált fényben, 4x-es és 100x-os közötti nagyítású objektívekkel alkalmazzák azokat.

Visszaverődő fényt használó megvilágítás

A megvilágító rendszer Köhler-megvilágítást alkalmaz. A mező- és rekeszblendék gyárilag beállítottak az optikai tengelyhez, így nem igényelnek további központosítást. Szükség esetén a rekeszek központosító csavarokkal állíthatók. A fényforrás három tengely mentén központosított.

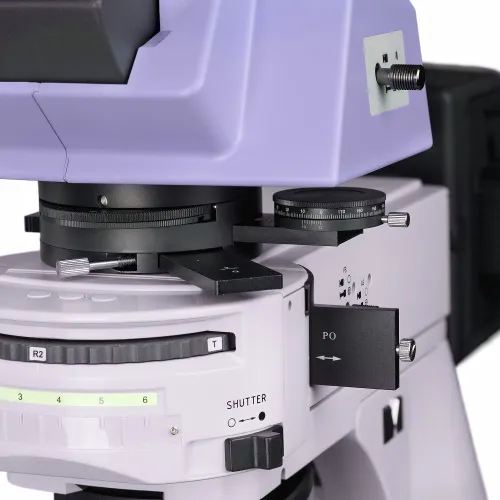

Az analizátor és a polarizátor a polarizációs mikroszkóptechnikához alkalmas. A polarizátor álló helyzetű, míg az analizátor 360°-ban forog és a precíz szögbeállítás érdekében nóniusz-skálával rendelkezik.
Egy sor szűrő segíthet beállítani a színvisszaadást.

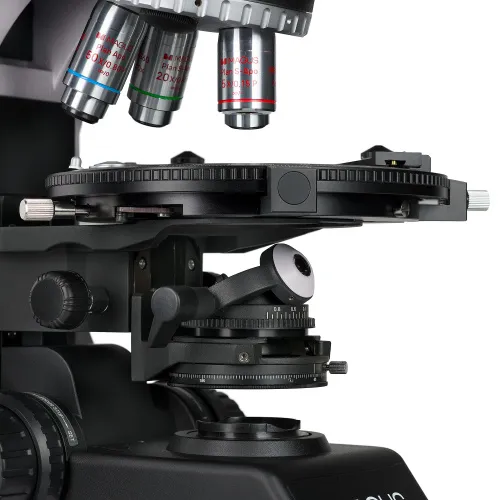

Áteső fényes megvilágítás

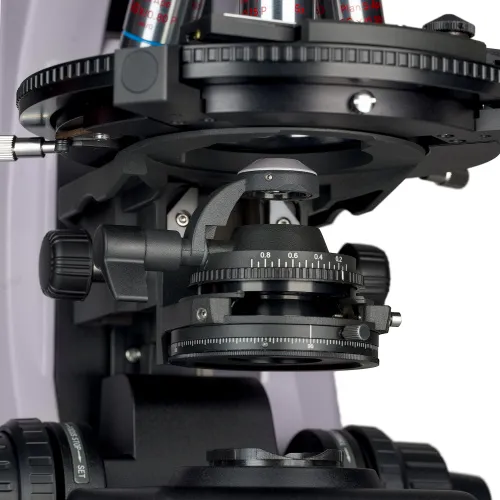

Állítható mezőmembrán, középre igazított, állítható magasságú kondenzor szemkímélő optikával, állítható apertúramembránnal és egy lehajtható lencsével biztosítja a Köhler-féle világításbeállítást. A lehajtható lencsék az alacsony nagyítású objektívek esetén eltávolításra kerülnek az optikai útvonalból, és a 10-szeresnél nagyobb nagyítással rendelkező objektívekhez kerülnek vissza. A polarizátor 0–360°-ban forgatható, a skálán 0°, 90°, 180° és 270° jelölésekkel. Az analizátor 360°-ban forgatható, a szögpontosságot az analizátoron található nóniusz-skála biztosítja.

Köhler-világítás visszavert és áteső fényben

A Köhler-világítás beállításával tovább javítható a minta képminősége. Ilyen világítással maximális felbontást érhet el minden egyes objektíven. Még a látómező egyenletes megvilágítását is, a széleken történő sötétedés nélkül. A vizsgálati objektum éles fókuszban van, a képhibák eltávolításra kerülnek.

A minták tanulmányozása polarizált fényben

A polarizátor és az analizátor a fénynyaláb útjába helyezhető, hogy a tárgyakat polarizált fényben figyelhessük meg. Az analizátor és a polarizátor skáláinak segítségével beállítható a polarizációs elemek keresztezett vagy párhuzamos helyzete. A polarizátor vagy analizátor elforgatásával változik a polarizációs szög. A mikroszkóp tárgyasztalának forgatásakor a minták fénytörése a polarizációs szögtől függően változik.
A Bertrand-lencsék konoszkópikus vizsgálatokhoz használhatók.
A kompenzátorok a gyenge kettőstörésű tárgyak kontrasztjának növelésére szolgálnak.

Tartozékok

Kifejezetten ehhez a mikroszkóphoz tervezett tartozékok sora áll rendelkezésre.
Opcionális sík-apokromatikus objektívvel további nagyítás érhető el.
A szemlencsék kiterjesztik a mikroszkóp nagyítási tartományát. Kiegészítő szemlencsék segítségével elérhető a leggyakrabban használt objektív hasznos nagyítása.
A fáziskontraszt-, epi-fluoreszcens-, sötét látóteres és DIC kiegészítők bővítik az alkalmazható mikroszkópos technikák körét.
A kalibrációs tárgylemez objektumok mérésére szolgál, és egy skála vagy a kamera szoftvere segítségével a szemlencsével kombinálható.

Alternatív modellek

A MAGUS Pol D890 a következő modellek alternatívája: Carl Zeiss Axio Imager 2 Pol, Carl Zeiss Axioscope Vario Polarization, Nikon ECLIPSE Ci-Pol, Nikon ECLIPSE E200Pol, Nikon ECLIPSE LV100ND POL/DS, Nikon ECLIPSE LV100Pol, Olympus BX53P.

A mikroszkóp jellemzői:

• Az áttetsző és az átlátszatlan anizotropikus minták polarizált és természetes fényben való vizsgálata
• Erőteljes, 100 W-os halogén áteső és fényvisszaverő világítótestek, amelyek erős természetes fényt biztosítanak
• Ortoszkopikus megfigyelések, Bertrand-lecsék konoszkopikus megfigyelésekhez, kompenzátorok, Köhler-megvilágítás áteső fényben és visszavert fényben
• Ergonomikus háromszemlencsés fej állítható dőlésszöggel és függőleges kameraporttal; fénysugarak elosztási aránya (szemlencse/kamera): 100:0, 0:100 vagy 20:80
• A belső feszültségektől mentes sík fél-apokromatikus és sík-apokromatikus objektívek nem okoznak optikai torzulásokat a képben
• A többfunkciós revolverfejen 3 darab nyílás található, ahová az egyes kontrasztmódszerek moduljai helyezhetők be
• A revolverfej rekeszei és a tárgyasztal kényelmesen beállíthatók
• Kör alakú, forgatható tárgyasztal noniusz skálával a forgásszög pontos méréséhez. A tárgyasztal rögzíthető a kiválasztott helyzetben; minden 90°-os elforgatást kattanás jelez.

Kamerafunkciók:

• 4x, 10x, 20x és 40x objektívekkel rendelkező világos látóterű mikroszkópokhoz
• 8,3 MP felbontás: kis nagyítású objektívekkel végzett megfigyelés esetén a kamera segít, hogy Ön a finomabb részleteket is megláthassa
• 3840x2160 képpont felbontás esetén 45 képkocka/mp (fps), 1920x1080 képpont felbontás esetén pedig 70 képkocka/mp a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a készítmény akadás- és késésmentes mozgatásához
• A Peltier elem hosszabb működés esetén is csökkenti az érzékelő hőmérsékletét és kiküszöböli a hőzajt. Ezért fényképezéskor hosszú záridő alkalmazható
• A SONY Exmor színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni
• USB 3.0 csatlakozófelület a gyors adatátvitelhez, ugrás vagy késedelem nélkül
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

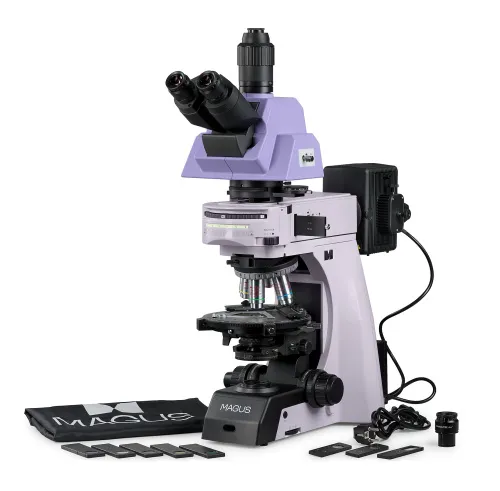

Csomag:

• MAGUS CLM30 digitális kamera (digitális kamera, USB-kábel, 12 V, 3 A hálózati adapter, hordtáska, USB-meghajtó illesztőprogrammal és szoftverrel, használati útmutató és garancialevél)
• Beépített tápegységgel, fókuszmechanizmussal és forgófejjel ellátott állvány
• Tárgyasztal
• Kondenzortartó
• Lencse-lehajtható kondenzor áteső fényű polarizátorral
• Visszavert fényű megvilágító forgófejjel és halogén fényforrással
• Áteső fényű megvilágító halogén fényforrással
• Háromszemlencsés mikroszkópfej
• Bertrand-lencsés köztes modul
• Analizáló
• Visszavert fényű polarizátor
• Kompenzátorok: λ kompenzátor; λ/4 kompenzátor; kvarc ék
• Visszavert fényhez való szűrőkészlet
• Sík fél-apokromatikus objektív Plan S-Apo 5x/0,15 ∞/–, parfokális távolság: 60 mm
• Sík fél-apokromatikus objektív Plan S-Apo 10x/0,30 ∞/–, parfokális távolság: 60 mm
• Sík fél-apokromatikus objektív Plan S-Apo 20x/0,45 ∞/0, parfokális távolság: 60 mm
• Sík-apokromatikus objektív Plan Apo 50x/0,80 ∞/0, parfokális távolság: 60 mm
• 10x/22 mm szemlencse nagy betekintési távolsággal és dioptriakorrigálással (2 db)
• 10x/22 mm hajszálkeresztes szemlencse, nagy betekintési távolsággal és dioptriakorrigálással
• Szemkagyló (2 db)
• 1x C-foglalatú adapter
• Tápkábel
• Porvédő
• Használati útmutató és garanciajegy

Igény esetén rendelkezésre áll:

• Sík-apokromatikus objektív Plan Apo 100x/0,9 ∞/0, parfokális távolság: 60 mm
• Sík fél-apokromatikus fluoreszcens objektívek készlete: Plan S-Apo 4x, 10x, 20x, 40x, 100x (olaj) ∞/0,17, parfokális távolság: 60 mm
• 10x/22 mm skálázott szemlencse
• 10x/22 mm szemlencse irányzékkal
• 12,5x/16 mm szemlencse (2 db)
• 15x/16 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 30x/8 mm szemlencse (2 db)
• Fáziskontraszt eszköz: fáziskontrasztos kondenzor, fázisobjektív-készlet, centráló teleszkóp
• Sötét látóterű kondenzor NA 0,7–0,9
• Immerziós sötét látóterű kondenzor NA 1,3–1,26
• Differenciál interferenciakontraszt (DIC) egység
• Epi-fluoreszcens egység higanylámpaházzal, fluoreszcens szűrőkockákkal és a higanylámpa tápegységével
• Epifluoreszcens szerelék LED-fényforrással, fluoreszcens szűrőkockák, és tápkábel
• Kalibrációs tárgylemez
