MAGUS Stereo D8TR digitális sztereomikroszkóp elektronikai javításokhoz

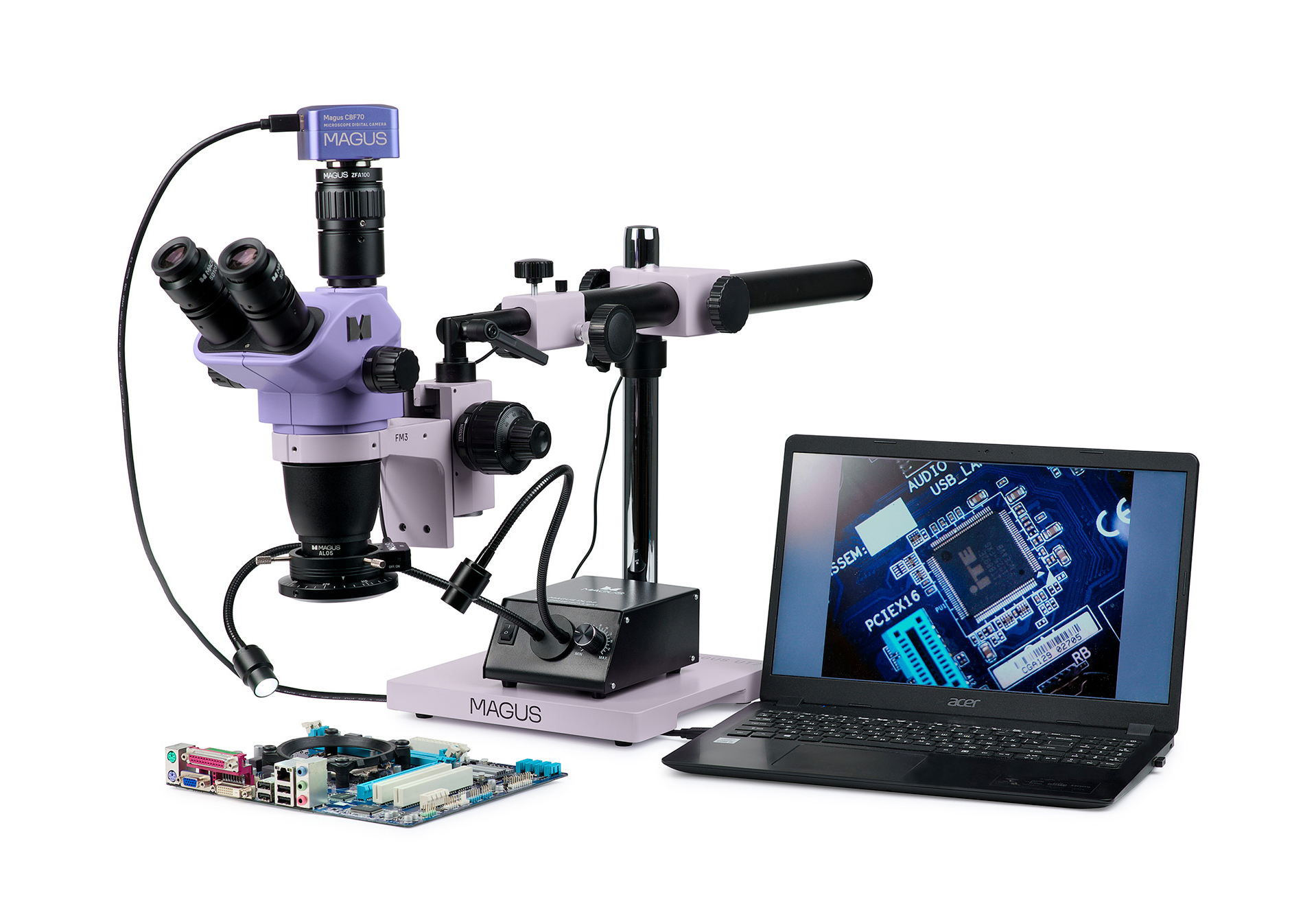

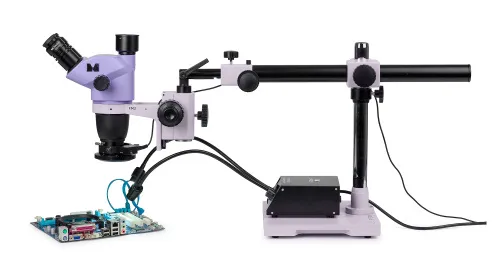

Forrasztáshoz, javításhoz és minőségellenőrzéshez is használható kész megoldás, amelynek alapeleme a MAGUS Stereo 8H sorozatú mikroszkópfej és az univerzális MAGUS UT2 mikroszkópállvány.
A Greenough optikai kialakítású sztereomikroszkóp a felületi topográfia pontos részleteit a térbeli tájékozódás elvesztése nélkül biztosítja, így nagy mélységélességet biztosít. A háromszemlencsés mikroszkópot azoknak ajánljuk, akik ezt az eszközt normál testtartásban szeretik kezelni, és a szemlencséken keresztül nézik a mintát.
A digitális mikroszkóp kamerájával rögzíthető a megfigyelési folyamat, a közbenső és végső eredmény is. A kamerán USB 3.0 típusú port található, a létrehozott képeket a számítógép képernyőjére továbbítja. Az adatátviteli sebesség 10-szer gyorsabb, mint az USB 2.0 kamerák esetében.
A mikroszkóp két darab, visszavert fénnyel működő világítóelemmel van felszerelve: egy polarizációs szűrővel ellátott gyűrűs világítóelemmel és egy gégecső lámpával.
A mikroszkóppal optimalizálható a munkahelyi ergonómia, ezáltal a kezelő kényelmesebben és hatékonyabban tud dolgozni.

Digitális kamera

A háromszemlencsés tubusba C-foglalatú adapterrel rögzített digitális kamera felveszi a megfigyelési folyamat közbenső és végső eredményeit. A funkciót minőségellenőrzésre, valamint adatbázis-építésre is használható. Az 1x-es, C-foglalatú adapteren lévő 21 MP-es kamera biztosítja a sztereomikroszkópos megfigyelésekhez szükséges felbontást. A 4/3"-os érzékelő a lehető legnagyobb látómezőt nyújtja. A számítógép képernyőjén a látómező a mikroszkóp minimális nagyítása mellett 53,5x37 mm lesz.

Mikroszkóp fejrész

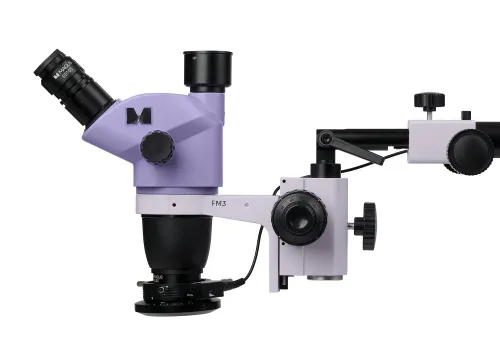

A zoom objektívvel a 8,4x-es nagyítás is lehetséges, amely gördülékenyen, fókuszveszteség nélkül módosítható. A mikroszkóp egyenes, függőleges (nem fordított) háromdimenziós képet hoz létre. A 0,5x-es nagyítású kiegészítő objektívlencsék megváltoztatják a nagyítást tartományát, valamint a mikroszkóp munkatávolságát.
Forrasztási munkák esetében, a 0,5x-es segédlencse alkalmazásával 3,25–27,5x-es nagyítás, valamint 177 mm-es munkatávolság érhető el. Amennyiben a 0,5x-es nagyítású segédlencse nincs használatban, minőségellenőrzéshez 6,5–55x-ös nagyítás és 105 mm-es munkatávolság érhető el.
A minőségellenőrzés során végzett vizuális megfigyelésekhez képest a műszerrel végzett műveletek nagyobb látómezőt igényelnek. A szemlencséken keresztül nézve a látómező átmérője a 0,5x-es nagyítási értékű segédlencsével 67,7 mm (3,25x-ös mikroszkópos nagyításnál), valamint 8 mm (27,5x-es nagyításnál). Az alapkonfiguráció tartalmazza a 10x/22 mm-es szemlencsét, amin állítható a dioptria, és a szemtávolság is, hogy szemüvegben is lehessen vele dolgozni.

Világítóelemek

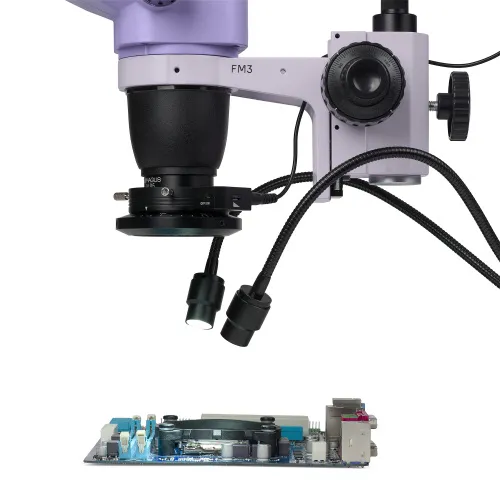

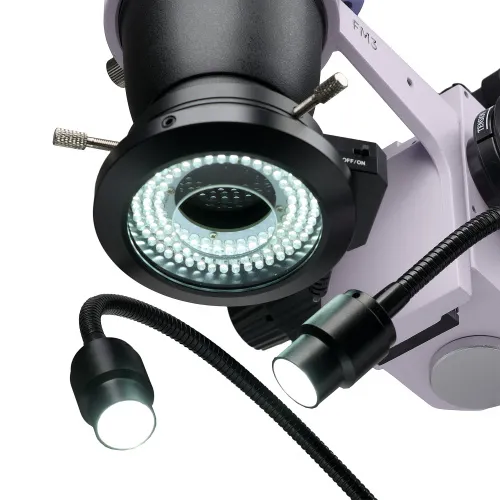

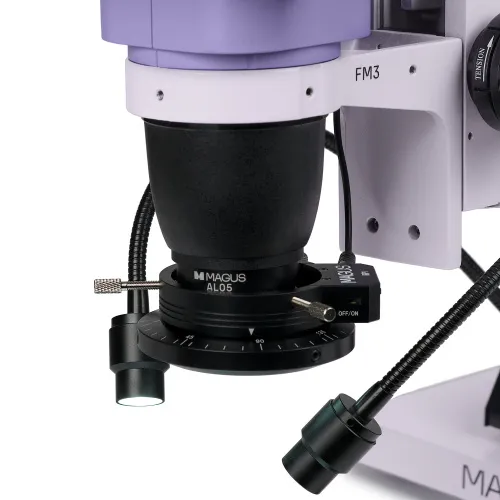

Az egyes feladatok eltérő megvilágítást igényelnek. A készletben két világítóelem található. A polarizátoros gyűrűs lámpa kiküszöböli a fémek tükröződését. A gégecső lámpával árnyékok hozhatók létre, amelyek megkönnyítik a látásunk számára a felületi topográfia felismerését.

Állvány

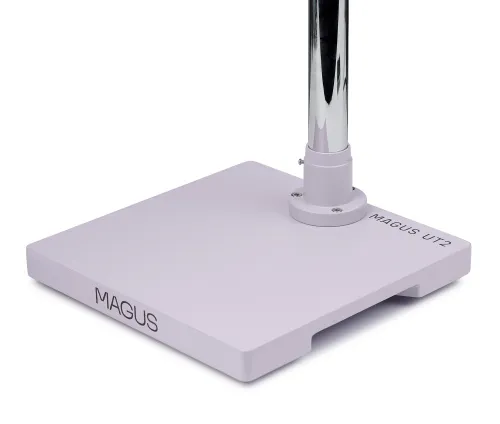

A szilárd talapzatú univerzális állvány a minimálisra csökkenti a mozgás által gerjesztett rezgéseket. A hosszú, vízszintes karral megnövelhető a munkaterület.

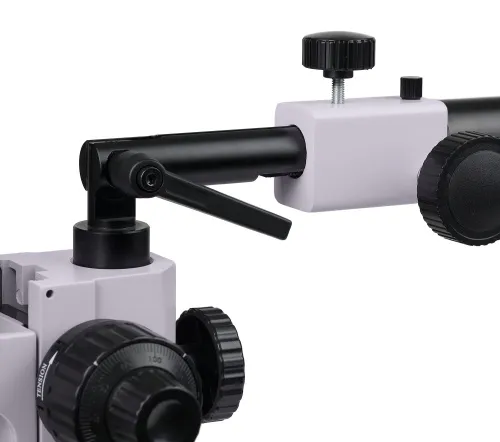

A munka során néha nem célszerű az objektumokat az optikai útvonalban mozgatni. Néha előnyösebb a mikroszkópfej mozgatása. A mikrobeállító gombbal a mikroszkópfej előre-hátra vízszintesen mozgatható.

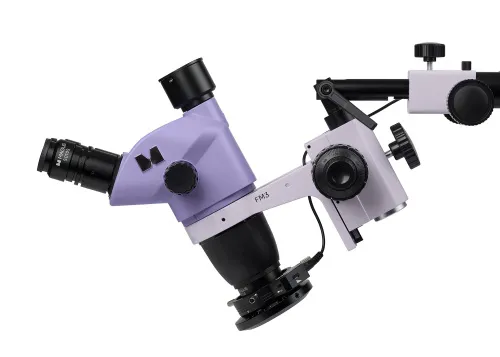

Az optikai tengely szögét az állvány végén található mechanizmussal lehet megváltoztatni. A kezelő az asztalon lévő mintát szögből nézve figyelheti meg. Ezzel a funkcióval kényelmesebben végezhetők el az olyan műveletek, mint a forrasztás minőségének ellenőrzése, vagy az íves tárgyak megfigyelése.

Fókuszáló mechanizmus

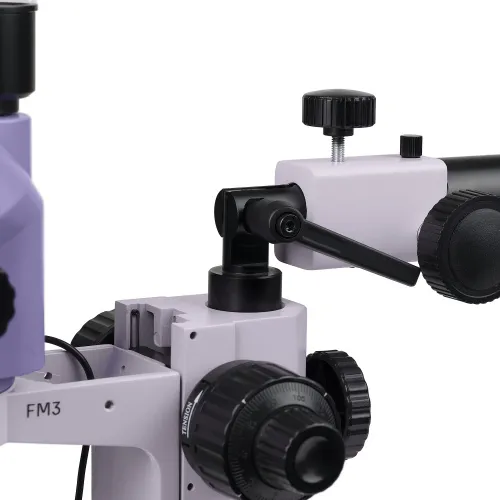

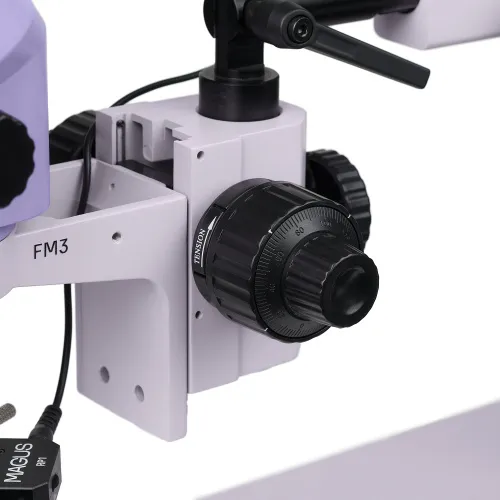

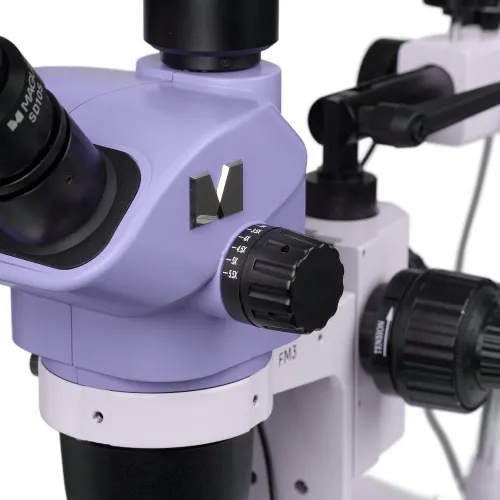

A fókuszáló mechanizmusnak durva- és finomfókusz-állító funkciója is van. A 40x-es nagyítási érték felett könnyebb beállítani a mikroszkópot a finomfókusz-állító mechanizmussal. A koaxális fókuszállító gombok a mikroszkóp mindkét oldalán megtalálhatók. A durva fókuszállítás feszessége is állítható.

Tartozékok és teljeskörű megoldások

Mivel kényelmesebbek a munkakörülmények, megnövekszik a kezelő termelékenysége is. Teljes körű megoldásainkhoz a villamosmérnökök tapasztalataiból indultunk ki. A MAGUS ugyanakkor egyéb olyan alkatrészeket is kínál, amelyekből a költségvetése és a preferenciái, valamint a végrehajtandó feladatok alapján tudja összeállítani saját mikroszkópkészletét. Ezenkívül a későbbiekben bármikor kiegészítheti a készletet a szükséges tartozékokkal.

A mikroszkóp jellemzői:

• Háromszemlencsés mikroszkópfej függőleges tubussal, digitális felszereléséhez
• A zoom objektívvel zökkenőmentesen, fókuszveszteség nélkül lehet a nagyítási értéken módosítani; zoom (ráközelítés) aránya: 8,4:1
• A Greenough optikai kialakítás előnyei: nagy mélységélesség, nagy felbontású, 3D-s térhatás, kompakt kialakítás és kedvező ár
• A 0,5x-es nagyítású kiegészítő objektívlencsék további nagyítási, látómező- és munkatávolság-beállításokat tesznek lehetővé
• Az univerzális állvány megnöveli a munkaterületet, lehetővé teszi a mikroszkópfej minta feletti pontos elhelyezését, valamint a fej pozíciójának finom mikrobeállításait
• A fókuszáló mechanizmuson egy durva- és egy finomfókusz-állító elem is található: a mikroszkóp a teljes nagyítási tartományban kényelmesen működtethető
• Két darab, visszavert fénnyel működő világítótest: gyűrűs világítóelem polarizációs szűrővel és egy gégecső lámpa
• Igény szerint az egyes alkatrészek kicserélhetők, vagy további tartozékok is telepíthetők.

Kamerafunkciók:

• A 21 MP-es érzékelő a sztereomikroszkópos megfigyeléshez optimális felbontást biztosít
• A 4/3"-os érzékelő a képernyőre a lehető legnagyobb látómezőt vetíti ki
• Maximális felbontáson a 17 fps elegendő a fókusz beállításához
• Osztálytermi prezentációkhoz és videofelvételekhez a berendezés akár 192 fps-re is képes, csökkentett felbontás mellett; a minták egyenletesen mozgathatók, ugrás vagy késleltetés nélkül
• A háttérvilágításos, színes SONY Exmor CMOS érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok mellett is: a képek tisztábbak, világosabbak és telítettebb színűek
• USB 3.0 típusú csatlakozófelület a gyors adatátvitelhez, ugrás vagy késedelem nélkül
• A szoftver alkalmas fényképek és videók rögzítésére, szerkesztésre, külső megjelenítésre, valamint hosszúság- és szögmérésre
• A kamera a mikroszkópra a mellékelt, állítható fókusztávolságú, 1x-es, C-foglalatú adapterrel rögzíthető

A készlet tartalma:

• MAGUS CBF70 digitális kamera, (digitális kamera, USB-kábel, illesztőprogramokat és szoftvert tartalmazó tárolóeszköz, használati útmutató és garanciajegy)
• MAGUS Stereo 8TH mikroszkópfej – objektív és szemlencsetubusok
• 10x/22 mm-es szemlencse szemtávolsággal és dioptriaállítási lehetőséggel (2 db)
• MAGUS UT2 mikroszkópállvány
• MAGUS FM3 fókusz-tartószerkezet
• MAGUS LED RP1 gyűrűs lámpa polarizátorral
• MAGUS LED DGL2 duál gégecső lámpa
• MAGUS AL05 0,5х/177 mm segédlencsék
• MAGUS ZFA100 C-foglalatú adapter
• Használati útmutató és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 15x/16 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• 30x/8 mm szemlencse (2 db)
• Kiegészítő objektívlencse 1,5x
• Kiegészítő objektívlencse 2x
• Gyűrűs világítóelem
• Gyűrűs világítóelem szektorváltóval
• HDMI digitális kamera
• LCD monitor
• 0,5x-es nagyítási értékű, C-foglalatú adapter, állítható fókusztávolsággal
• Kalibrációs tárgylemez
