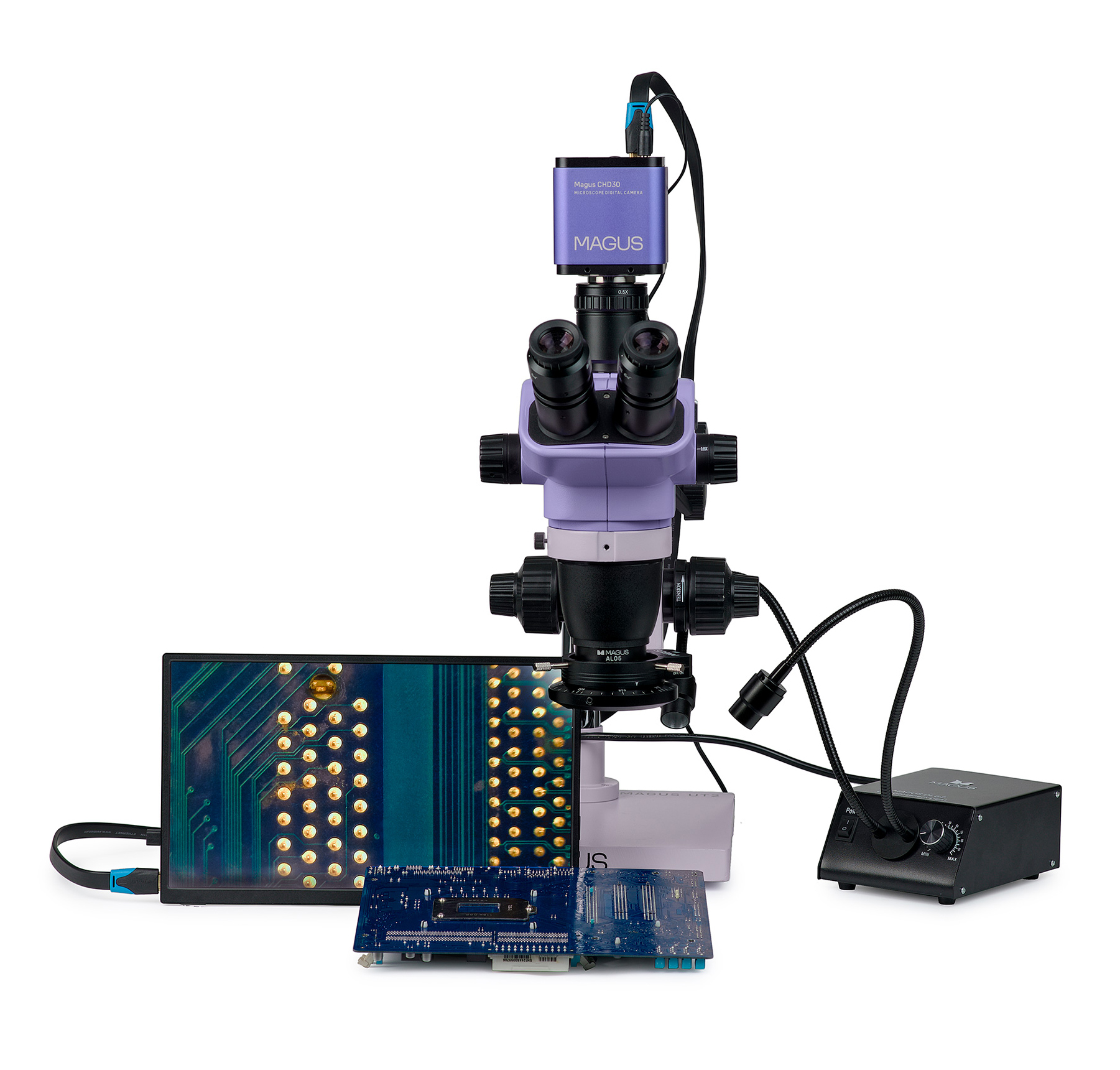

MAGUS Stereo D8TR LCD digitális sztereomikroszkóp elektronikai javításokhoz

Forrasztáshoz, javításhoz és minőségellenőrzéshez is használható kész megoldás, amelynek alapeleme a MAGUS Stereo 8H sorozatú mikroszkópfej és az univerzális MAGUS UT2 mikroszkópállvány.
A kamerán HDMI-port található, amelyen keresztül a berendezés számítógéphez való csatlakozás nélkül, közvetlenül a monitor képernyőjére továbbítja képet.
A Greenough optikai kialakítású sztereomikroszkóp a felületi topográfia pontos részleteit a térbeli tájékozódás elvesztése nélkül biztosítja, így nagy mélységélességet biztosít. A monitorral felszerelt háromszemlencsés mikroszkóppal kétféleképpen lehet megfigyeléseket végezni: a szemlencséken vagy a monitor képernyőjén keresztül.
A mikroszkóp két darab, visszavert fénnyel működő világítóelemmel van felszerelve: egy polarizációs szűrővel ellátott gyűrűs világítóelemmel és egy gégecső lámpával.
A mikroszkóppal optimalizálható a munkahelyi ergonómia, ezáltal a kezelő kényelmesebben és hatékonyabban tud dolgozni.

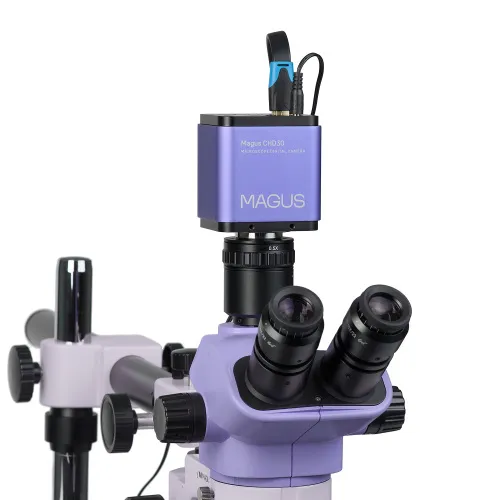

Digitális kamera

A digitális kamerának 2 MP-es érzékelője van, amely Full HD felbontású (1920x1080 px), valósághű képet készít.
Mivel a kezek és maga a műszer a mikroszkóp alatt mozog, a képernyőn történő megfigyelés bizonyos követelményeket támaszt a képkockasebességgel szemben. A kamera C-foglalatú adapter segítségével van a háromszemlencsés tubusba szerelve, és a monitorhoz HDMI-kimeneten keresztül csatlakozik. A HDMI-mód 60 fps sebességet támogat. Ez a minimális érték ahhoz, hogy a rendszer az adott képkockákat gördülékenyen, késleltetés nélkül tudja átvinni a képernyőre. A nyomtatott áramkör mozgatásakor az autofókusszal a kép fókuszban marad.
A kamerát a számítógéppel a WIFI-interfész köti össze. Így lehet a megfigyelési folyamatot, valamint a közbenső és végső eredményeket rögzíteni.

LCD monitor

A monitor a valós idejű kép megjelenítése érdekében mikroszkópra szerelt kamerához csatlakozik. Kompatibilis a Full HD felbontással működő MAGUS HDMI kamerával. A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket hoz létre: ha ferde irányból nézi a monitort, a színek akkor sem torzulnak el. A monitor az asztalra helyezhető, vagy a kamerához csatlakoztatható.
A monitorral ellátott háromszemlencsés mikroszkóp azok számára megfelelő, akik például egy áramköri lapot előrefelé, és nem lefelé irányuló tekintettel szeretnek vizsgálni. Némi időt igénybe vehet, amíg megszokja az ilyen megfigyelési módszert. Cserébe a háta és a nyaka nem fog elfáradni. Ezt a típust a pedagógusok is jól tudják alkalmazni a diákjaik tanítása során.
A látómező a mikroszkóp minimális nagyítása mellett 44,3x24,9 mm lesz.

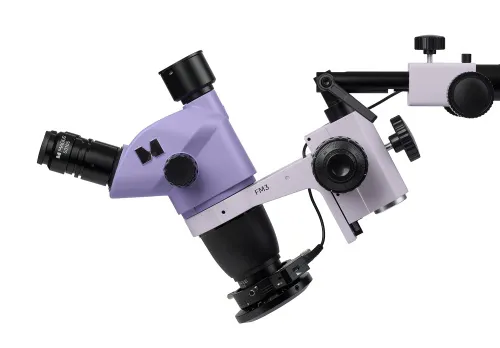

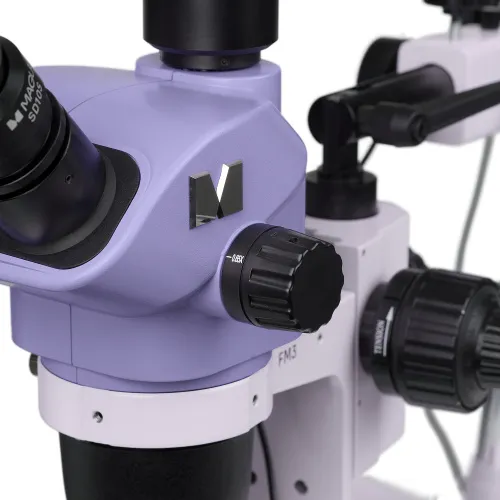

Mikroszkóp fejrész

A zoom objektívvel a 8,4x-es nagyítás is lehetséges, amely gördülékenyen, fókuszveszteség nélkül módosítható. A mikroszkóp egyenes, függőleges (nem fordított) háromdimenziós képet hoz létre. A 0,5x-es nagyítású kiegészítő objektívlencsék megváltoztatják a nagyítást tartományát, valamint a mikroszkóp munkatávolságát.
Forrasztási munkák esetében, a 0,5x-es segédlencse alkalmazásával 3,25–27,5x-es nagyítás, valamint 177 mm-es munkatávolság érhető el.
Amennyiben a 0,5x-es nagyítású segédlencse nincs használatban, minőségellenőrzéshez 6,5–55x-ös nagyítás és 105 mm-es munkatávolság érhető el.
A minőségellenőrzés során végzett vizuális megfigyelésekhez képest a műszerrel végzett műveletek nagyobb látómezőt igényelnek. A szemlencséken keresztül nézve a látómező átmérője a 0,5x-es nagyítási értékű segédlencsével 67,7 mm (3,25x-ös mikroszkópos nagyításnál), valamint 8 mm (27,5x-es nagyításnál). Az alapkonfiguráció tartalmazza a 10x/22 mm-es szemlencsét, amin állítható a dioptria, és a szemtávolság is, hogy szemüvegben is lehessen vele dolgozni.

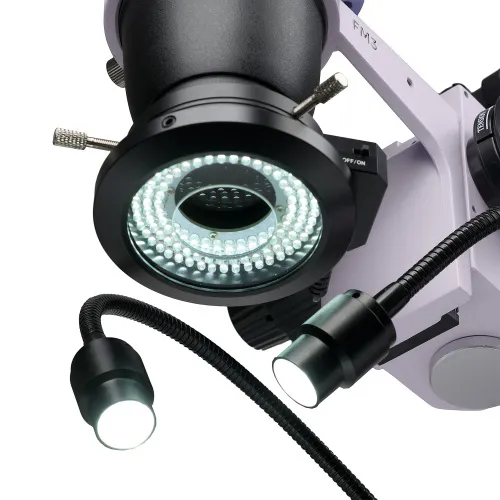

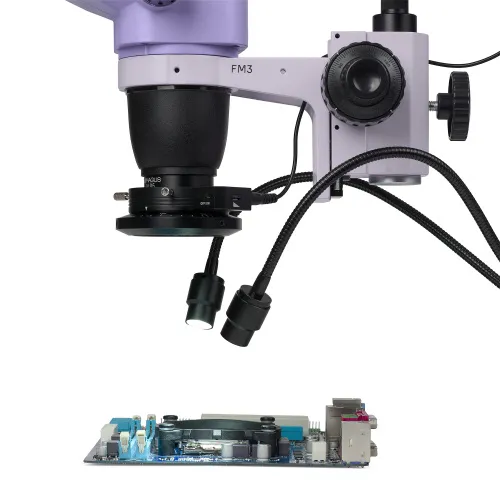

Világítóelemek

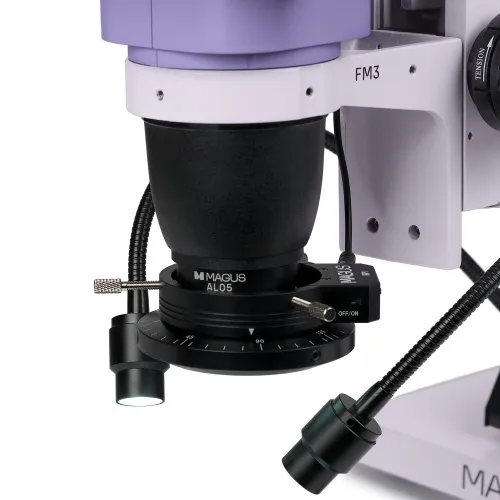

Az egyes feladatok eltérő megvilágítást igényelnek. A készletben két világítóelem található. A polarizátoros gyűrűs lámpa kiküszöböli a fémek tükröződését. A gégecső lámpával árnyékok hozhatók létre, amelyek megkönnyítik a látásunk számára a felületi topográfia felismerését.

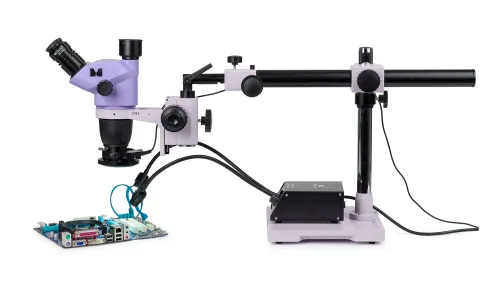

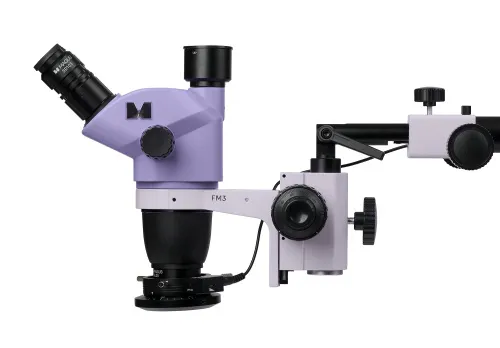

Állvány

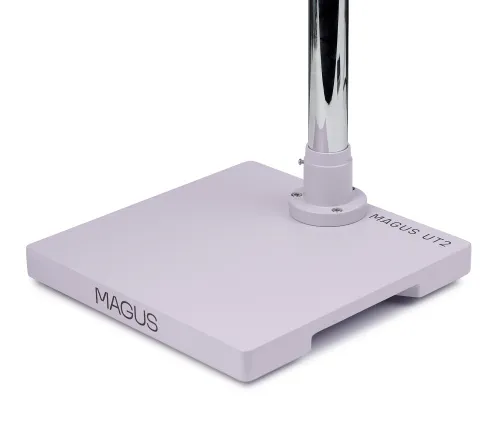

A szilárd talapzatú univerzális állvány a minimálisra csökkenti a mozgás által gerjesztett rezgéseket. A hosszú, vízszintes karral megnövelhető a munkaterület.
A munka során néha nem célszerű az objektumokat az optikai útvonalban mozgatni. Néha előnyösebb a mikroszkópfej mozgatása. A mikrobeállító gombbal a mikroszkópfej előre-hátra vízszintesen mozgatható.

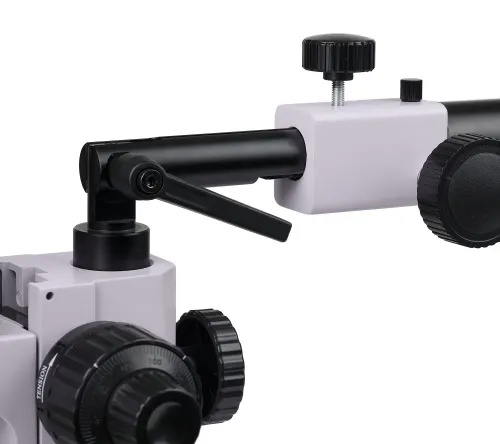

Az optikai tengely szögét az állvány végén található mechanizmussal lehet megváltoztatni. A kezelő az asztalon lévő mintát szögből nézve figyelheti meg. Ezzel a funkcióval kényelmesebben végezhetők el az olyan műveletek, mint a forrasztás minőségének ellenőrzése, vagy az íves tárgyak megfigyelése.

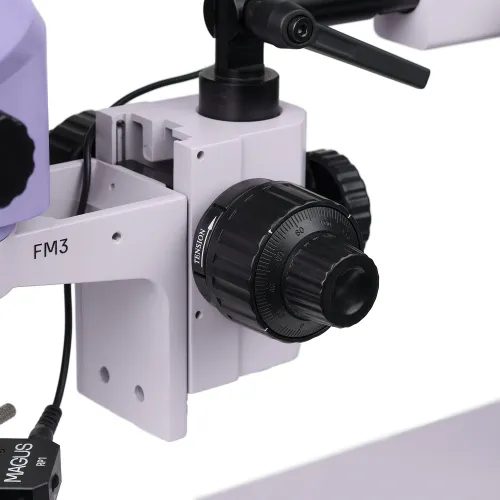

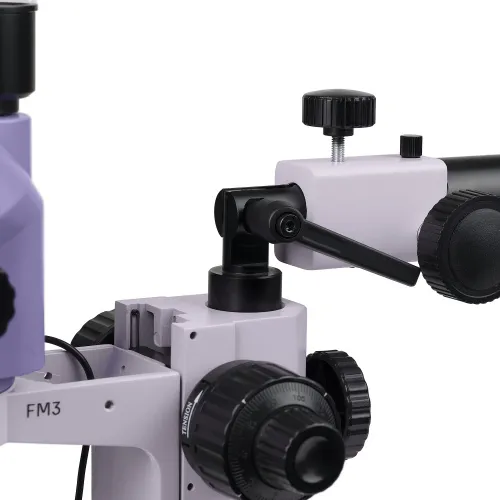

Fókuszáló mechanizmus

A fókuszáló mechanizmusnak durva- és finomfókusz-állító funkciója is van. A 40x-es nagyítási érték felett könnyebb beállítani a mikroszkópot a finomfókusz-állító mechanizmussal. A koaxális fókuszállító gombok a mikroszkóp mindkét oldalán megtalálhatók. A durva fókuszállítás feszessége is állítható.

Tartozékok és teljeskörű megoldások

Mivel kényelmesebbek a munkakörülmények, megnövekszik a kezelő termelékenysége is. Teljes körű megoldásainkhoz a villamosmérnökök tapasztalataiból indultunk ki. A MAGUS ugyanakkor egyéb olyan alkatrészeket is kínál, amelyekből a költségvetése és a preferenciái, valamint a végrehajtandó feladatok alapján tudja összeállítani saját mikroszkópkészletét. Ezenkívül a későbbiekben bármikor kiegészítheti a készletet a szükséges tartozékokkal.

A mikroszkóp jellemzői:

• Háromszemlencsés mikroszkópfej függőleges tubussal, digitális felszereléséhez
• A zoom objektívvel zökkenőmentesen, fókuszveszteség nélkül lehet a nagyítási értéken módosítani; zoom (ráközelítés) aránya: 8,4:1
• A Greenough optikai kialakítás előnyei: nagy mélységélesség, nagy felbontású, 3D-s térhatás, kompakt kialakítás és kedvező ár
• A 0,5x-es nagyítású kiegészítő objektívlencsék további nagyítási, látómező- és munkatávolság-beállításokat tesznek lehetővé
• Az univerzális állvány megnöveli a munkaterületet, lehetővé teszi a mikroszkópfej minta feletti pontos elhelyezését, valamint a fej pozíciójának finom mikrobeállításait
• A fókuszáló mechanizmuson egy durva- és egy finomfókusz-állító elem is található: a mikroszkóp a teljes nagyítási tartományban kényelmesen működtethető
• Két darab, visszavert fénnyel működő világítótest: gyűrűs világítóelem polarizációs szűrővel és egy gégecső lámpa
• Igény szerint az egyes alkatrészek kicserélhetők, vagy további tartozékok is telepíthetők

Kamerafunkciók:

• A kamera önállóan, számítógéphez történő csatlakozás és szoftver telepítése nélkül, HDMI-interfészen keresztül működik. USB 2.0 típusú porton keresztül csatlakoztatható számítógéphez
• HDMI módban az automatikus fókuszálás megkönnyíti a képélesség beállítását
• A kamera felbontása 1920x1080 képpont, ami a képek Full HD monitoron történő megjelenítéséhez a legjobb arány
• A HDMI-n keresztüli 60 fps HDMI-n biztosítja a gördülékeny, késleltetéstől mentes megjelenítést
• A WIFI-n keresztüli 25 fps a fókusz beállításához és a szoftveres képfeldolgozáshoz elegendő
• A színes SONY CMOS érzékelő alacsony zajszintű, nagy fényérzékenységű teljesítményre képes
• A szoftver alkalmas fényképek és videók rögzítésére, szerkesztésre, külső megjelenítésre, valamint hosszúság- és szögmérésre

A készlet tartalma:

• MAGUS CHD30 digitális kamera (digitális kamera, HDMI-kábel (1,5 m), USB-egér, 32 GB-os SD memóriakártya, USB WIFI-adapter, 12 V/1 A (Euro) hálózati adapter, tárolóeszköz illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és jótállási jegy)
• MAGUS MCD20 LCD-monitor
• MAGUS Stereo 8TH mikroszkópfej – objektív és szemlencsetubusok
• 10x/22 mm-es szemlencse szemtávolsággal és dioptriaállítási lehetőséggel (2 db)
• MAGUS UT2 mikroszkópállvány
• MAGUS FM3 fókusz-tartószerkezet
• MAGUS LED RP1 gyűrűs lámpa polarizátorral
• MAGUS LED DGL2 duál gégecső lámpa
• MAGUS AL05 0,5х/177 mm segédlencsék
• MAGUS ZFA050 C-foglalatú adapter
• Használati útmutató és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 15x/16 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• 30x/8 mm szemlencse (2 db)
• Kiegészítő objektívlencse 1,5x
• Kiegészítő objektívlencse 2x
• Gyűrűs világítóelem
• Gyűrűs világítóelem szektorváltóval
• 1x-es nagyítási értékű, C-foglalatú adapter, állítható fókusztávolsággal
• Kalibrációs tárgylemez
